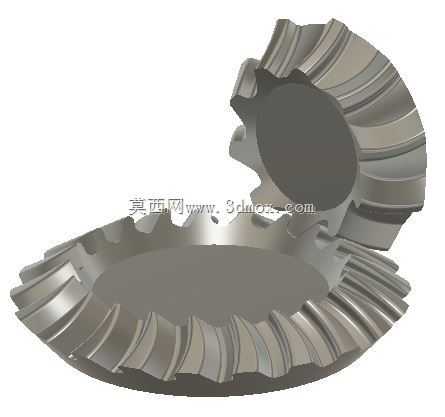

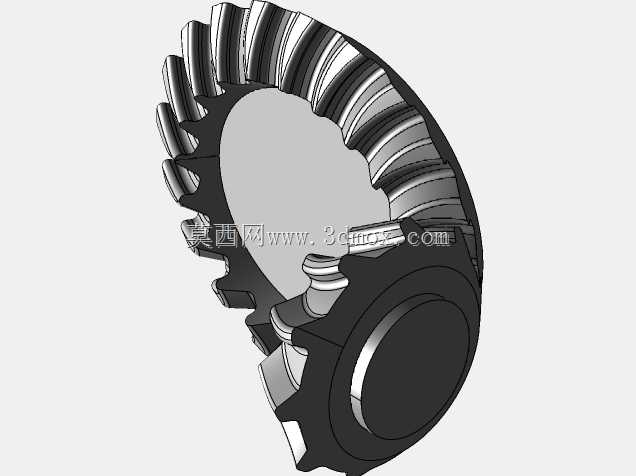

CA6140机床用螺旋锥齿轮传动件结构

　　在普通卧式车床的主轴箱进给传动链末端，这类螺旋锥齿轮承担着交错轴动力换向传输的核心作用，区别于直齿锥齿轮的瞬时接触特性，其齿面为连续螺旋曲面，啮合过程中轮齿是逐步进入接触再逐步脱离，传动冲击与运行噪音远低于直齿结构，非常适合CA6140这类通用机床在中低速重载工况下的进给换向传动需求。从结构设计逻辑来看，该锥齿轮的背锥角度与配对齿轮严格对应，安装距尺寸需要和主轴箱内的轴承座安装位完全匹配，轮坯的内孔直径与传动轴的配合公差选取H7/k6过渡配合，保证传动过程中无径向窜动，同时端面设置有键槽结构，通过平键传递扭矩，避免齿轮与轴之间出现周向滑移。齿部的螺旋角设计兼顾了重合度与轴向力平衡，单对齿轮的重合度可达到2以上，

　　多齿同时啮合的特性让单齿承受的载荷大幅降低，可适配机床车削加工时的断续切削冲击载荷，即便在车削偏心工件、断续端面时，传动链也不会出现明显的顿挫感。齿面的节锥角、根锥角、面锥角参数经过严格校核，保证啮合时齿面接触区落在齿高中部位置，避免出现边缘接触导致的早期磨损，齿轮的大端齿顶高、小端齿根高参数做了等间隙设计，安装时不需要额外调整齿侧间隙，只要保证安装距尺寸符合公差要求，即可达到理想的啮合状态。在实际机床装配场景中，这类锥齿轮通常成对更换，不建议单只替换，否则会因为齿形磨损差异导致接触区偏移，引发传动异响甚至打齿故障。齿轮的轮毂长度设计充分考虑了轴承安装空间，轮毂端面与轴承内圈端面贴合，轴向通过圆螺母锁紧，

　　锁紧后需要检查齿轮的径向跳动与端面跳动，跳动值控制在0.02mm以内才能保证传动精度。这类螺旋锥齿轮除了应用在普通车床的进给箱中，也可用于铣床、钻床等通用金属切削机床的动力换向机构，以及部分农业机械、工程机械的差速传动结构中，其核心优势就是在有限的安装空间内实现90度交错轴的大扭矩传输，相比蜗轮蜗杆结构传动效率更高，长期运行的温升更低，不需要频繁更换润滑脂。建模过程中需要重点关注齿面的螺旋线生成逻辑，保证齿形从大端到小端的平滑过渡，避免出现齿面扭曲导致的啮合干涉，同时轮坯的过渡圆角位置需要做应力释放设计，避免热处理过程中出现应力集中导致的开裂问题。
