大功率探空火箭主体结构三维设计

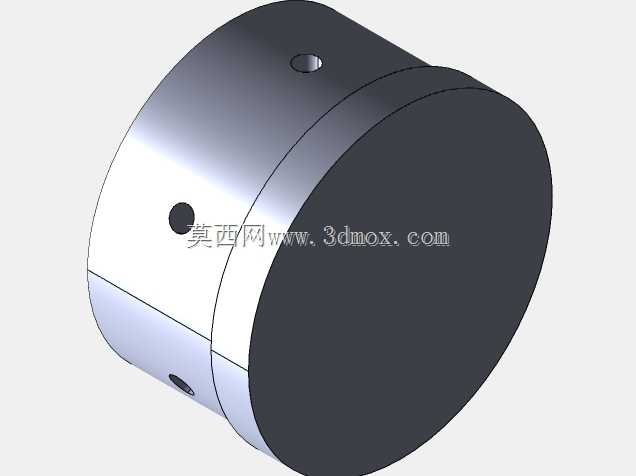

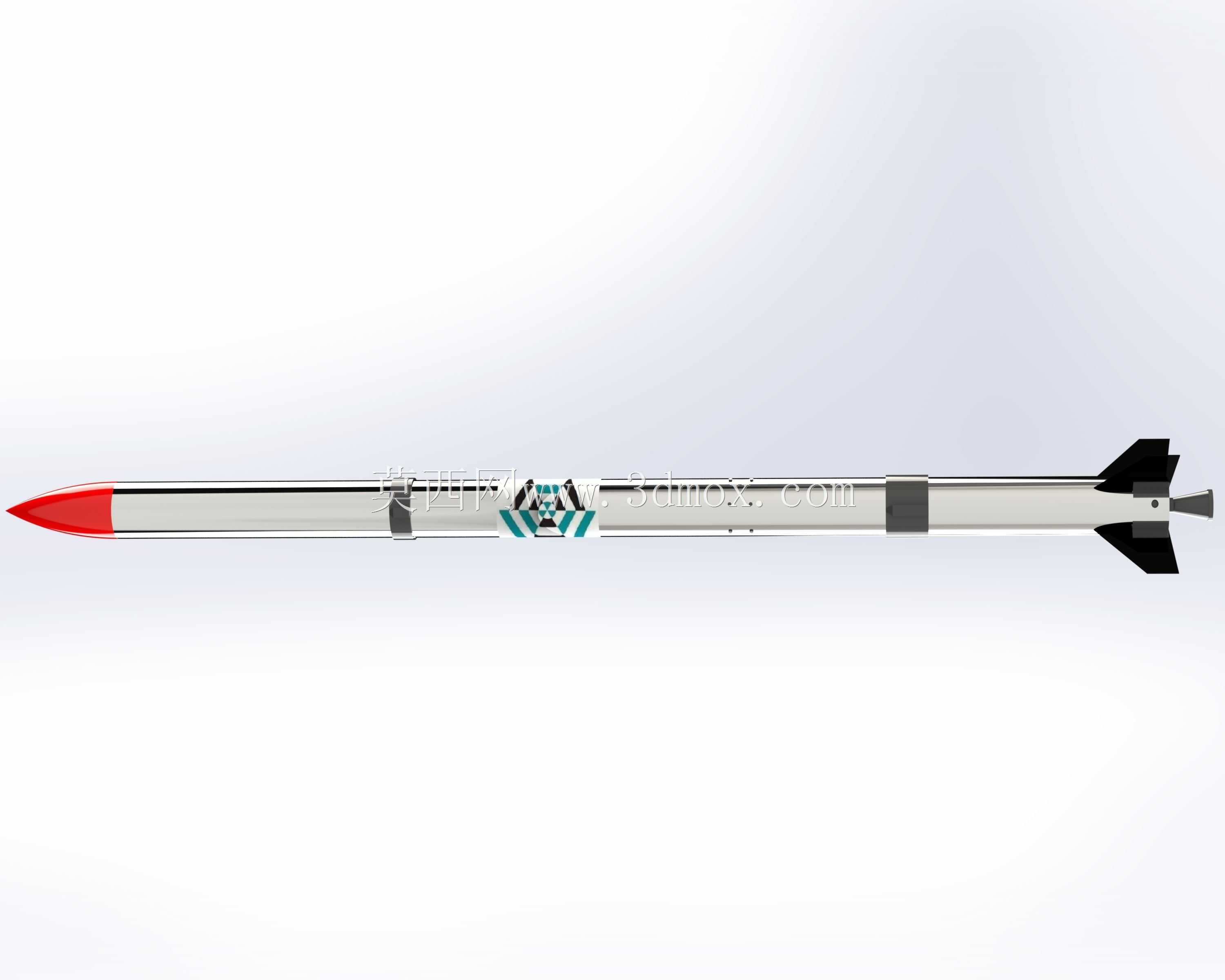

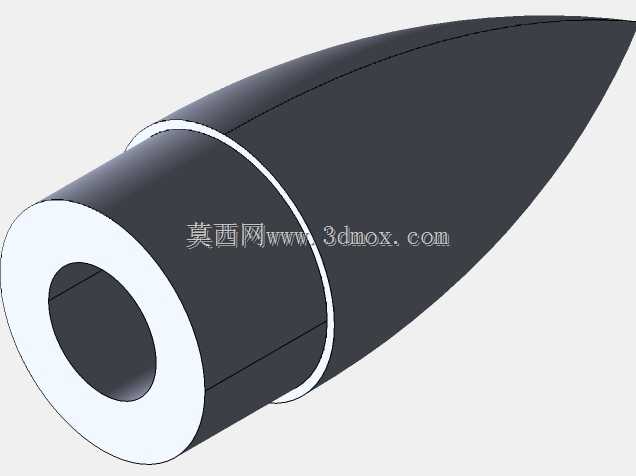

　　这套箭体结构设计面向业余大功率探空火箭试验场景，核心服务于低空大气探测、业余航天载荷搭载的实际需求，整体结构围绕固体燃料推进的工作特性做适配，可承载常规试验级别的航电设备、小型传感载荷完成数百米级高度的飞行任务。箭体整体采用细长旋成体气动布局，长径比控制在18:1的合理区间，头部为锥形整流罩，可有效降低跨声速飞行阶段的波阻，整流罩与主箭体采用台阶式卡接结构，无需额外紧固件即可实现快速拆装，方便航电设备的装填与回收后的检修。箭身中段为燃料舱与设备舱的集成段，结构上采用分层承力设计，内层为燃料存储腔，预留了固体燃料药柱的安装定位槽，药柱与舱壁之间预留1.2mm的膨胀间隙，避免燃料燃烧升温后结构形变卡滞；外层为薄壁承力壳，

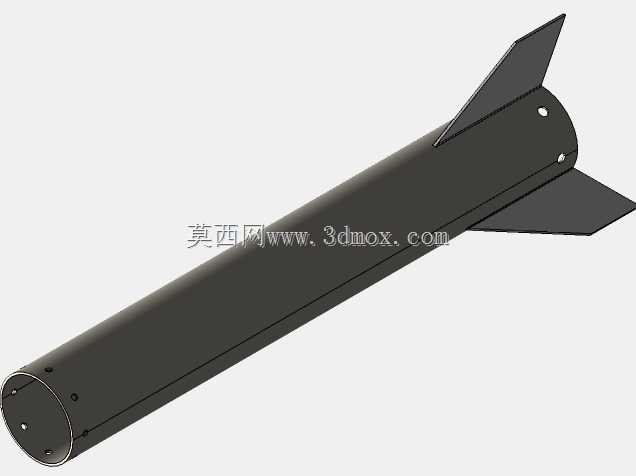

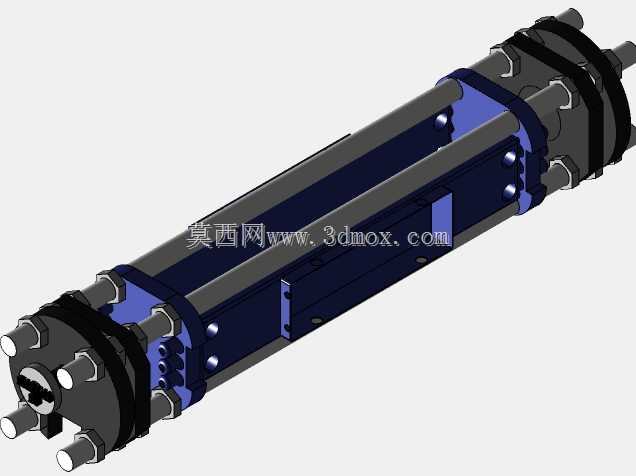

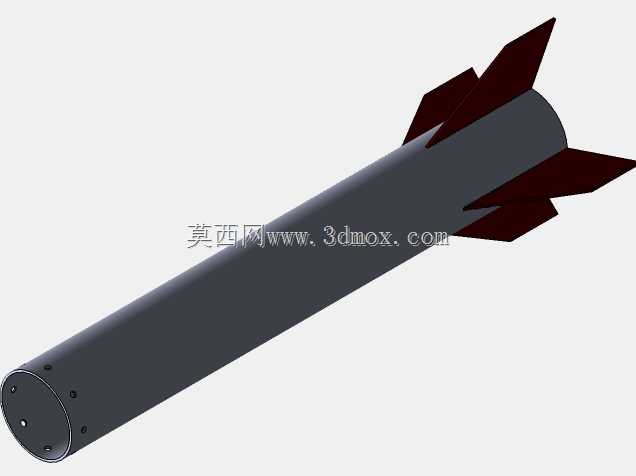

　　环向设置3道加强筋，既保证轴向的承拉能力适配发动机推力，也能降低飞行过程中的径向形变，保证气动外形的一致性。尾段设置4片对称布置的梯形稳定尾翼，尾翼与箭体采用插接式固定，安装角预设为0.8度，可在飞行过程中提供足够的稳定力矩，避免箭体出现滚转发散的问题，尾翼根部做了圆弧过渡处理，减少应力集中导致的高速飞行断裂风险。设计过程中优先考虑了玻璃纤维复合材料的加工工艺特性，所有曲面均做了脱模斜度适配，箭体各段的连接端面都预留了粘接余量，可适配手糊成型、真空导流等多种业余加工条件，不需要复杂的金属加工设备即可完成实体制作。箭体内部的设备舱预留了标准的航电安装位，可适配常见的高度计、GPS定位模块、降落伞开伞装置的安装尺寸，

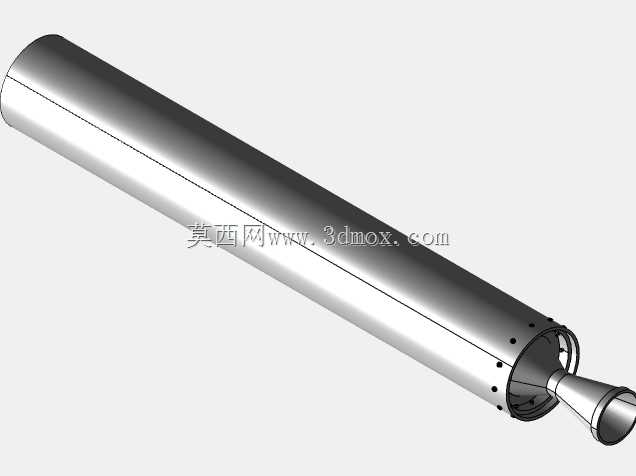

　　舱段内部设置了走线槽，可规整布置航电线路，避免飞行过程中线缆晃动触碰燃料舱壁引发安全隐患。尾段的发动机安装位做了同轴度定位设计，可保证发动机喷口与箭体轴线的同轴度误差控制在0.2mm以内，避免推力偏心导致的飞行轨迹偏移。整体结构的安装边界充分考虑了业余发射场景的运输需求，箭体可拆分为3个独立段，拆分后单段长度不超过1.2米，可放入常规家用轿车后备箱运输，不需要特殊的物流运输条件。结构强度校核阶段针对发射瞬间的过载、飞行阶段的气动载荷、开伞瞬间的冲击载荷分别做了对应强化，连接部位的剪切强度可承受15g的瞬时过载，满足大功率火箭的飞行工况要求。
