适配180电机的40mm双级涵道动力装置

　　这套涵道动力单元的开发初衷，是面向小尺寸航模、微型垂直起降试验平台、小型涵道推进验证项目的动力选型需求，在40mm级的极小安装空间内实现双级增压，相比同外径单级涵道能够在相近转速下输出更高的静推力，同时把叶尖间隙泄漏损失控制在更低水平，适配市面通用的180规格微型驱动电机，不需要额外定制非标动力件，就能完成整套推进系统的装配落地。

　　从实际装机场景来看，这类小口径双级涵道常被用在室内特技航模、小型飞翼验证机、多旋翼涵道动力改装、桌面级气流试验台，甚至部分小型管道式送风装置的动力段。和外露螺旋桨相比，涵道外壳把旋转叶轮完全包裹在内，一方面避免叶尖直接触碰外物或者操作人员，地面调试的时候安全性明显提升；另一方面涵道内壁对叶尖气流的约束作用，能大幅削弱翼尖涡流带来的能量损耗，相同功率输入下推力转化效率更高，运转时的气动噪声也比敞开式桨叶更低，适合对噪音有一定要求的室内演示场景。

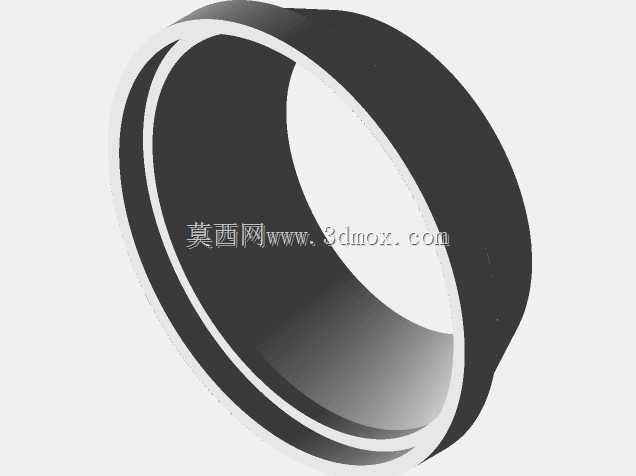

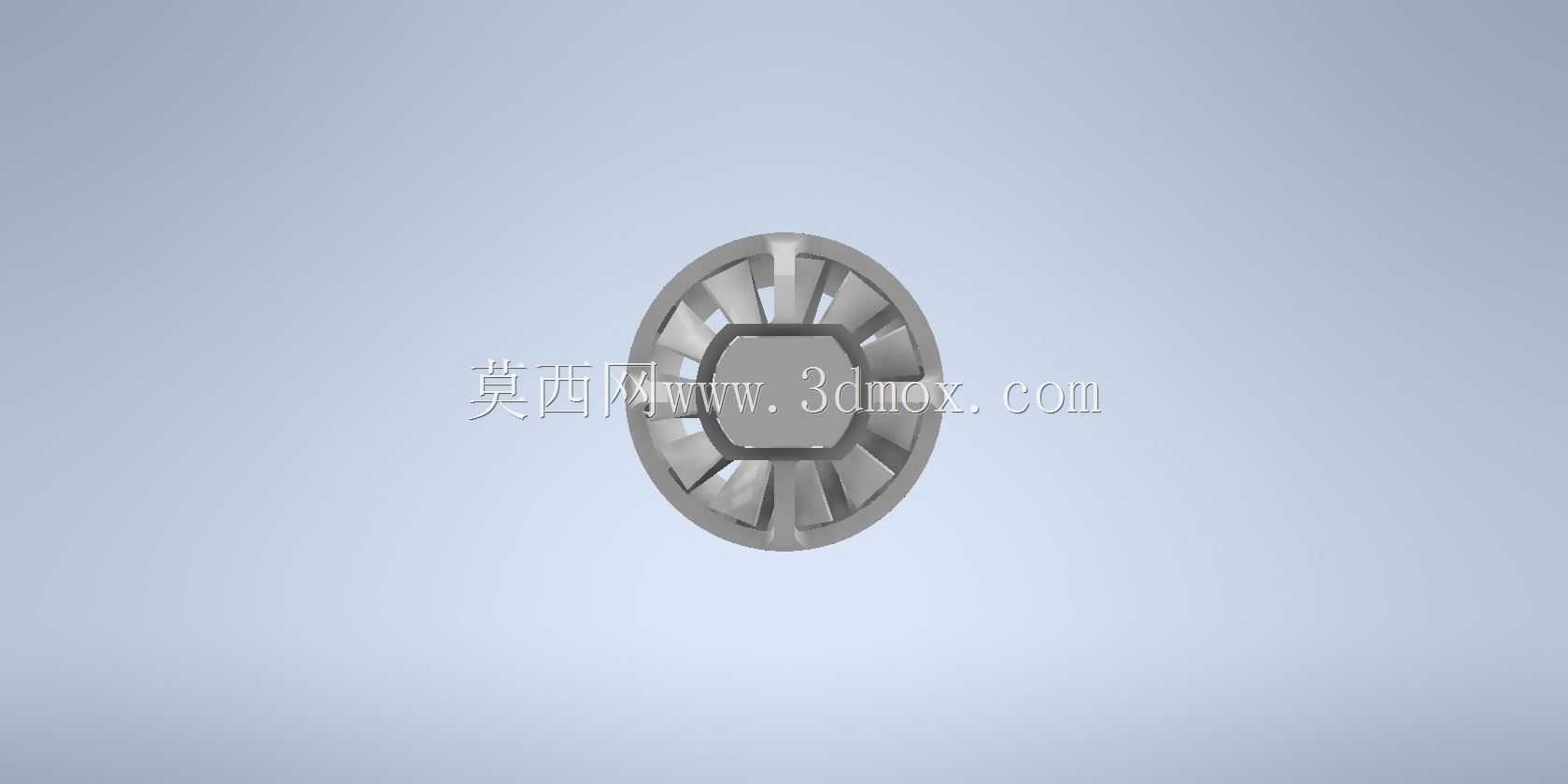

　　整套结构的尺寸边界在设计之初就做了明确约束：风扇叶轮的外径为38.85mm，这个数值和涵道内壁之间预留了均匀的微小装配间隙，既保证叶轮高速旋转时不会和内壁发生刮蹭，又尽可能把叶尖间隙压到最小，减少气流从叶尖位置回流泄压。外围的涵道保持架最大直径为42mm，这个尺寸就是整机安装时的最大径向轮廓，选型的时候只要在机身或者动力舱内开出直径不小于42mm的圆柱形安装位，就能把整套涵道顺利嵌入，不需要额外在径向预留多余空间。涵道尾部的喷嘴出口直径设定为30mm，收缩型的喷口流道会对两级叶轮做功之后的气流做进一步整流加速，让出口气流的轴向速度更高，推力指向性更好，减少气流径向发散带来的动量损失。

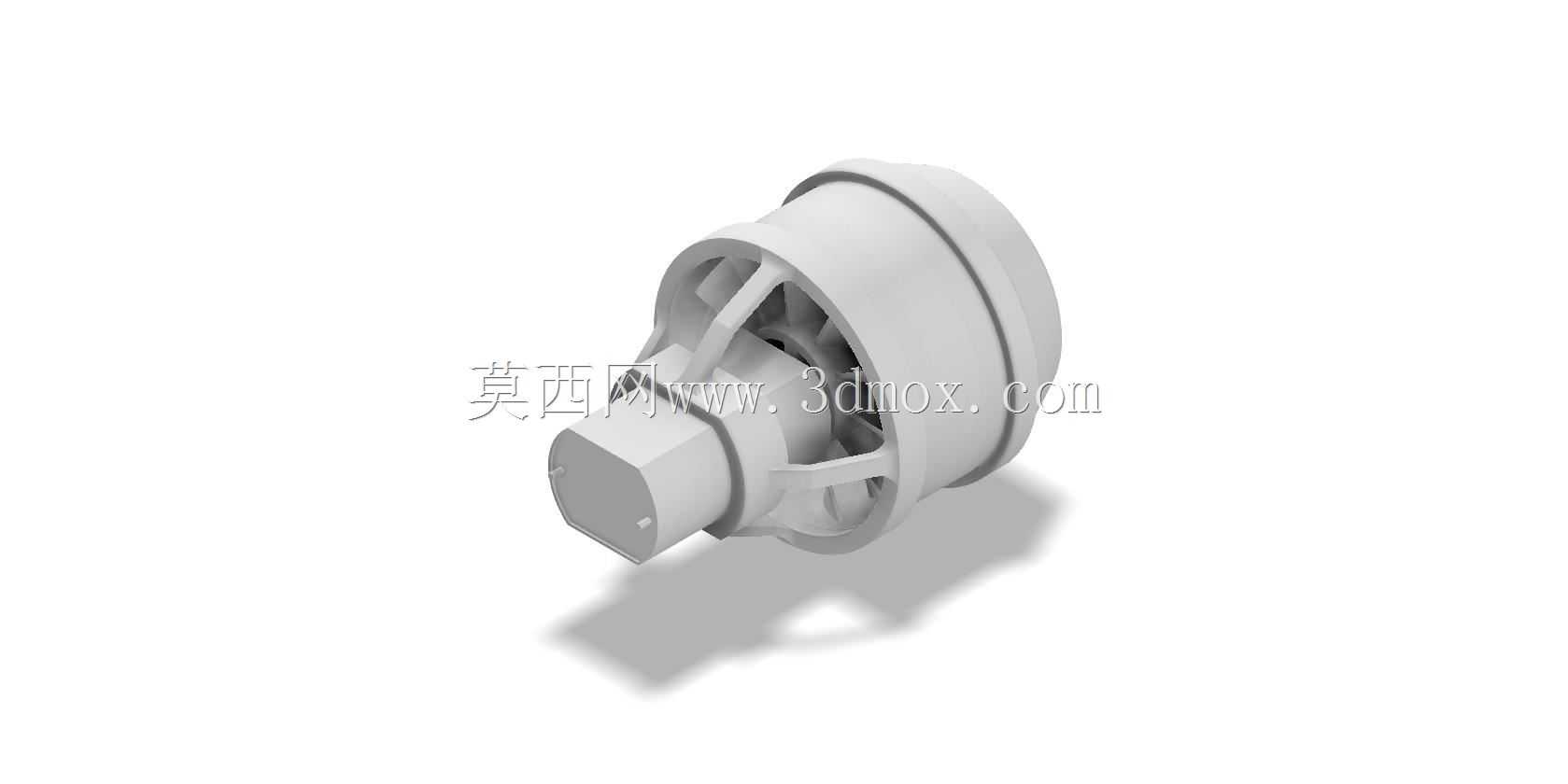

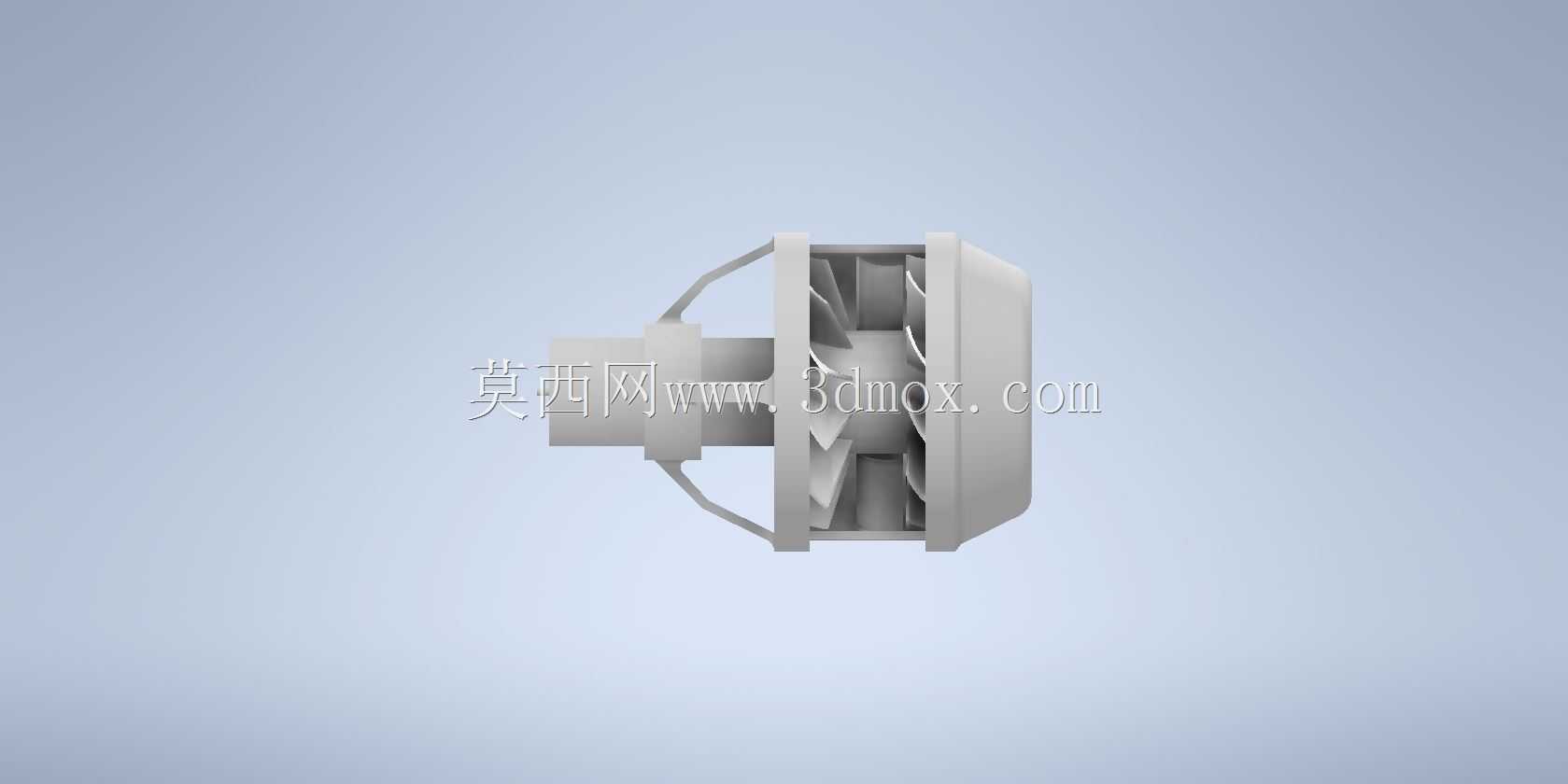

　　轴向长度方面，整套装置在不装入驱动电机的时候，本体总长度为54.59mm；当把适配的180电机完全装入涵道中部的电机安装座之后，动力段的总轴向长度为68mm。这个长度参数在装机布局的时候非常关键，设计机身舱段的时候可以直接按照68mm的轴向尺寸预留安装空间，电机尾部的接线端可以从涵道后端的预留缺口引出，和电调的三相线路直接对接，不需要在涵道壳体上额外开孔走线，保证涵道外壁的完整性，也避免额外开孔破坏流道的气密性。

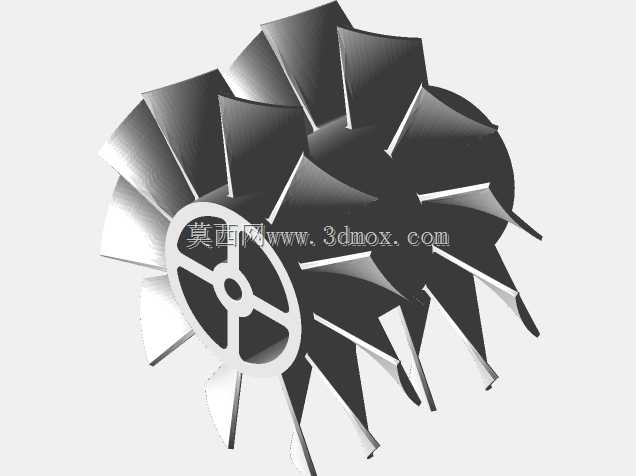

　　叶轮部分采用双级对转布局的设计思路，整套单元包含2级风扇叶轮，搭配1个固定在涵道壳体上的定子导叶组：其中第一级转子叶片数量为11片，负责对进入涵道的来流进行第一次做功增压，气流经过第一级叶轮之后会带有明显的周向旋转速度，后方的10片定子导叶会把这部分旋转气流重新整理成近似轴向的流动方向，把气流的周向动能转化为静压能，之后再送入第二级叶轮进行第二次做功。相比单级叶轮强行提高转速来获得推力的方案，双级布局可以在相同的目标推力下，把每一级叶轮的工作转速设定在更合理的区间，叶片的线速度更低，运转时的振动幅度更小，动平衡余量更充足，长时间高速运转的可靠性也更高。

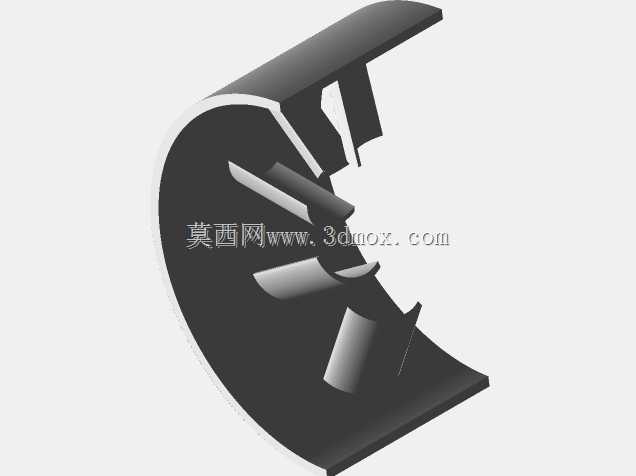

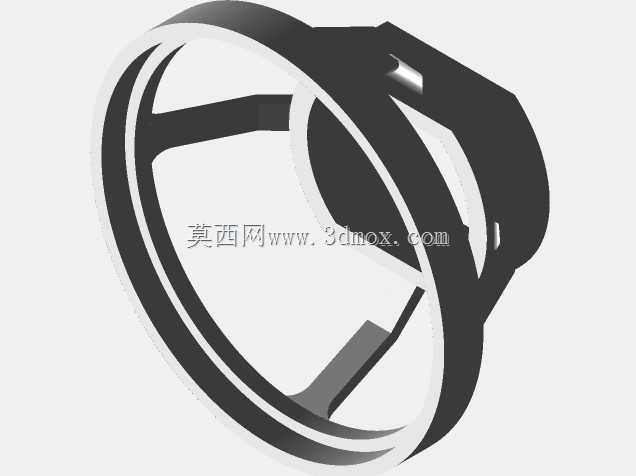

　　电机安装座采用多根径向支撑筋和涵道外壁连为一体，支撑筋的位置特意布置在定子导叶的流道间隙之间，不会额外阻挡经过整流的气流，支撑筋本身也做了流线型修型，尽可能降低支撑结构对气流的阻力。电机装入安装座之后，电机的转轴和两级叶轮的同轴度可以通过安装座的定位止口直接保证，装配的时候不需要反复调校同轴度，只要把电机端面贴合在安装座的定位面上锁紧，再把两级叶轮依次锁紧在电机输出轴上，就能保证转子的回转精度，避免不同轴带来的高速振动。

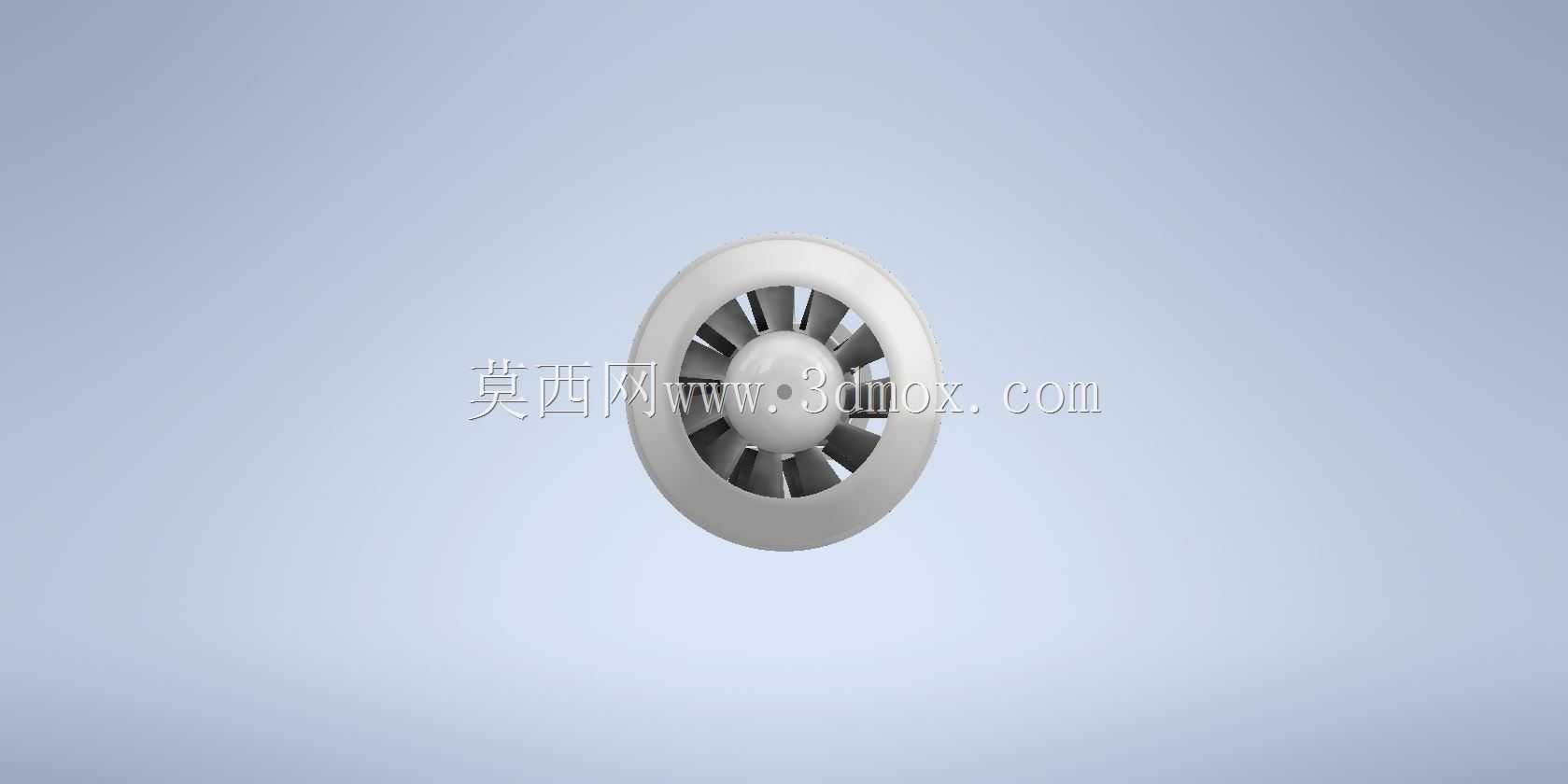

　　从气动设计的细节来看，双级叶轮的叶型采用了小弦长、大安装角的匹配设计，在极小的叶轮直径下，叶片的稠度设定在合理区间，既避免叶片数量过少导致单叶载荷过高、气流容易在叶背发生分离，也不会因为叶片数量过多导致气流的流通阻塞面积过大，减小涵道的实际进气流量。涵道的进气口边缘做了圆弧过渡修型，没有尖锐的直角棱边，空气从静止环境进入涵道入口的时候，流道截面是平滑收缩的，不会在入口位置产生气流分离，降低进气损失。

　　实际使用中这套动力单元的预期静推力可以达到150g以上，这个推力等级对于全机重量在100g到120g左右的微型航模来说，可以实现超过1的推重比，完成垂直爬升、特技机动等动作都有充足的动力余量。由于双级结构加上定子导叶的整流作用，气流在涵道内部经过两次导流之后，出口流场的均匀度非常好，不会出现单级涵道常见的出口气流旋拧、推力方向偏移的问题，装机之后的动力线性度更好，油门变化的时候推力输出平顺，不会出现低转速下气流喘振、推力突跳的情况。

　　整套结构的所有部件都采用一体化建模完成，涵道外壳、支撑筋、定子导叶、安装止口之间的连接位置都做了壁厚均匀化处理，后续不管是采用3D打印做小批量功能验证，还是采用注塑工艺做批量生产，都可以直接在现有三维结构的基础上做拔模斜度调整和壁厚优化，不需要重新重构整体外形。叶轮和轴的连接位置预留了标准的电机轴配合孔，搭配顶丝锁紧结构，装配和拆卸都很方便，日常维护的时候可以单独拆下叶轮清理叶面上的灰尘，不需要拆解整个涵道壳体。在做装机振动匹配的时候，由于涵道外壳本身的环形结构刚性非常好，即使叶轮在高转速下存在微小的剩余动不平衡量，外壳的形变也非常小，传递到机身框架上的振动会被环形结构自身的阻尼大幅衰减，不会出现机身共振、机载电子设备受振动干扰的问题。
