双U型浸入式电加热管结构

　　该模型呈现的是一种双U形弯折布置的浸入式管状电加热元件，常见于茶水设备、热水分配器、保温槽、小型水浴容器及商用饮品制备工位。其核心作用是把电能转化为热量，并通过金属管壁直接传递给周围液体，使水体快速升温并维持在设定温度区间。与单直管发热件相比，双U形回路在有限液面投影范围内延长了有效发热长度，增加换热面积，同时让发热段更均匀地分布在容器内部，减少局部过热和液体温度分层。

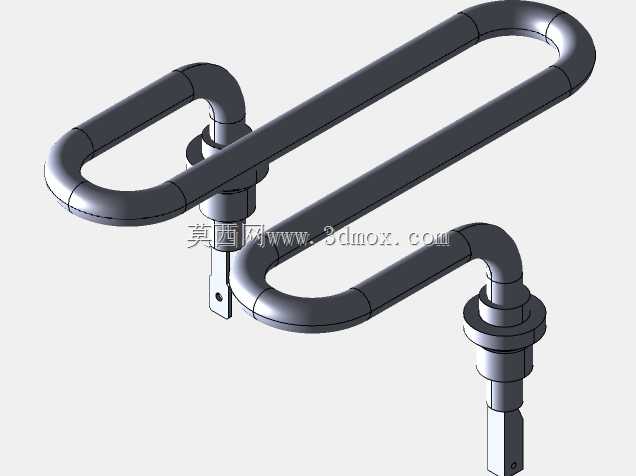

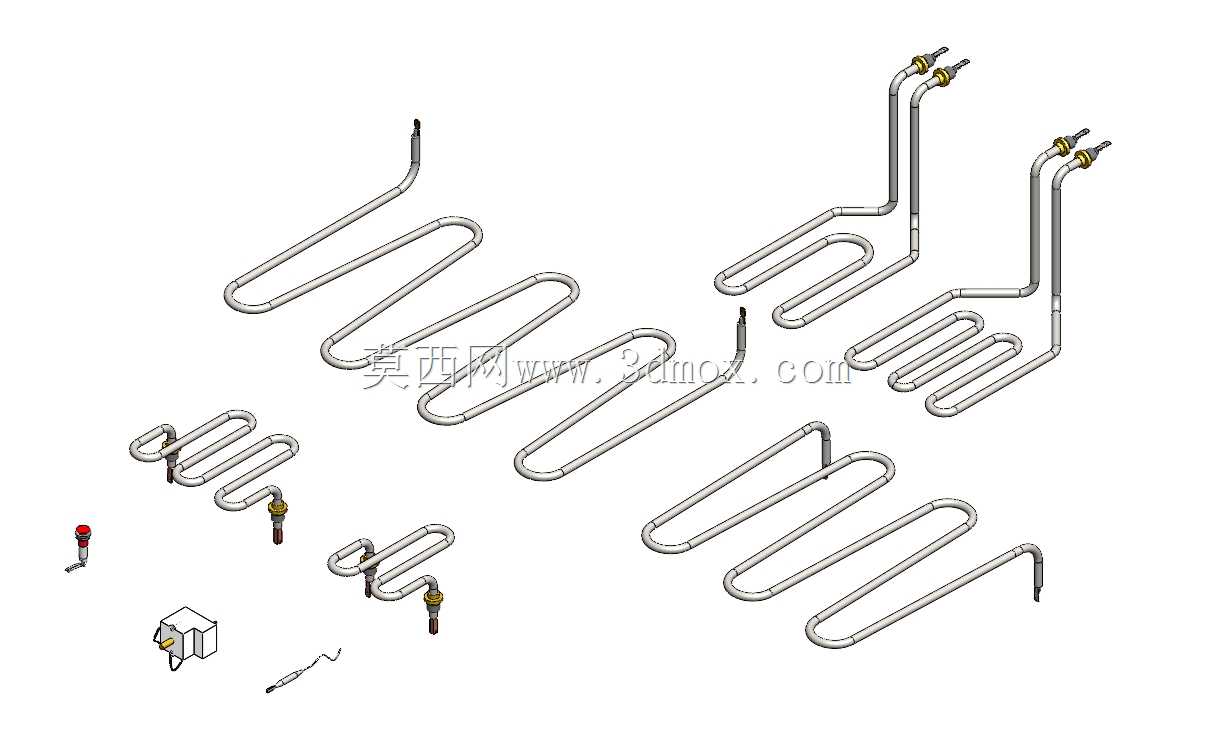

　　从结构上看，模型由两根并行的弯管段、端部圆弧过渡区、下部固定接头、接线柱及安装密封结构组成。管路采用连续圆滑弯折，弯头处保持较大曲率半径，避免管内电阻丝填充料因急弯产生堆积或空隙。两根发热管在空间上形成上下错落的回折形态，既提高单位安装面积内的功率密度，也便于在窄长形水箱或茶桶中布置。非发热端通过六角锁紧螺母、垫片和密封件固定在设备壁板或法兰面上，接线侧位于液体腔体外部，满足带电部分与介质隔离的基本要求。

　　实际选型时，需要先确认容器的最低液位，确保发热区在工作过程中完全浸没。若液面低于弯管段，裸露管壁会因散热不良而迅速升温，导致氧化镁粉绝缘性能下降、管材氧化甚至电阻丝烧断。模型下端的安装轴线可作为装配基准，壁板开孔需与接头外径、密封圈压缩量及螺母拧紧空间匹配；接线柱外侧还应预留端子压接、绝缘护套和维护拆卸距离。对于茶水或含微量矿物质的水体，管材表面需考虑耐腐蚀与结垢清理，管壁功率负荷不宜过高，以降低水垢附着后形成热点的风险。

　　建模时应重点还原弯管中心线路径、管径一致性、弯头椭圆化趋势、接头台阶和密封面位置。管路中心线可通过三维草图扫掠生成，折弯段保持相切连续；固定端与发热管之间采用同轴约束，便于后续调整插入深度。安装边界主要包括下方螺纹接头的轴向长度、锁紧螺母外径、两接线柱中心距以及U形管展开后的横向轮廓。设备布局校核时，不仅要检查发热管与箱壁、滤网、浮球、液位传感器之间的静态间隙，还要考虑液体沸腾或循环时的振动与热膨胀。

　　这类加热件的设计思路并非单纯追求外形紧凑，而是在功率、液位、密封、维护和安全间距之间取得平衡。合理的回折形态能够让热流沿液体自然对流方向扩散，接头结构则承担承压、定位和电气隔离功能。对结构工程师而言，该模型可用于水箱开孔校核、加热区干涉检查、端子空间确认以及成套饮品设备的热元件布置参考。
