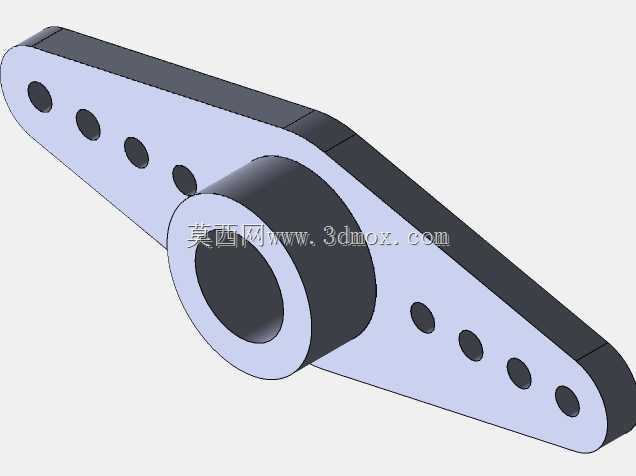

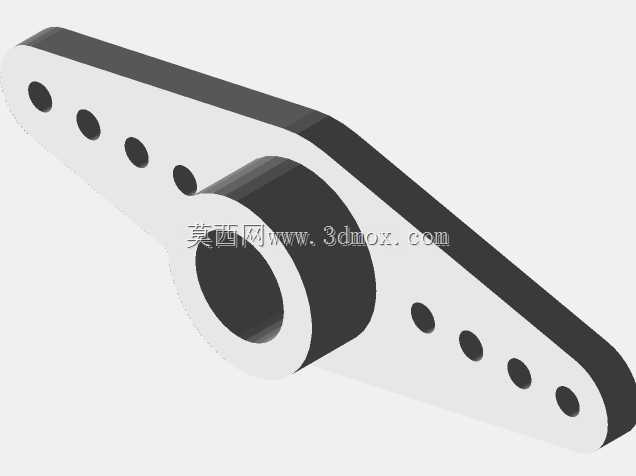

MG995舵机用双边多孔伺服摇臂结构

这款伺服摇臂是配套MG995系列大扭力舵机开发的专用传动执行部件，主要应用在小型航模舵面控制、教育类机械臂关节传动、智能小车转向机构、小型自动化工位的角度摆动执行场景中，作为舵机动力输出端与被驱动负载之间的核心连接构件，承担着将舵机转轴的旋转扭矩传递至负载端、实现精准角度位移输出的关键作用。

从功能特性来看，这款摇臂采用双边对称延伸的结构设计，两侧臂身沿中心轴孔呈对称分布，每侧臂身均匀开设四个等径安装圆孔，可根据实际负载的力臂需求灵活选择安装孔位，调整实际传动比：当选择靠近中心轴孔的孔位安装负载连杆时，可获得更高的传动精度与更快的响应速度，适合小行程、高精度的角度调节场景；当选择远离中心轴孔的外侧孔位安装时，可获得更大的输出力矩，适配需要更大摆动力度的负载工况。中心位置的轴孔采用与MG995舵机输出齿轴完全匹配的内孔尺寸，装配后可消除传动间隙，避免舵机正反转切换时的回程误差，保证角度控制的精准度。

设计过程中充分考虑了实际安装的边界限制，整体臂身采用扁平式流线造型，边缘做圆角过渡处理，既避免了摆动过程中与周边结构件发生剐蹭干涉，也减少了臂身自身的转动惯量，降低舵机启动与制动时的惯性冲击，提升舵机运行的稳定性与使用寿命。臂身主体采用等厚度板材结构，在保证结构强度足以传递舵机额定扭力的前提下，尽可能控制自身重量，避免额外增加舵机的负载负担。中心轴套部位做加厚凸台设计，增大与舵机输出轴的接触配合长度，提升连接的刚性，避免大扭力输出时摇臂与转轴之间出现打滑、松脱的问题。

在实际装配使用时，这款摇臂可直接压装在舵机的输出齿轴上，通过中心锁紧螺丝完成轴向固定，两侧的安装孔可配合球头连杆、销轴等标准连接件与被驱动部件相连，无需额外进行二次加工即可直接投入使用，能够适配绝大多数采用MG995同规格输出轴的舵机产品，在小型智能装备、模型制作、教学实验装置等领域有着广泛的适配性。
