山地滑板前桥牛栏限位防撞组件

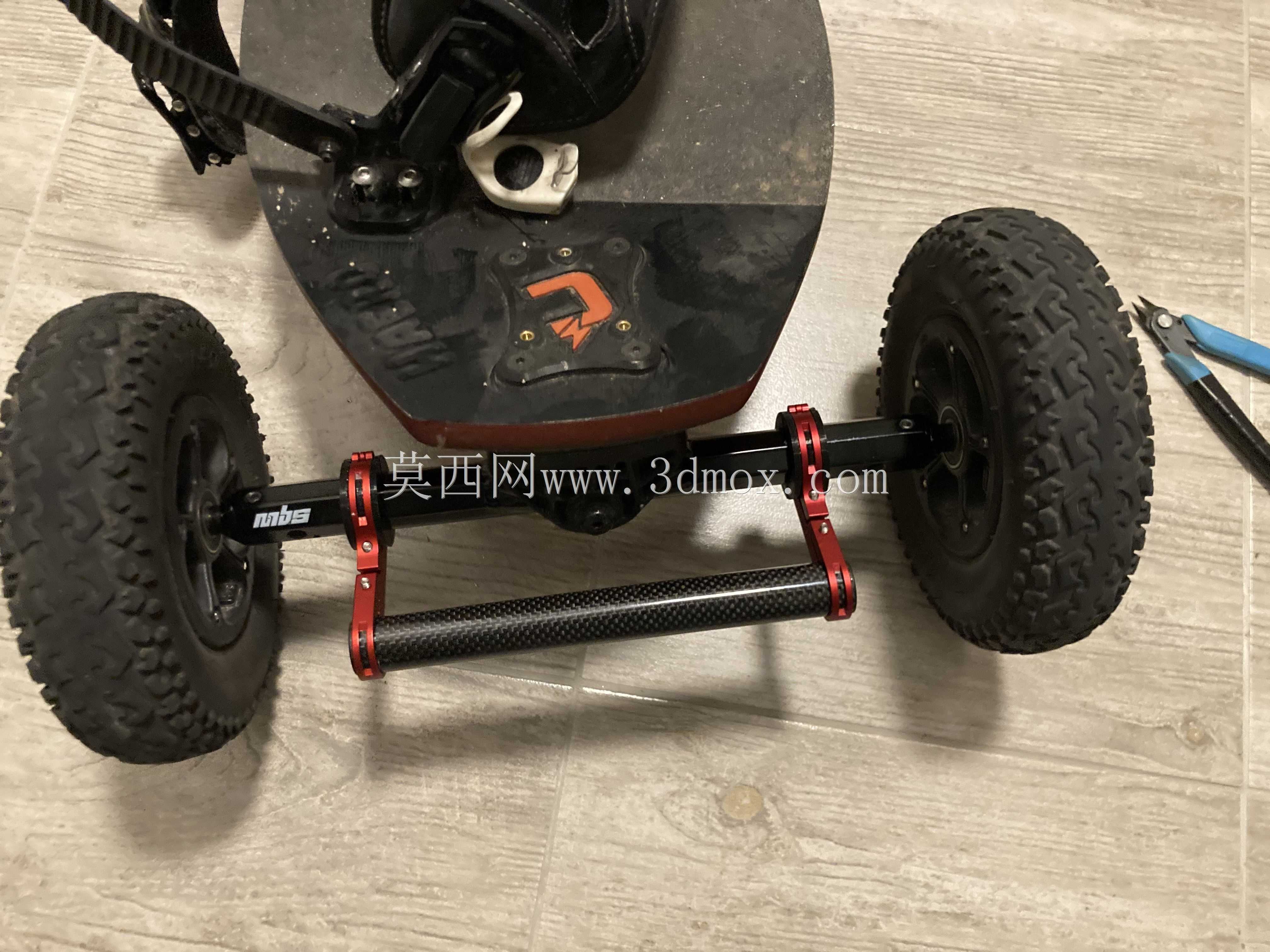

　　这套结构件针对越野山地滑板、电动山地板在非铺装路面行驶时的前桥防护与转向限位需求展开，核心是布置在两轮之间的横向牛栏式杆件及两侧红色夹持座。实际使用中，滑板前轮在碎石路、草地、林间坡道会频繁受到侧向冲击，板面下方又靠近地面，普通桥钉和转向座缺少额外约束，遇到树根、石块或急转侧倾时，桥体容易过度偏转，轮组也可能擦碰板面边缘。该组件通过横跨轮轴内侧的杆件形成物理边界，既能限制前桥极限转角，又能在低速磕碰时先接触障碍物，减少桥座、轮轴和板底直接受损的概率。

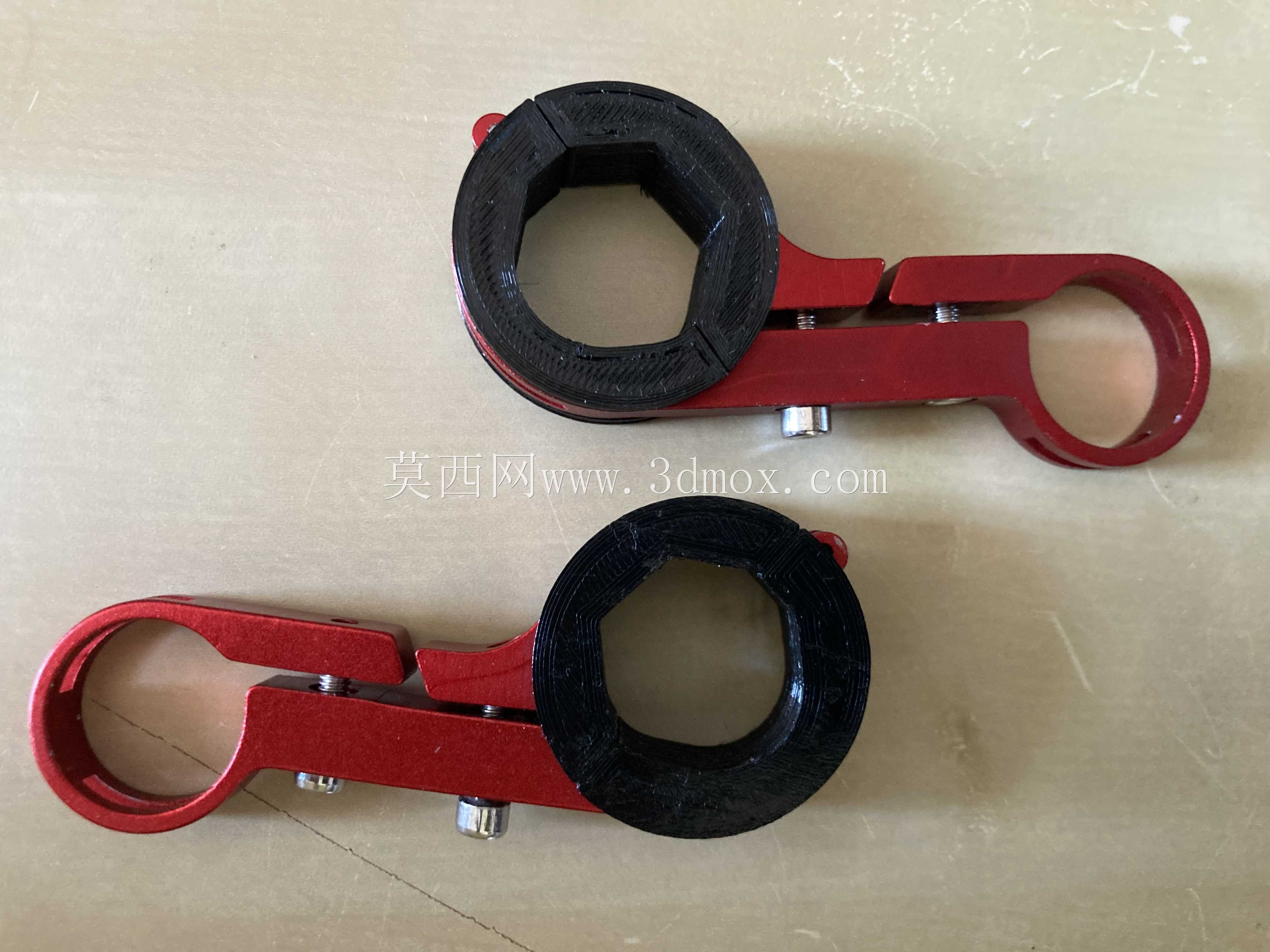

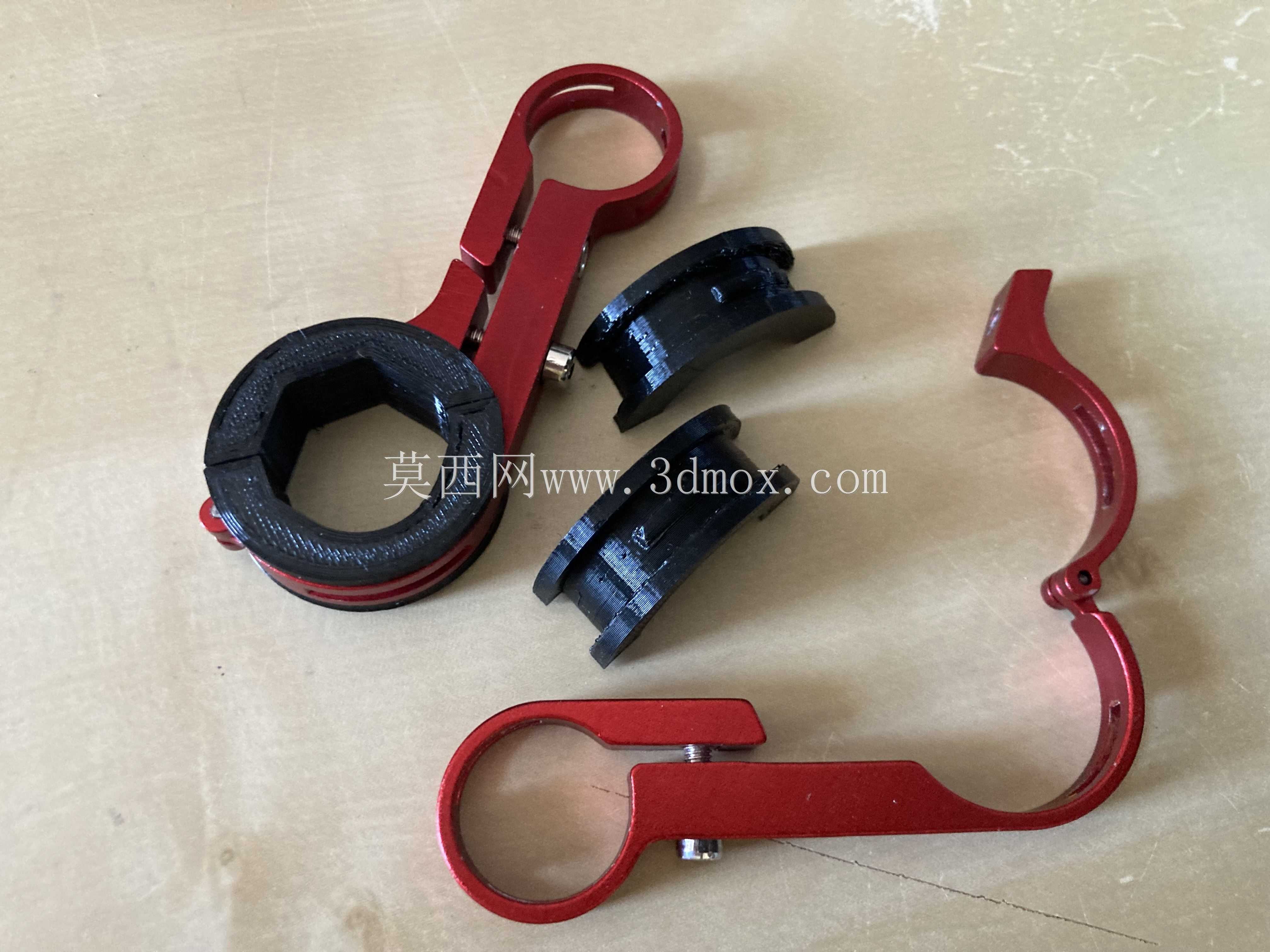

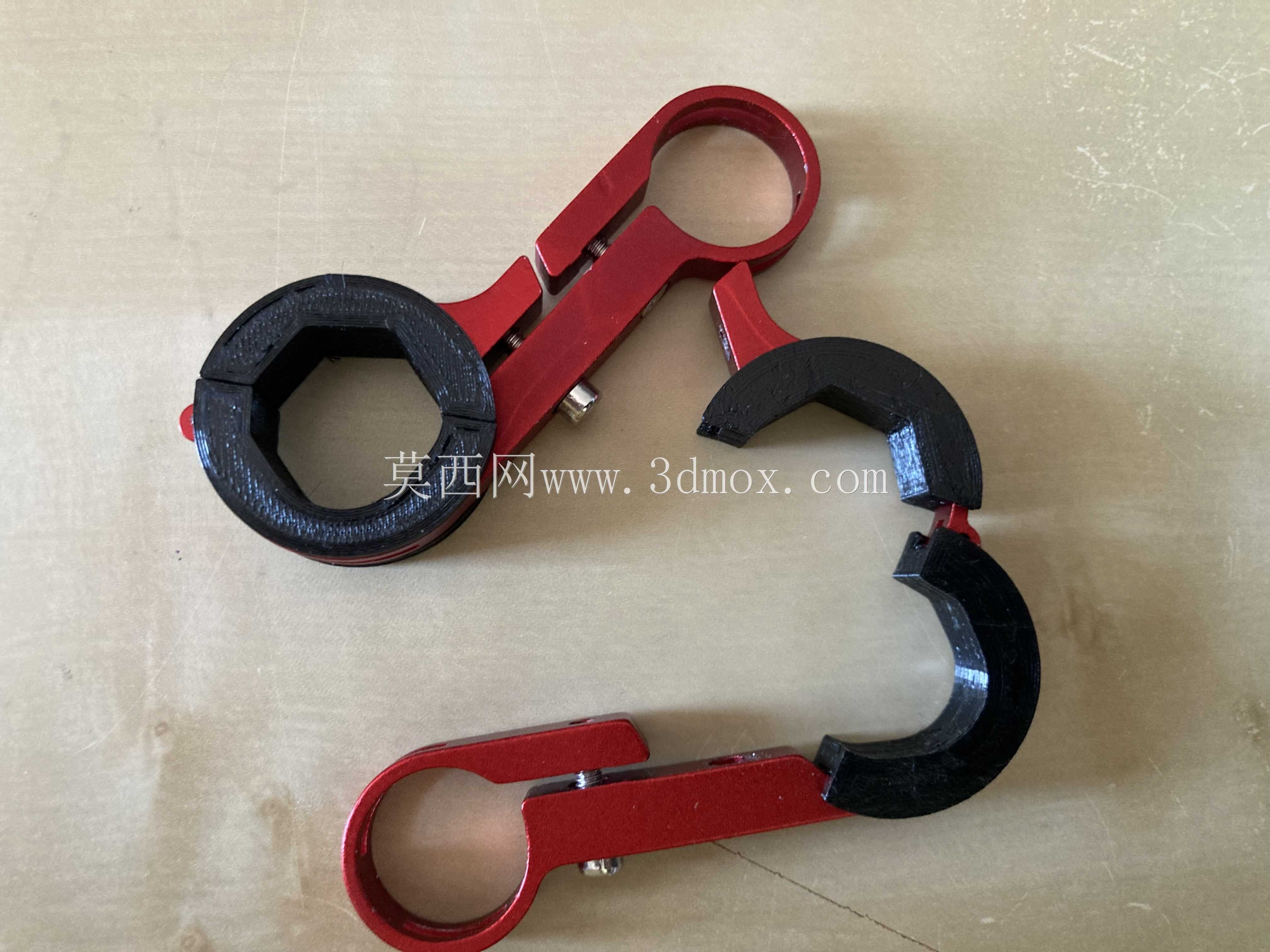

　　从结构思路看，两侧夹持座采用抱夹方式固定在轮轴或桥杆上，不需要对原有滑板板面进行大面积开孔，适合后期改装。夹持座上预留了多组锁紧位置，横向碳纤维管穿入支座后形成稳定的门形框架，杆件离地高度经过控制，既不能过低而在压坡、过坎时刮地，也不能过高而失去防护意义。红色金属座承担集中载荷，表面需要保证夹持孔与轴杆的同轴度；若孔位偏斜，装配后横管会产生附加弯矩，长期振动下容易出现松动。碳纤维管主要承受弯曲和轻碰撞，端部与金属座之间应保留足够插入深度，避免只靠小螺钉单点受力。

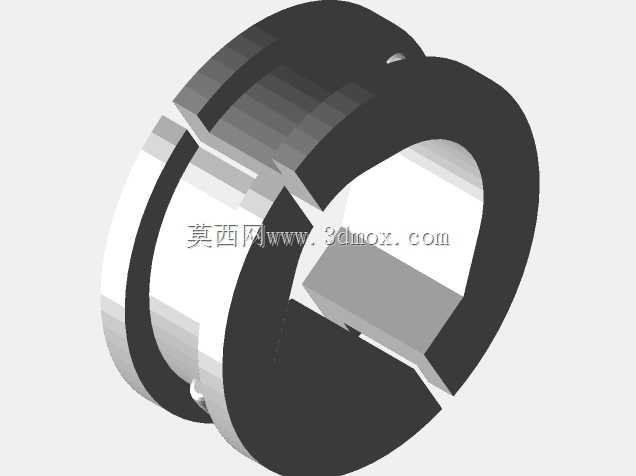

　　建模时需要先还原越野轮组、轮胎外径、桥杆直径和板底轮廓，再确定夹持座的安装边界。轮胎花纹较深、轮距较宽，横管长度要覆盖两轮内侧有效区域，同时与轮胎侧壁保留安全间隙，防止满舵转弯时摩擦轮胎。支座下方的连接耳用于固定第二根横向杆，使整体形成双杆防护，抗扭能力比单杆更稳定。板面上的脚踏绑定装置和底部桥座位置也要纳入干涉检查，特别是在悬架压缩、转向摆动和板面倾斜同时发生时，防护杆不能与脚套、桥钉或线束发生冲突。

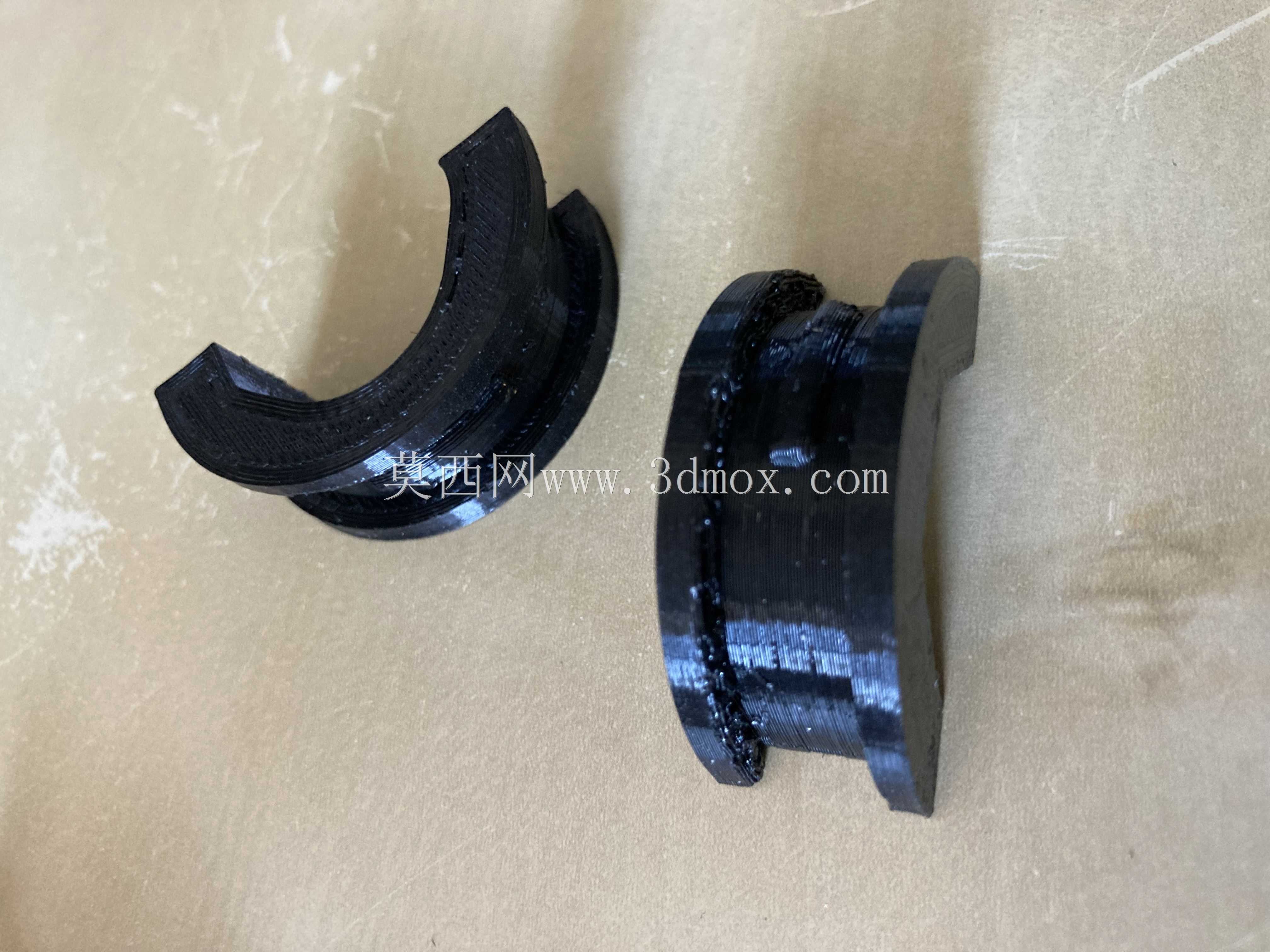

　　材料选择上，夹持件适合采用具有一定韧性的PETG或ABS制作样件，金属锁紧件提供主要夹紧力；碳纤维管负责减轻重量并保持刚性。安装时应先确认滑块或抱夹在桥杆上的方向与位置，位置偏差会导致限位角度不对称，甚至使防护功能失效。接触面可借助双面胶或防滑垫提高摩擦，但不能替代机械锁紧。对于结构设计人员，这类零件的重点不在复杂曲面，而在装配公差、运动包络和冲击载荷路径：所有横向冲击力应顺利传递到夹持座，再分散到桥杆，而不是让薄壁打印件单独承受撞击。完成三维建模后，应按极限转向、轮胎跳动、侧倾磕碰三种状态分别检查间隙，并对夹持孔、螺钉孔和杆件端部做圆角与加强处理，以适应越野场景下持续振动带来的疲劳影响。
