CA6140车床专用定位夹紧夹具块

　　在普通卧式车床的中小批量轴类、盘套类零件加工场景里，这类夹具块是替代通用三爪卡盘、完成快速定位装夹的核心工装附件，主要适配CA6140系列普通车床的中拖板或专用工装基座安装位，针对异形工件、需要工序集中加工的非标零件，省去反复找正、多次装夹的辅助工时，在机械加工车间的批量工序里应用十分普遍。

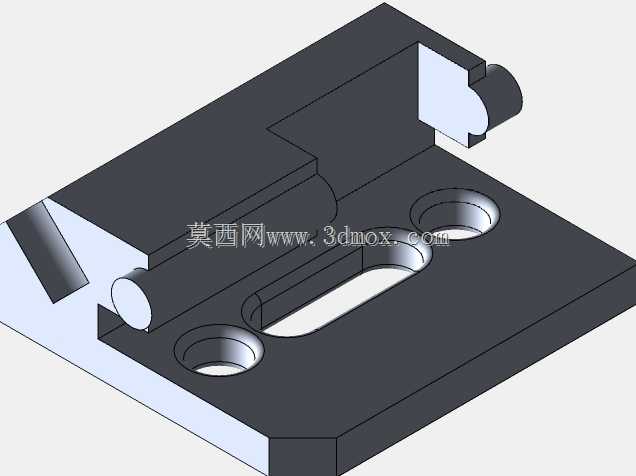

　　从结构功能来看，该夹具块采用一体式基座布局，底板开设两处圆形沉头安装孔与一处长条形腰型调节槽，安装时可先通过腰型槽微调夹具在机床工作台上的轴向位置，对位完成后锁紧沉孔内的紧固螺栓，既保证装夹刚性，又预留了小范围的工位调整余量，适配不同长度工件的装夹边界。基座上方集成两处同轴半圆夹持卡口，卡口对应圆柱定位销轴，装配后可绕销轴实现夹紧件的小幅开合动作，卡口侧的立板开设侧向定位缺口，工件装入后可通过侧向紧固件顶紧，限制工件X、Y、Z三个方向的自由度，完成完全定位，避免车削过程中工件受切削力出现窜动、振动。

　　设计思路上，建模阶段优先从夹具的侧向功能轮廓入手，先通过拉伸指令生成主体毛坯，再在基座右上角切除多余实体避让机床刀架的运动行程，防止车刀走刀时发生碰撞干涉；基座上的三处孔位均采用拉伸切除成型，保证孔位同轴度与位置精度符合工装安装公差要求，顶部的半圆夹持卡口同样通过轮廓拉伸切除完成，卡口内径与配套圆柱销轴采用间隙配合，开合动作顺滑无卡滞。整体外形紧凑，安装边界完全匹配CA6140车床的工作台T型槽间距，不需要额外改造机床台面即可直接装配使用。

　　实际加工使用时，该夹具块可配合定制压块完成异形工件的快速装夹，相比通用卡盘，装夹定位重复精度更高，批量加工时首件找正后后续工件无需重复打表校准，大幅降低操作工的劳动强度，同时夹持刚性更强，可承受较大的车削进给量，减少工件让刀带来的尺寸误差，是车床非标加工工序里实用性极强的专用工装部件。
