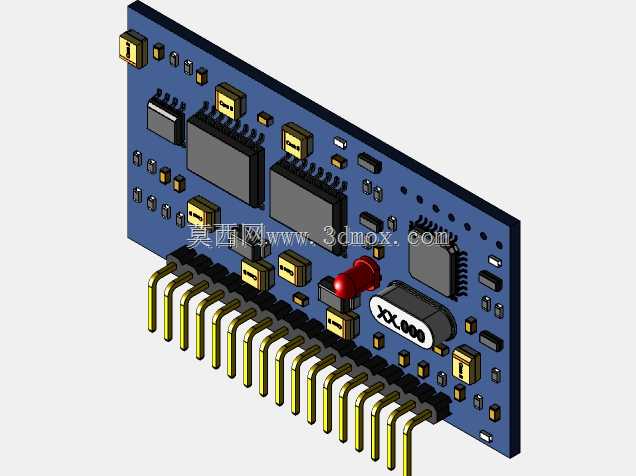

EGS002正弦波逆变器驱动控制板

　　这块控制板在中小功率工频逆变电源、车载正弦波逆变装置、后备式UPS以及小型离网光伏逆变系统里承担核心波形生成与驱动输出任务，板上集成了专用SPWM发生芯片、运放信号调理链路、贴片阻容、功率接口排针与状态指示元件，能够输出两路互补带死区的驱动信号，配合外部功率管完成直流到工频交流的转换。从结构布局来看，PCB采用长条形薄板设计，一侧布置整排直插镀金排针，用于接入母线供电、故障反馈、使能控制、驱动输出与采样信号，排针间距按标准2.54mm规格排布，针脚伸出板面长度适配母座插接高度，整机装配时可直接压装在主控卡槽内，不需要额外飞线转接。板面元件分区清晰，数字逻辑芯片集中布置在中部覆铜区，周边去耦电容紧贴芯片电源引脚摆放，缩短高频回流路径；

　　红色按钮元件靠板边放置，对应手动复位或测试触发操作，操作人员在设备调试阶段不用拆壳即可触达；晶振元件远离功率接口排布，降低大电流开关噪声对时钟基准的干扰。建模过程中完整还原了贴片芯片的引脚台阶、封装轮廓与丝印标识，电解电容的圆柱壳体与顶部防爆压痕、排针的折弯段与镀金色泽、接插件的定位凸台都按实物比例搭建，板边安装孔的孔径与孔位坐标参照公开规格绘制，三维状态下可直接校核板卡装入逆变机箱后的间隙边界，排查排针与周边功率散热器、变压器骨架是否存在干涉。实际选型应用时，该板卡通常搭配H桥功率板使用，结构工程师在整机堆叠阶段需要预留板卡上方的元件高度空间，尤其是最高的电解电容与红色按钮顶部到机箱盖板的垂直距离，同时保证板侧信号走线区域远离强电母线，三维模型里各元件的高度差可视化呈现，能直接用于机箱内部限位筋的位置设计，也可以模拟插拔排针时的操作行程，确认周边没有结构件阻挡接插动作。
