小米赛博齿轮减速电机一体化结构

　　该一体化齿轮减速电机主要面向人形机器人关节、小型协作机械臂、自动化转台以及轻载伺服执行机构等场景，结构上将驱动电机、减速单元、输出端盖和安装壳体整合在紧凑圆盘形空间内，适合对径向尺寸、重量和布线空间都较敏感的运动控制设备。实际选型时，这类执行件常布置在机器人髋、膝、踝等关节附近，也可用于AGV辅助转向、小型云台、外骨骼关节或实验平台的旋转轴系。

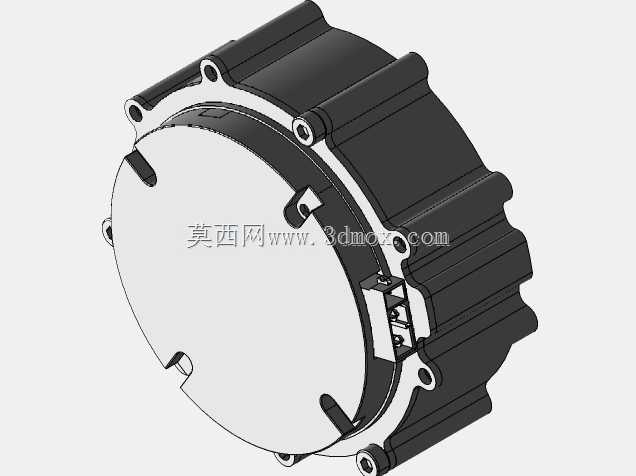

　　从外观结构看，主体采用大直径薄盘式布局，输出侧为圆形法兰面，周向布置多个安装孔和定位缺口，便于与机械臂连杆、关节支架或传动座贴合。外壳外侧带有加强筋和凸台，既提高壳体刚性，也为内部绕组、减速齿圈和控制元件预留容纳空间。侧面预留接线与固定区域，出线方向贴近壳体，能够减少关节运动时线缆弯折半径，避免线束与周边连杆发生干涉。

　　设计思路上，盘式大直径结构有利于在有限轴向厚度内布置较大的减速齿圈和支承结构，使输出扭矩传递路径更短。电机动力经内部减速机构降速增扭后，由前端法兰输出，外部负载可直接通过螺钉固定在输出面上。周向孔位承担锁紧与剪切定位，端盖边缘的异形缺口则可用于装配防错、限位或配合支架止口，减少装配时反复找正的工作量。

　　安装边界方面，三维结构校核时应重点关注圆盘外径与相邻摆臂之间的扫掠间隙，尤其是关节做大幅度俯仰或旋转时，外壳筋位、接线插头和螺钉头部不能与连杆内壁碰撞。前端输出法兰的贴合面需要保证平面度，安装螺钉应按圆周顺序均匀锁紧，防止端盖受偏载而影响内部轴承和齿轮啮合。后端壳体虽然轮廓较复杂，但凸台多为加强和容纳结构，并不适合作为主要承拉部位，外部支撑应尽量落在螺纹孔和端盖结合面上。

　　在传动配合上，该类结构通常要求电机轴、减速组件和输出法兰保持较高同轴度，建模时需保留轴承位、齿圈定位台阶、端盖止口和密封间隙。对于机器人关节应用，还要结合运动包络检查线缆插头的插拔空间，确保后期维护时不必大范围拆解周边连杆。壳体散热面积通过外缘筋片和金属表面扩展，适合短时高动态、频繁启停的工作周期；若长期连续高负载运行，则应在关节附近保留通风或导热路径。

　　结构建模过程中，可将输出法兰、主壳体、后端盖、安装孔位、加强筋和接线区域分别建立特征，便于工程图中剖视表达内部装配关系。尺寸链上需控制输出法兰到安装基准面的轴向距离、周向孔位分度圆以及外壳最大回转半径，这些尺寸直接决定关节模组能否装入机器人腿部或机械臂关节腔。整体结构体现了高集成度伺服减速电机的典型设计取向：在紧凑外形内完成动力生成、减速增扭、输出连接和线缆布置，同时通过盘式壳体和多点安装保证关节负载下的刚度与装配便利性。
