通用6374无刷山地板动力电机结构

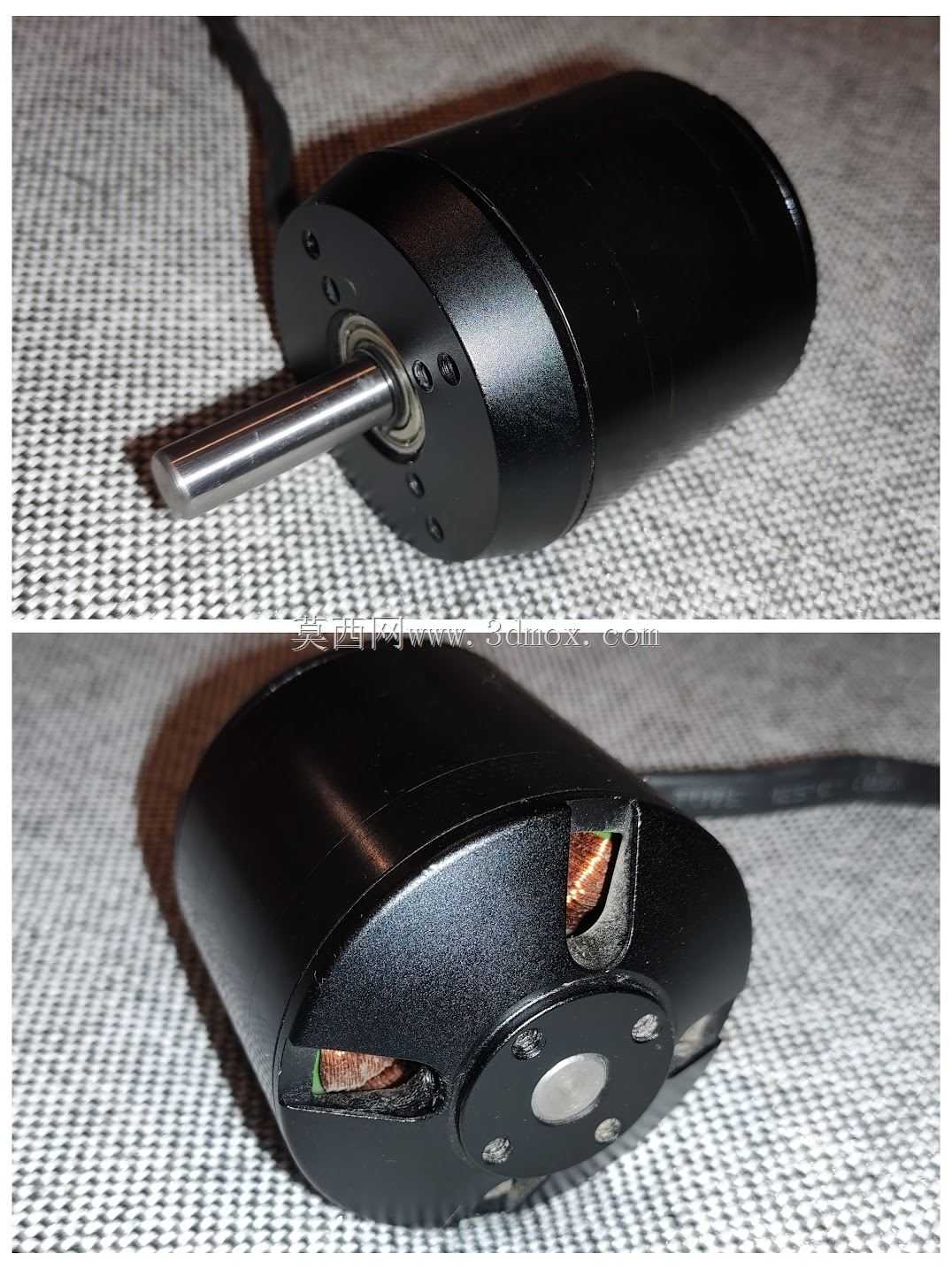

　　这款动力部件常被应用在电动长板、山地滑板这类个人短途电动代步载具上，作为核心动力输出单元，也可适配小型低速输送装置、桌面级小型传动设备的动力改造场景，能够在紧凑的安装空间内提供稳定的扭矩输出，满足轻量化载具的动力需求。从结构设计来看，整体采用圆柱形金属外壳，外壳做了黑化氧化处理，既能够提升外壳的耐磨抗刮性能，也可以在持续高负载运行时辅助内部绕组散热，避免长时间运行出现过热退磁的问题。输出轴采用标准10mm直径的光轴设计，轴端与前端盖之间配置了密封轴承，既能够承受径向的载荷，也可以抵消滑板运行过程中带轮传动带来的轻微轴向窜动，前端盖通过多颗内六角螺丝与主体壳体锁紧，拆卸维护时只需松开固定螺丝即可打开端盖，检查内部绕组、轴承的损耗情况，

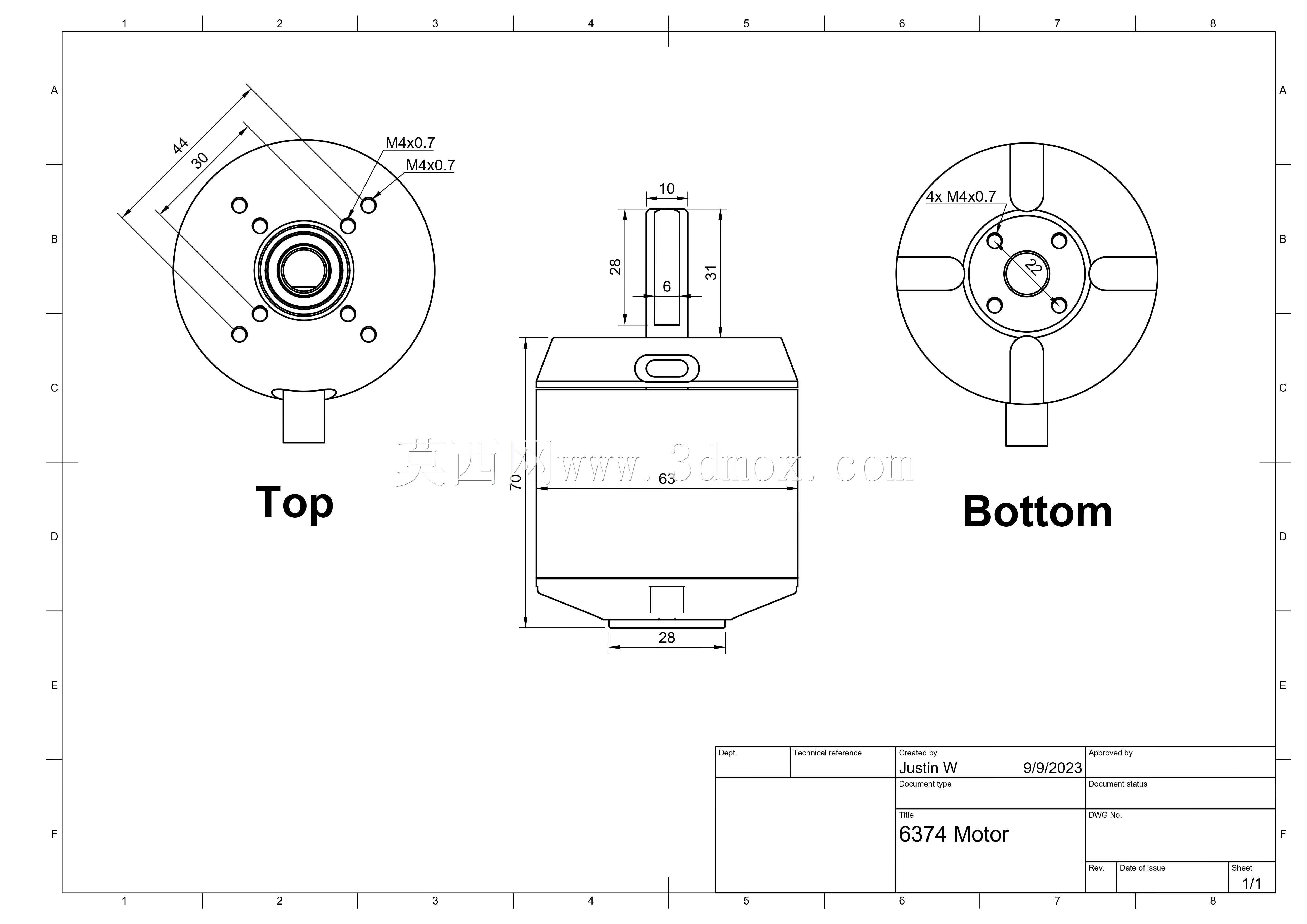

　　日常维护的操作门槛较低。设计过程中充分考虑了通用适配性，壳体外径控制在63mm，主体不含轴的总长度为70mm，这个尺寸边界能够适配市面上绝大多数电动长板、山地板的电机安装位，不需要额外修改支架的安装孔位就可以直接替换同规格的老旧电机，安装时只需注意输出轴的伸出长度匹配带轮的安装深度，避免带轮与端盖发生摩擦干涉。绕组部分采用多股铜线绕制，支持140KV、170KV、190KV、200KV等多种常见KV值规格选型，不同KV值可以适配不同的供电电压与轮径搭配：低KV值适合大轮径山地板，能够输出更大的起步扭矩，应对坡道、非铺装路面的行驶需求；高KV值适合小轮径平路长板，能够提供更高的极速表现，满足平路通勤的速度需求。

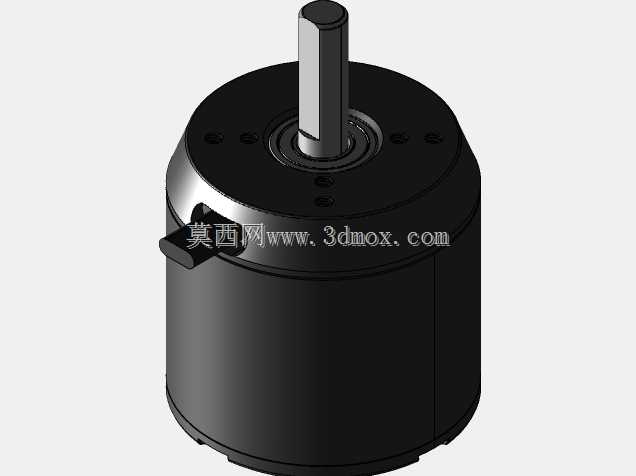

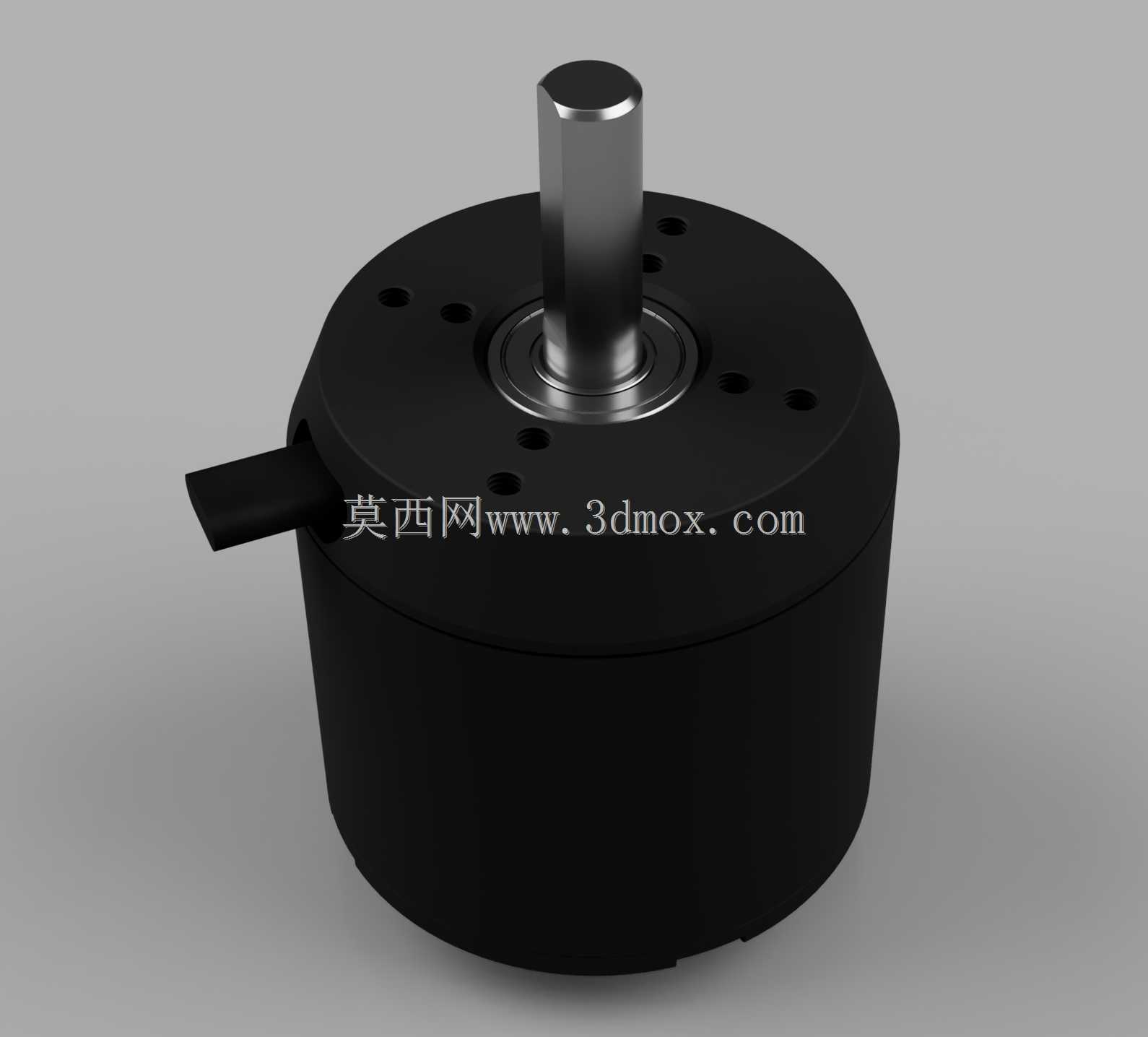

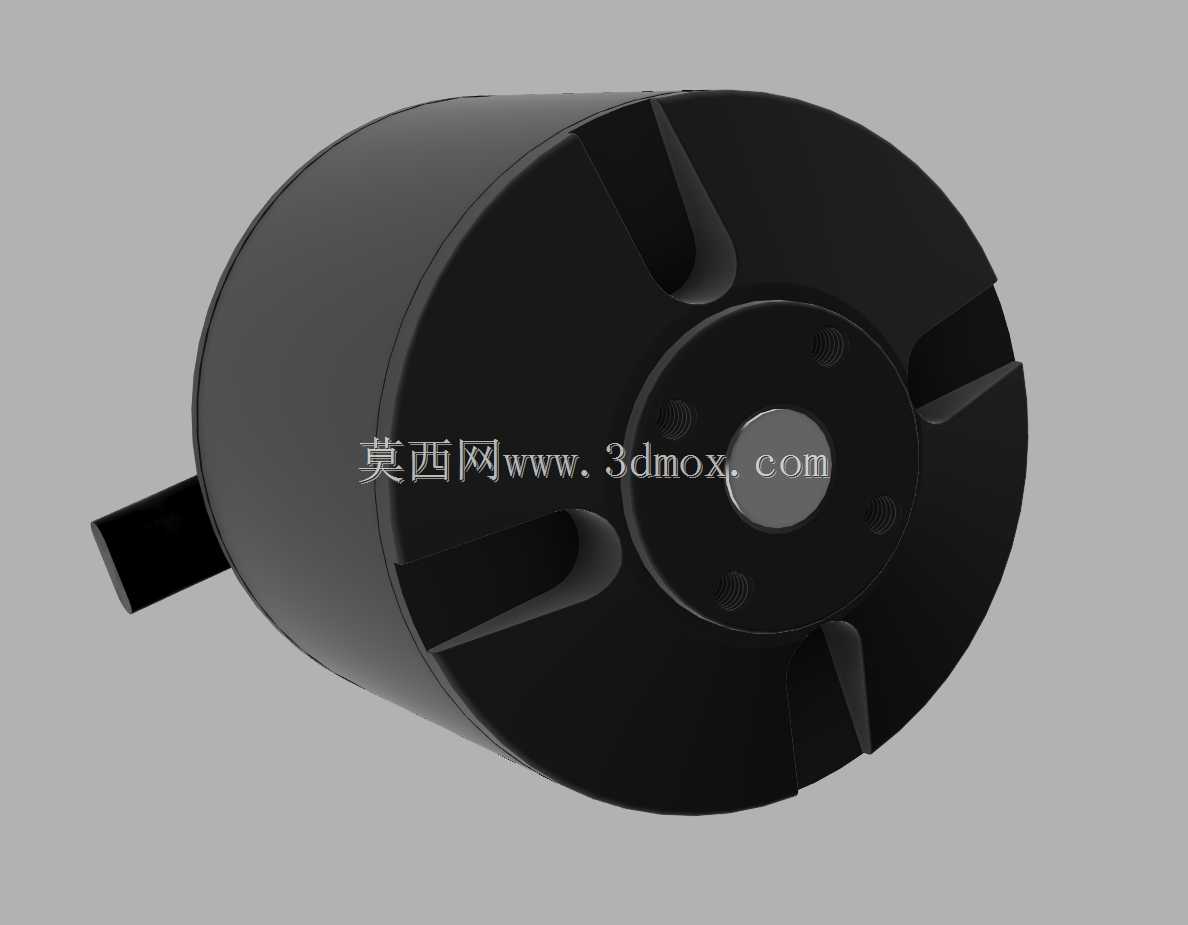

　　尾部出线位置做了防拉扯的结构处理，电源线从壳体尾部侧面引出，避免安装后线材与地面或者轮组发生剐蹭，出线处的密封结构也可以阻挡日常使用中溅入的泥水、灰尘，提升户外使用的可靠性。建模过程中还原了电机的所有外部安装特征，包括端盖的固定螺丝孔位、输出轴的配合尺寸、壳体的安装定位面，在做滑板动力总成的装配设计时，可以直接调用该模型进行干涉检查，确认电机与支架、带轮、传动带的位置关系，不需要反复测量实物尺寸，能够大幅缩短结构设计阶段的验证周期。
