全参数42型两相混合式步进电机结构

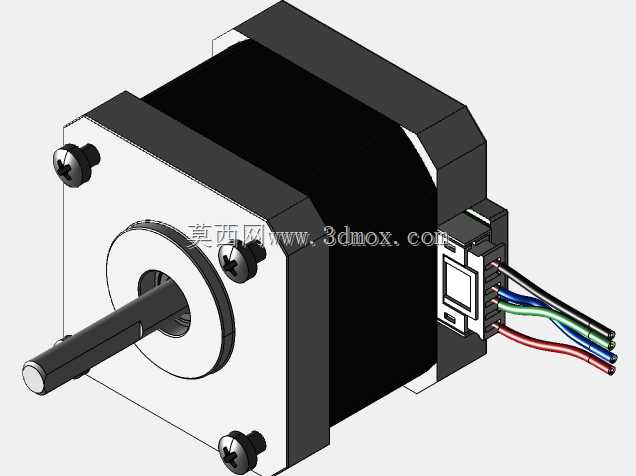

　　这套42规格两相混合式步进电机的三维结构，面向小型自动化装备里最常见的点位驱动场景展开建模，日常在桌面数控进给轴、3D打印运动平台、小型分拣滑台、医疗送样机构、实验室微量泵以及教学演示设备中，这类电机几乎是小扭矩开环控制的首选执行件。建模时没有只做外观包覆，而是把前端盖、后端盖、定子叠片、转子磁钢、输出轴、深沟球轴承、安装螺钉、出线连接器以及多色动力引线全部拆分为独立可编辑特征，每一处配合关系都按照实际装配逻辑约束，方便后续在整机布局里直接调用、剖切或者替换局部尺寸。

　　从安装边界来看，电机法兰采用NEMA17标准孔位，方形机座外轮廓适配常规42电机安装支架，前端止口与输出轴的同轴度在模型里通过同轴约束保证；轴伸长度、轴径以及扁位位置都按实物传动习惯表达，搭配联轴器、同步带轮或者小齿轮时，可以直接检查轴端干涉和锁紧螺钉空间。机座主体高度方向的尺寸链覆盖定子铁芯、前后轴承室和端盖叠压区域，选型时能够快速判断电机在设备内腔里是否与走线槽、张紧结构或相邻板件发生碰撞。

　　功能结构上，混合式步进电机依靠定子绕组按相序励磁，带动带永磁体的转子做分步角位移，模型保留了绕组出线与接插件的相对位置，四色引线对应两相绕组的接线关系，便于电气人员规划线束走向和接插方向。前端轴承承担径向载荷并约束轴系窜动，后端轴承配合形成稳定支撑；端盖上的沉头螺钉把整个叠压组件拉紧，既保证定子与转子之间均匀气隙，也让整机在频繁正反转时保持刚性。

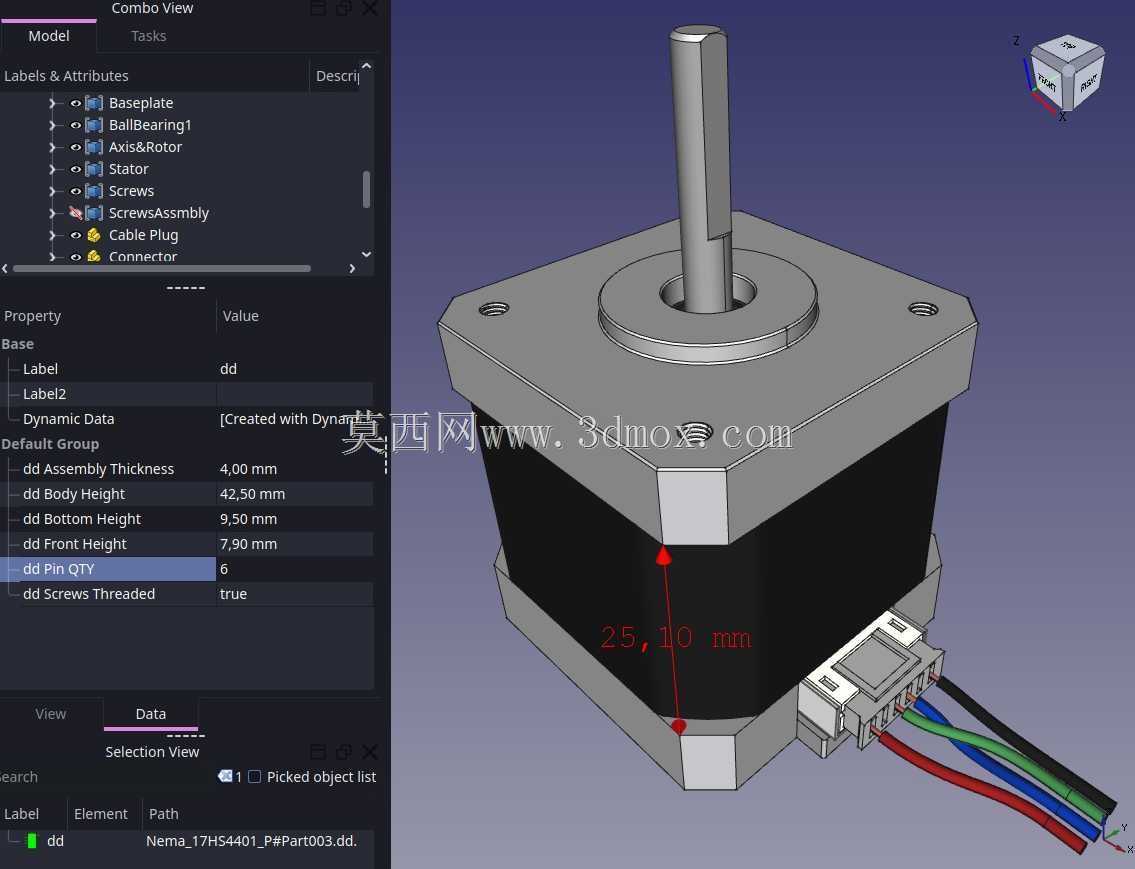

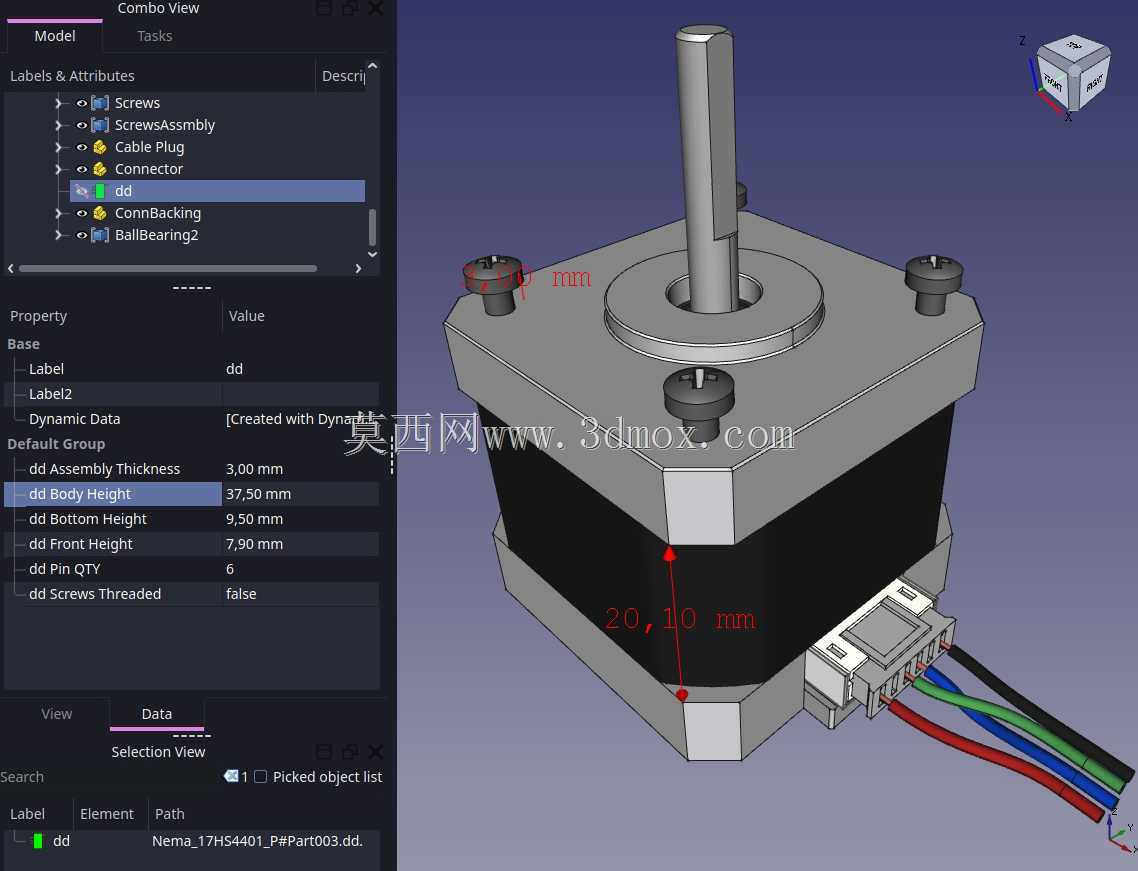

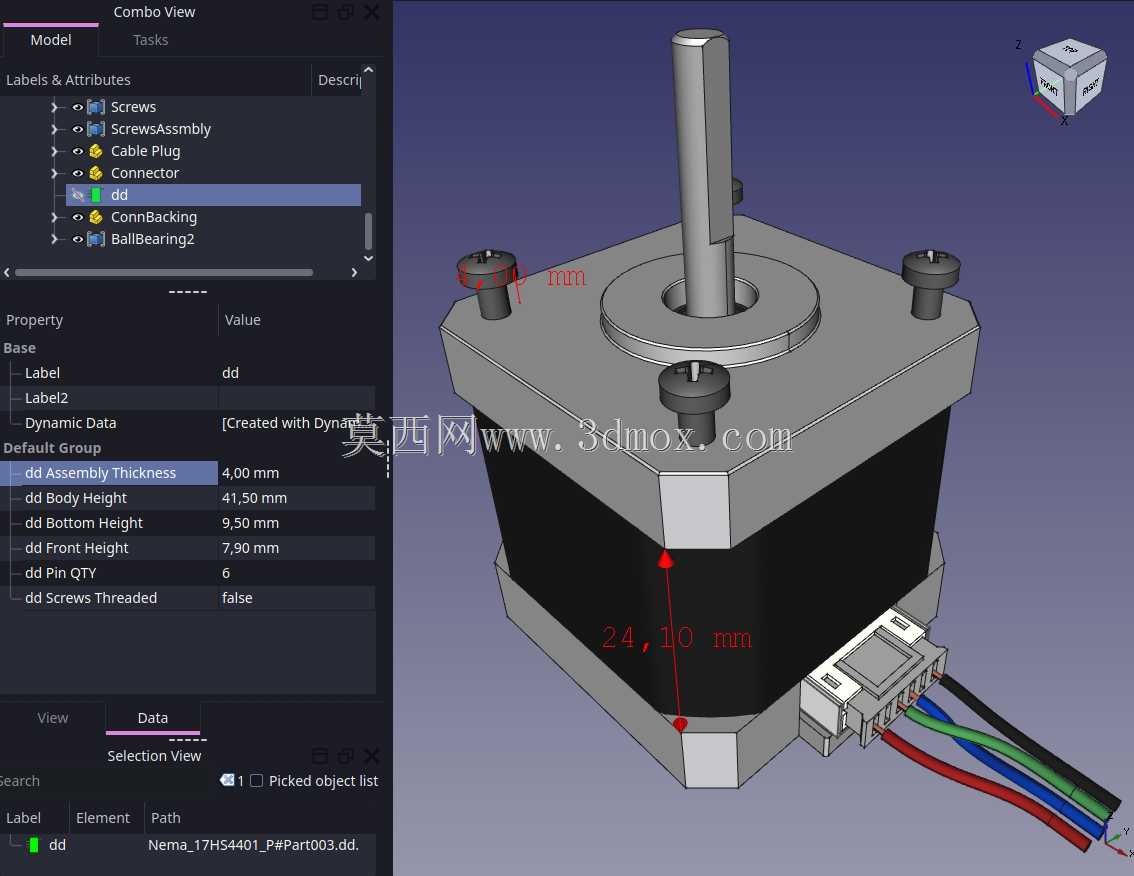

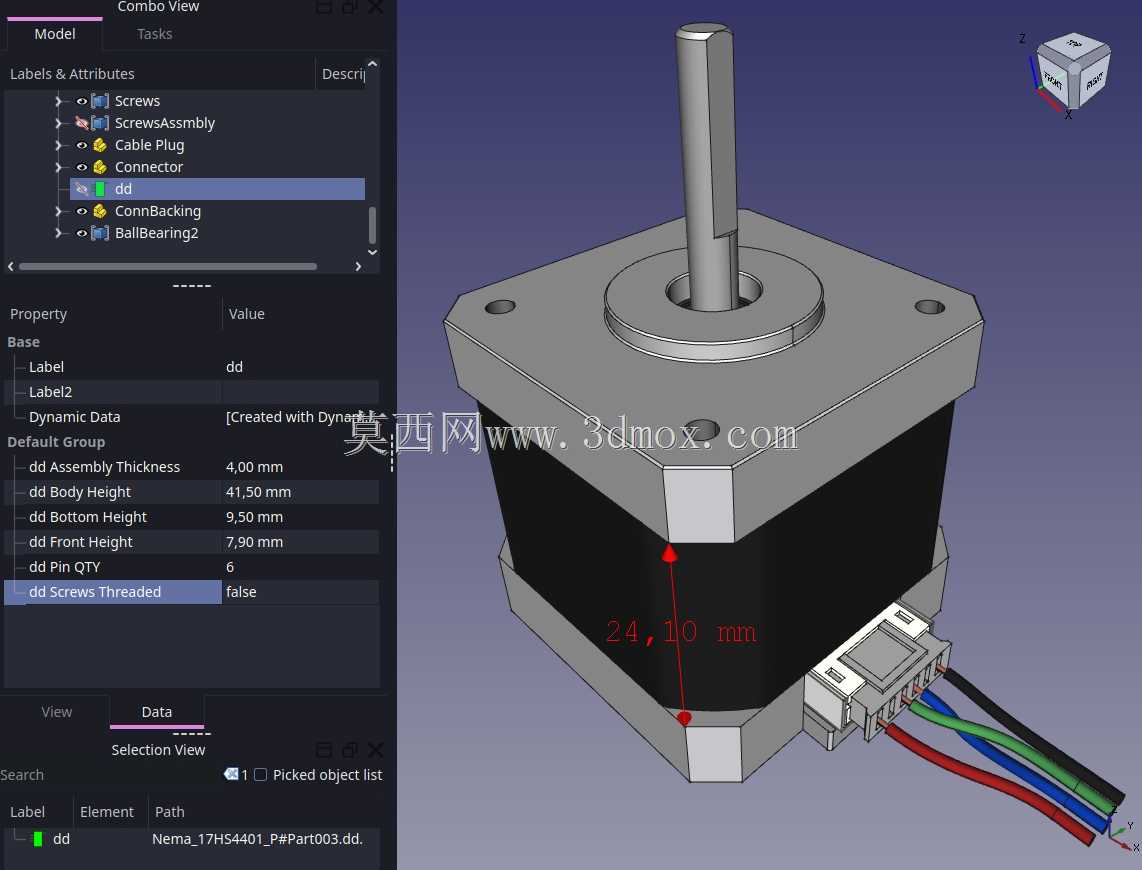

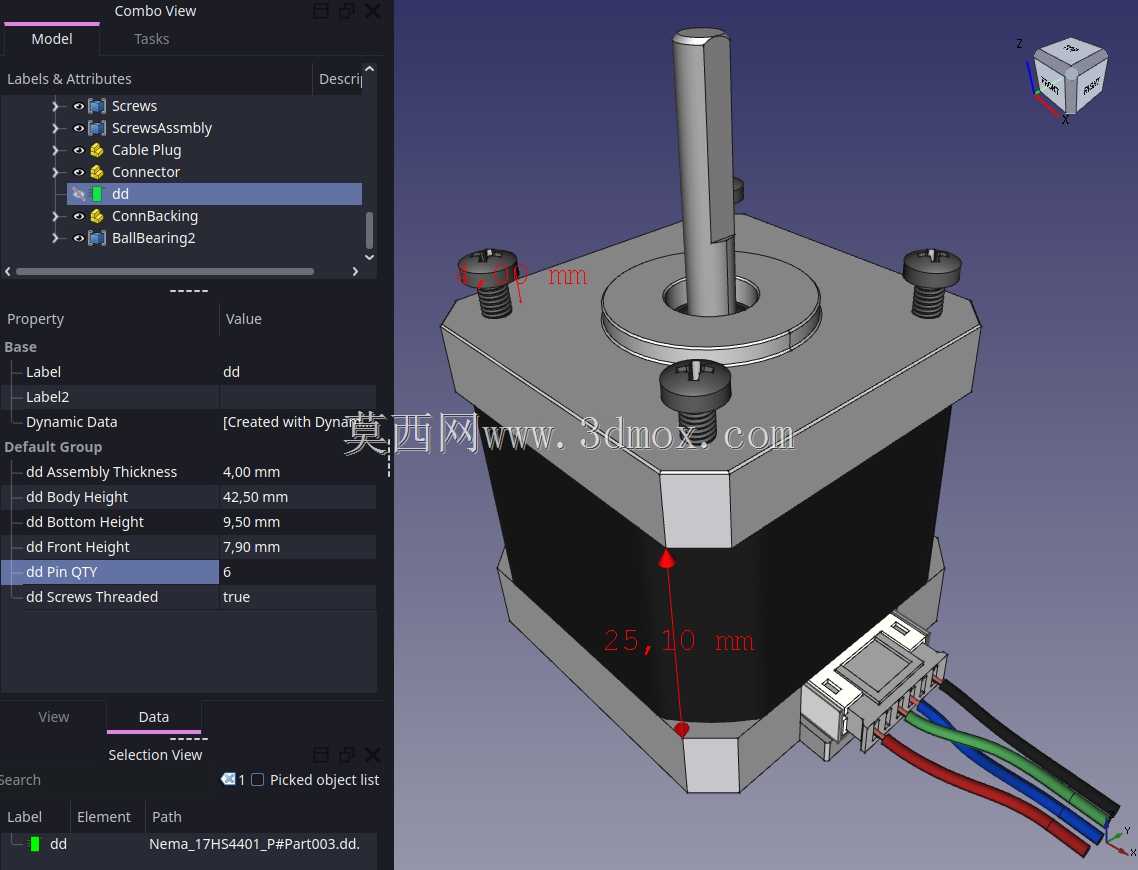

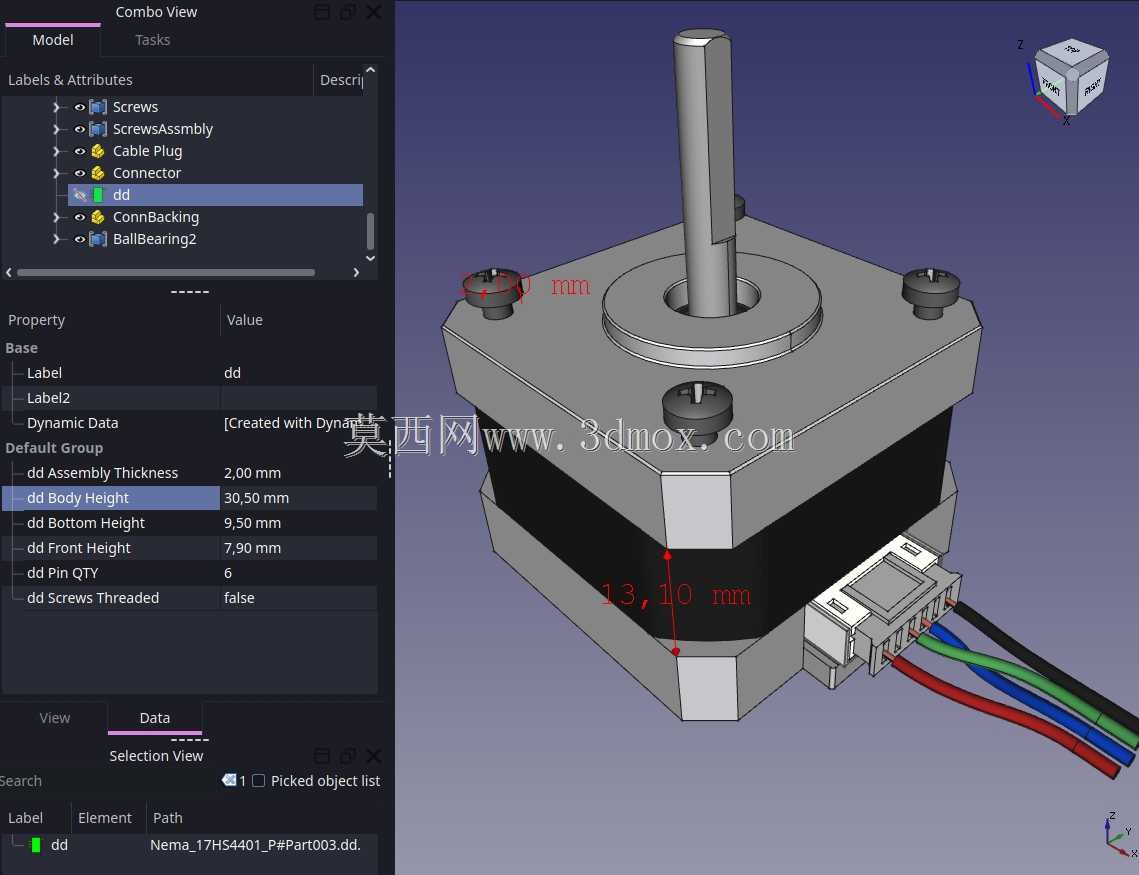

　　设计思路上，参数化特征把机座边长、铁芯高度、端盖厚度、轴伸长度、螺钉孔距和接插件位置都关联起来，修改核心尺寸后，装配体中的零件能够同步更新，不需要重新拼凑外形。对于做设备布局的工程师，可以直接把它放入运动轴总成，核对电机与拖链、限位开关、同步带和安装板的空间关系；对于做教学或二次开发的人，也能通过爆炸视图理解绕组、磁路、轴承和输出轴之间的装配顺序。模型表面没有过度简化螺纹、倒角和接插细节，出线座的卡扣、线缆弯曲半径以及端盖安装沉孔都有体现，能够支撑工程出图、干涉检查和运动机构演示等实际工作。
