折弯式风机安装钣金固定支架

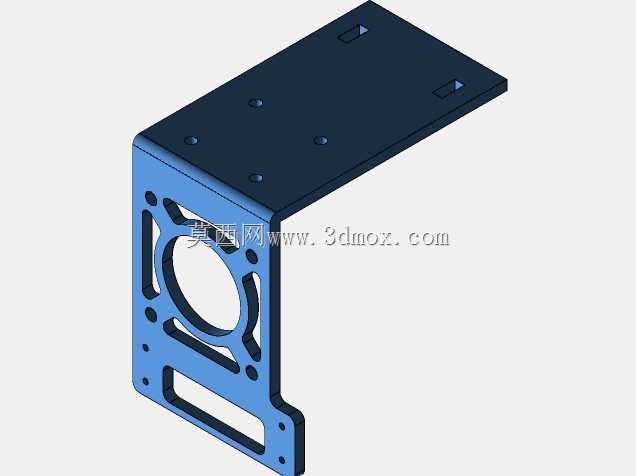

　　这款L型折弯钣金支架在车间通风改造、小型设备散热工位里十分常见，核心作用是把轴流散热风机牢牢固定在设备侧壁或者机柜安装面上，同时顶部预留的平板区域可以直接搭装在机架横梁上，不用额外做复杂的转接工装，现场装配的时候能省掉不少配焊、二次钻孔的工序。做结构设计的时候最先敲定的是安装边界：垂直立板的大圆形开孔完全匹配常规80mm规格轴流风机的外轮廓，周边一圈镂空槽不是随意切出的减重造型，一方面给风机运转留出进出风的通流间隙，避免钣金面贴死风叶导致风阻陡增、散热效率打折，另一方面镂空结构能打散风机运行时传递到钣金面的振动，减少薄板件的共振异响。立板四周分布的小孔位完全对齐风机外壳自带的安装孔距，锁紧紧固件之后风机不会出现径向窜动，

　　下方长条形开槽是走风机供电线束的预留通道，线束可以从槽位顺到机柜内部布线槽，不用在钣金上额外开穿线孔，边缘做了折弯翻边处理，不会割伤线材外皮。顶部水平折弯板上的四个沉孔位对应机架横梁的预装螺孔，沉孔设计可以让紧固螺丝头完全埋入钣金平面，板面上不会凸起螺帽，后续在顶面叠装其他小型电气元件的时候不会出现干涉，板端两个小方孔是定位卡口，装配的时候可以先把卡口挂在机架预设的定位凸点上，单人就能托住支架对位锁螺丝，不用旁人全程扶稳对位，大幅降低高空或者狭窄机柜内的装配难度。选材上用常规冷轧薄板折弯成型，折弯圆角控制在板材厚度的一倍左右，既不会因为圆角太小出现折弯处开裂，也不会因为圆角过大导致两个安装面的垂直度超差，

　　两个板面的垂直度公差控制在工程常用的安装允许范围内，风机装上去之后风叶端面和设备侧壁保持平行，运转时不会出现偏心扫膛的问题。整个支架没有多余的冗余结构，所有开孔、切槽、折弯特征都对应实际装配需求，钣金展开之后排料利用率很高，批量下料加工的时候几乎没有多余的边角废料，冲压、折弯工序都可以在常规钣金车间一次完成，不需要后续焊接或者额外机加工，表面做喷塑处理之后就能直接装机使用，不管是用在工业控制柜散热、小型机床电机旁辅助通风，还是自动化设备的工位排风点位，都能直接适配常规安装尺寸，现场改装的时候也可以根据实际机架间距对顶部平板做小幅裁切，不会破坏立板侧的风机安装精度。
