M6外螺纹星形塑胶锁紧旋钮手柄

　　这款星形旋钮手柄在车间设备里属于不起眼但使用频率极高的操作件，常见于机床防护门、工装夹具、工作台定位、检测治具以及小型输送线的调节工位。操作人员不需要借助扳手，直接用手拧动头部即可完成压紧、松开或位置锁定，动作快、反馈直接，在需要频繁换型和反复调整的装配场景中能明显减少辅助工时。

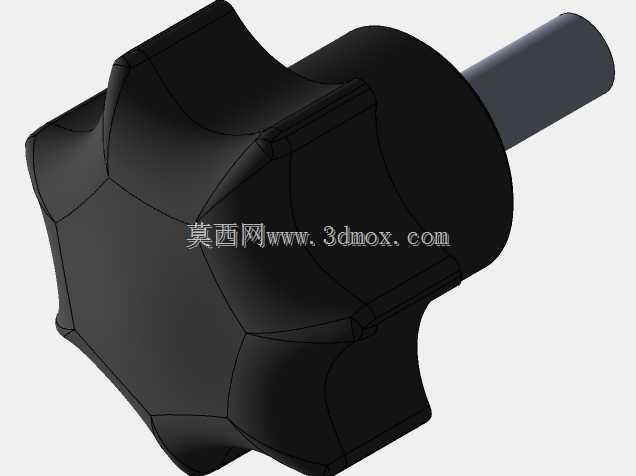

　　手柄头部采用多瓣星形轮廓，瓣数与弧度围绕徒手施力展开。相邻凸起之间形成自然指槽，掌心压下时手指可嵌入凹槽，避免旋紧过程中打滑；外缘做了圆滑过渡，没有尖锐棱边，长时间操作也不易压伤手掌。头部直径约32mm，这个尺寸兼顾了握持空间与布局紧凑性：既能提供足够的力臂，又不会在密集排布的面板上互相干涉。头部与螺杆衔接处做了加厚过渡，可承受拧紧时的弯矩，降低根部应力集中。

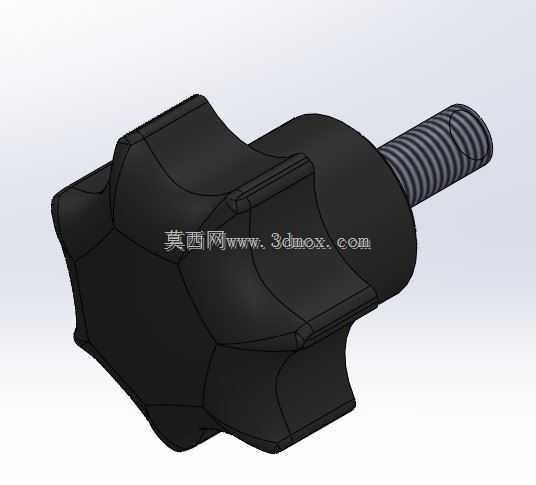

　　螺杆规格为M6，有效旋合长度约15mm，适合拧入厚度不大的支架、滑块或薄板螺母座。外螺纹段保留标准牙型，建模时按普通公制螺纹表达，便于在装配中检查啮合长度和端部余量。实际选型时要关注安装边界：螺纹伸出长度应保证锁紧后仍有2到3牙余量，同时不能顶伤对面零件；若用于频繁转动的位置，可配合垫圈或嵌装铜螺母，减少塑胶件直接承受摩擦。

　　从结构思路看，这类手柄通常采用注塑成型，头部包覆金属螺杆或在预埋螺母处成型，外观曲面需要兼顾脱模和手感。三维建模时，星形瓣体可通过旋转基体加阵列切除、曲面缝合完成，指槽位置要保证壁厚均匀，避免局部缩痕；螺纹段与头部同轴度需在装配中约束清楚，防止拧紧后出现偏摆。模型还应体现头部端面、过渡圆角和螺杆末端的细节，方便后续出工程图、核对干涉以及制作注塑模具。

　　在设备布置上，该手柄适合安装在人手自然可达的高度和角度，旋转范围内不能与管线、护罩或相邻手柄碰撞。若用于振动较大的机床，应考虑防松垫圈或尼龙锁紧螺母；若用于耐腐蚀环境，则需关注材料与表面处理。整体来看，它不是承载主载荷的传动件，却直接影响设备的操作效率和维护便利性，设计重点在于可靠握持、顺畅旋合、紧凑安装以及长期反复使用后的耐久性。
