DN50内螺纹手动球阀结构设计

　　在民用给排水、暖通循环、小型工业流体输送管路系统中，DN50通径的手动球阀是应用频次极高的流体控制元件，这款带杠杆式手柄的两片式内螺纹球阀，核心作用是在管路系统中实现介质通路的快速通断，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经时的压力损失极低，适合水、轻质油品、低压气体等多种洁净介质的工况使用。从结构设计逻辑来看，这款球阀采用两片式阀体组合结构，阀体两端加工G2寸内螺纹，适配常规DN50公称通径的低压流体输送用焊接钢管、镀锌钢管的螺纹连接需求，安装时不需要额外配对法兰，仅需在管端缠绕密封生料带即可拧入阀体完成连接，安装空间占用比同通径法兰球阀小40%左右，非常适合楼宇管井、小型设备内部管路这类安装空间局促的场景。

　　阀体中部的连接螺栓将左右两瓣阀体锁紧，中间夹持聚四氟乙烯材质的阀座密封圈，球体采用整球加工，表面做硬化抛光处理，和阀座接触的密封面粗糙度控制在Ra0.8以内，保证低压下的密封可靠性，避免介质内漏。顶部的阀杆采用防飞出结构设计，即使在阀腔异常升压的情况下，阀杆也不会被内部压力顶出阀体造成外漏，阀杆和阀体接触的位置设置两道O型密封圈，分别适配不同温度区间的密封需求，常温工况下丁腈橡胶O圈即可满足密封要求，若用于高温热水工况可更换为氟橡胶材质密封件。

　　操作手柄采用扁钢冲压成型，表面做喷塑防锈处理，手柄和阀杆的连接部位采用扁方配合，装配时将手柄套入阀杆顶端的扁方结构，拧紧顶部的锁紧螺母即可完成手柄固定，手柄的长度经过力矩匹配计算，普通人单手施加15N左右的力即可完成阀门的全开全关操作，不需要借助额外的加力杆，日常运维操作十分便捷。手柄的旋转角度限位由阀体顶部的凸台实现，当手柄方向和管路轴线平行时阀门处于全开状态，垂直时为全关状态，现场运维人员不需要靠近观察阀位，仅通过手柄朝向就能快速判断阀门开关状态，降低误操作概率。从安装边界尺寸来看，这款球阀的总长度（两端螺纹端面间距）控制在110mm左右，阀体最大外圆直径约72mm，手柄全开状态下的总旋转半径约130mm，管路排布设计时需要在手柄侧预留至少140mm的操作空间，避免手柄被周边管路或结构件遮挡导致无法正常启闭。两端内螺纹的有效旋合长度为18mm，符合55度非密封管螺纹的加工精度要求，和标准管螺纹配合时可承受最高1.6MPa的静态工作压力，适配0-120℃的常规流体工况。

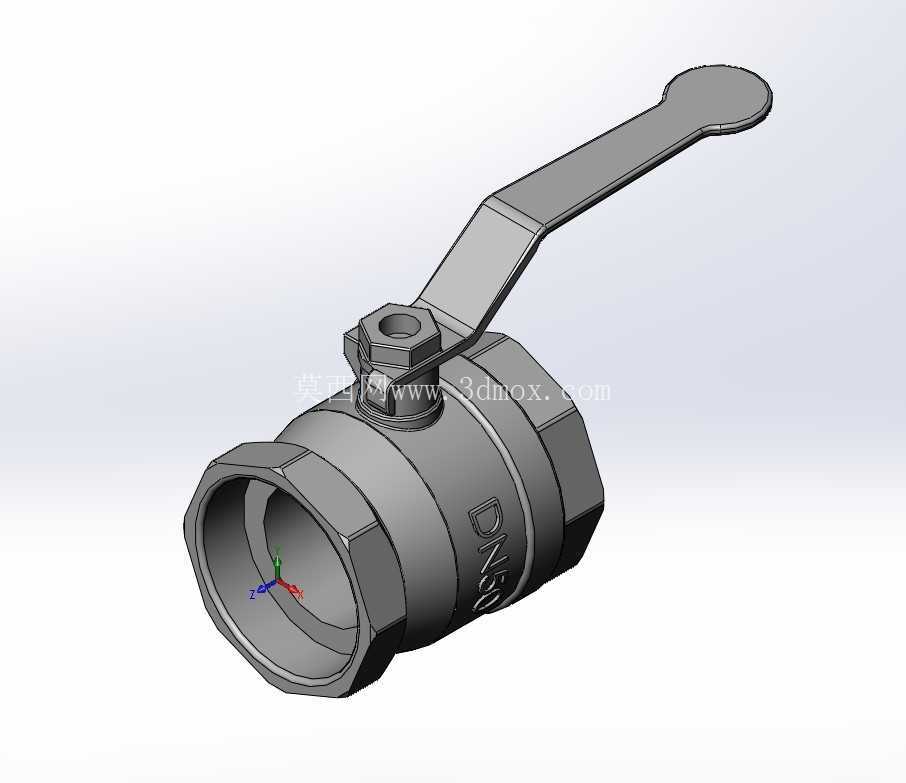

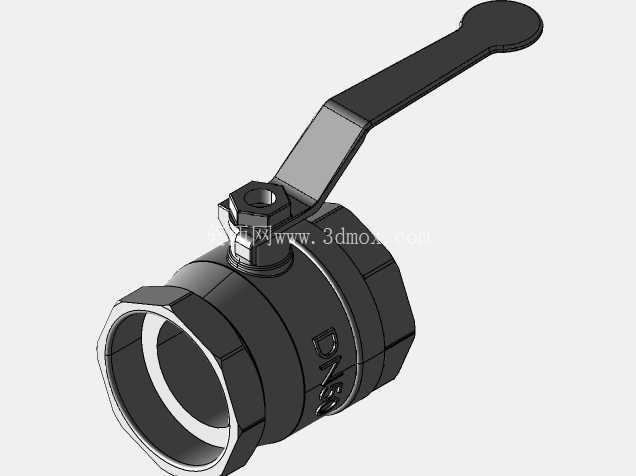

　　在三维建模过程中，这款模型完整还原了阀体的分型面、球体的通孔结构、阀杆的密封槽、手柄的减重轮廓等细节，所有配合面的尺寸公差都按照实际加工要求预留了装配间隙，比如阀杆和阀体安装孔的间隙控制在0.1-0.2mm之间，球体和阀座的配合预留0.05mm的压缩量保证密封，既不会因为间隙过大导致密封失效，也不会因为过盈量太大导致操作力矩超标。在做管路系统装配仿真时，可以直接将该模型导入装配体，和两端的管路、接头等元件做干涉检查，提前排查安装空间不足、阀杆操作路径被遮挡等设计问题，减少现场安装时的整改工作量。这类两片式内螺纹球阀在实际应用中需要注意，不能用于含固体颗粒的介质工况，否则固体颗粒会划伤球体和阀座的密封面导致内漏，若用于杂质较多的管路，需要在球阀上游加装Y型过滤器过滤介质中的硬质颗粒，延长阀门的使用寿命。另外在长期处于全开状态的管路上，需要每3-6个月做一次启闭操作，避免阀座和球体长期挤压粘连导致操作力矩变大甚至无法启闭。
