内六角沉头平头紧固螺钉三维数模

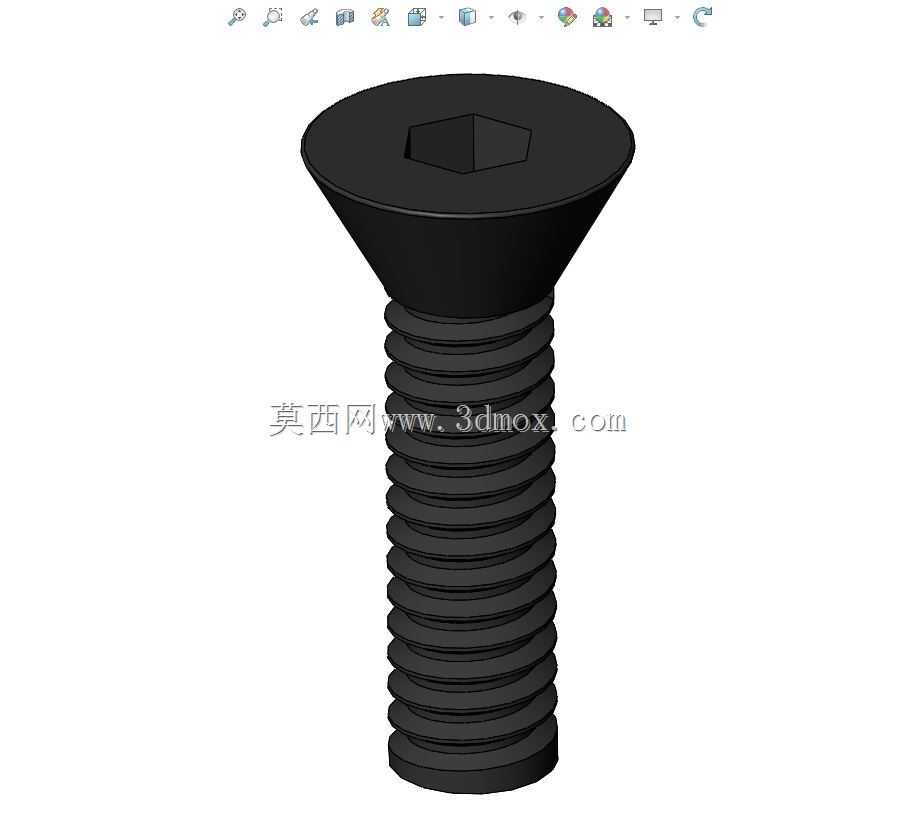

　　该模型呈现的是一枚沉头内六角螺钉，头部采用锥形沉座结构，顶端加工内六角驱动孔，杆部为连续外螺纹，适用于要求装配后表面平齐、不允许紧固件头部凸出的机械连接场景。在机床防护罩、钣金机架、健身器材侧板、模具盖板以及自动化设备面板中，这类螺钉常被用于沉孔安装：锥形头部沉入工件预制的 countersink 锥面后，上表面可与被连接件保持齐平，既减少运动干涉，也能避免突出头部刮伤操作人员或影响外观面。

　　从结构功能看，沉头部分承担定位与压紧作用，锥面在拧紧过程中与沉孔锥壁贴合，将旋转拧紧力转化为轴向夹紧力；内六角孔则提供较大的扭矩传递空间，相比一字槽或十字槽，更适合使用内六角扳手施加较高预紧力，且在反复拆装后槽口不易打滑。螺纹段沿杆身连续分布，建模时保留了清晰的牙型起伏和螺距节奏，能够用于干涉检查、装配示意、螺纹啮合长度校核以及维修拆装动画制作。

　　设计这类零件时，首先要明确公称直径、螺距、杆长和头部锥角之间的匹配关系。沉头锥角需要与工件沉孔角度一致，否则会出现头部不能完全贴合、局部线接触或夹紧力不足的问题。头部外径决定沉孔大端尺寸，头部高度决定所需沉孔深度；若板材较薄，必须核对沉孔后剩余壁厚，防止锥面穿透工件或造成局部强度下降。螺纹长度则应根据被连接件总厚度、螺母或螺纹底孔深度确定，既要保证足够啮合圈数，又要避免螺纹末端顶死盲孔底部。

　　安装边界方面，螺钉轴线应与被连接面垂直，沉孔中心与通孔中心需保持同轴；内六角扳手的插入空间要在三维布局阶段预留，尤其在狭窄腔体、管件内侧或靠近立板的位置，不能只关注螺钉本体，而忽略扳手摆动和操作角度。模型采用黑色实体效果展示，头部、锥面、内六角孔和螺纹牙型轮廓分明，便于在装配体中识别紧固件位置，也可用于出工程图时表达沉头螺钉的典型外形。对于结构设计人员而言，该数模可直接作为标准件选型参考，用于检查沉孔深度、通孔直径、扳手空间和螺纹旋合长度；对于教学或设备展示场景，则能直观呈现沉头螺钉平齐安装、内六角驱动和螺纹锁紧的工作方式。
