多工位真空吸盘式气动移栽抓手

　　这套末端执行机构面向自动化产线中的工件拾取、转运与码放环节，常见于冲压连线上下料、钣金件周转、箱体包装线拾取以及机加工工序间的工件转移。整体采用框架式横梁承载，四组吸盘立柱沿横梁分布，可一次吸附多个工件或覆盖大尺寸薄板的多个受力点，避免单吸盘起吊时板面翘曲、偏载脱落。

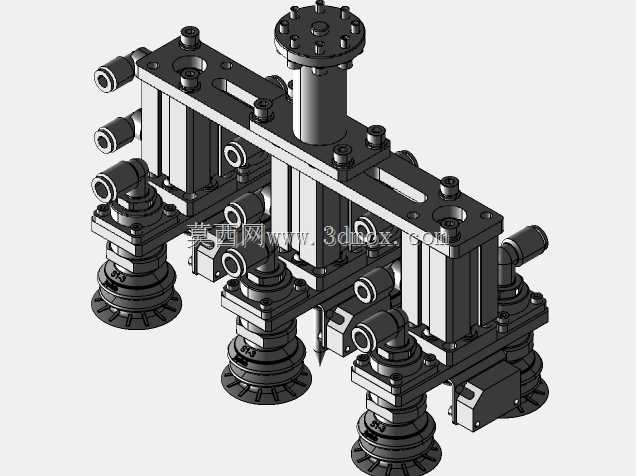

　　从结构布置看，顶部法兰盘用于连接机器人第六轴或移栽模组的升降输出端，法兰下方设置竖向气缸作为提升执行件，承担吸盘接触工件后的短行程提升与缓冲。横梁上加工有长圆形调节槽，各吸盘立柱、阀件及辅助支架均可沿槽位调整间距，适配不同孔位、不同外形尺寸的工件；在换型时只需松开紧固件重新定位，不必重新加工安装板。

　　每组吸盘支路由竖向导杆、缓冲连接座和底部波纹吸盘组成。导杆配合直线支承，使吸盘在接触工件表面时具备一定浮动量，能够补偿工件高度误差、输送带起伏以及机器人示教偏差；波纹吸盘在受压时产生形变，既增强密封，又降低硬接触对薄件表面的压痕风险。侧向布置的气动接头分别对应真空产生与破真空气路，管路沿横梁侧面排布，便于走线固定并减少运动干涉。

　　设计时需要重点确认吸盘的排布包络与工件重心重合，四吸点应尽量围绕重心对称布置；对于长条板件，吸点间距要覆盖两端，防止起吊后工件下垂。横梁长度、立柱高度和顶部法兰尺寸决定了末端的安装边界，选型时需核对机器人负载、法兰孔距以及抓手进入工装、模具或箱体时的侧向空间。气缸行程只需满足取放高度差和缓冲需求，过长会增加整体高度与转动惯量。

　　建模过程中，框架板、加强筋、气缸筒体、阀岛、接头、导杆和吸盘均按装配关系分层处理，能够直观检查气路连接、吸盘压下行程以及相邻工位的干涉情况。对结构工程师而言，该方案的价值在于把真空吸附、浮动补偿、间距可调与机器人连接集成在同一横梁上，既适合标准小件批量拾取，也能通过调整吸点位置覆盖多品种混线生产。
