多关节折叠式教学实训机械臂结构

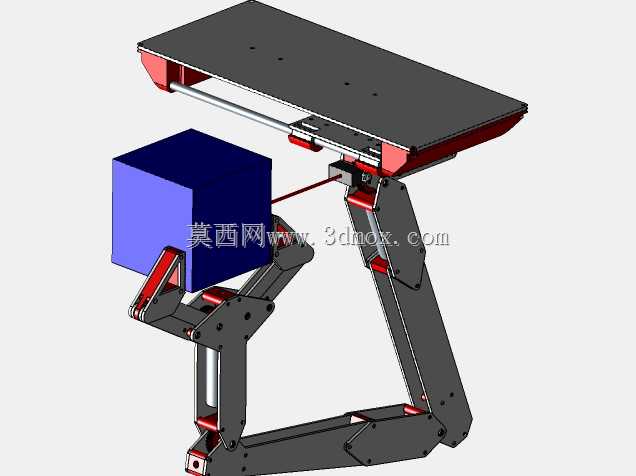

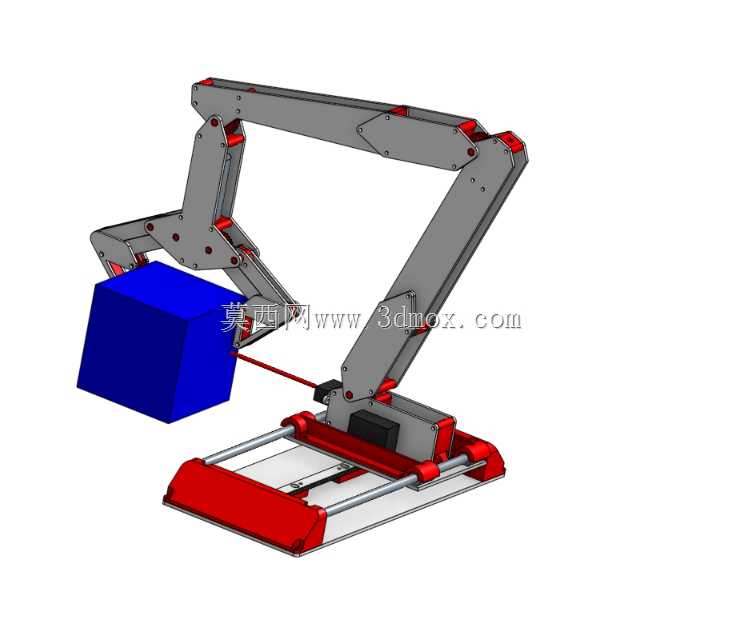

　　这款折叠式多关节机械臂主要面向高中通用技术实训、机器人教学场景设计，可完成固定范围内的块状物料抓取、搬运、码放动作，适配教学场景下的机械结构认知、运动逻辑演示、简易自动化流程搭建需求。从结构布局来看，整机采用底座滑移式设计，底部搭载双平行直线导轨作为水平移动副，可实现臂体整体沿X轴方向的直线位移，有效拓展作业覆盖范围，底座安装边界可适配常规实训台台面，固定孔位预留间距符合通用教学设备安装规范，无需额外定制转接板即可完成台架固定。臂体部分采用多连杆铰接折叠结构，各关节处采用销轴配合耐磨衬套实现转动连接，关节铰接点位置经过运动学校核，可保证臂体在完全折叠状态下占用空间最小，完全伸展状态下可覆盖底座前方扇形作业区域，

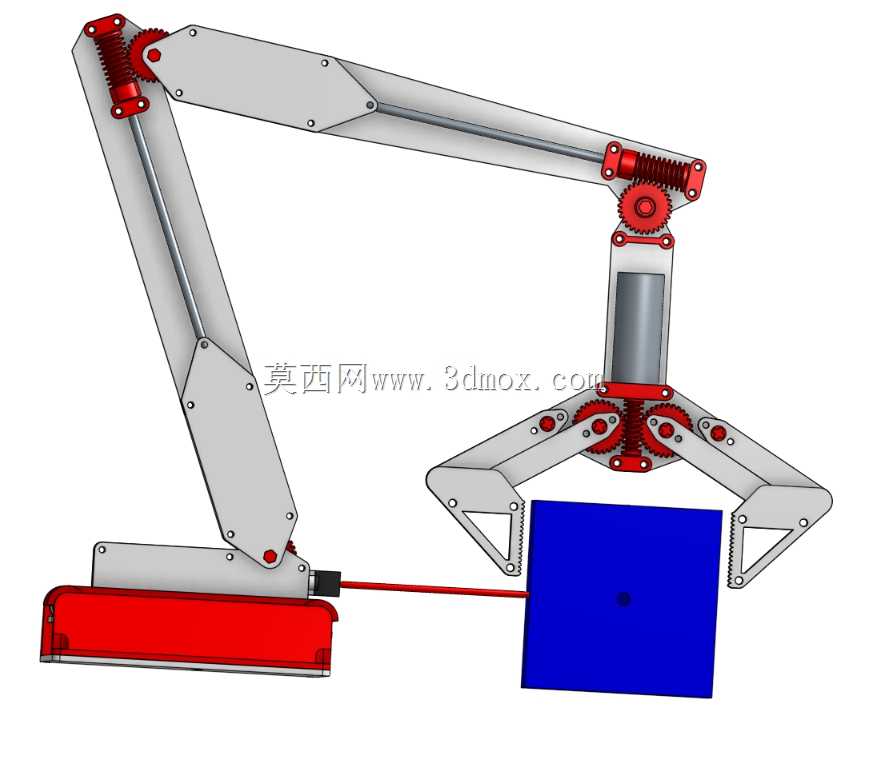

　　末端执行器采用平动夹爪结构，可适配规则块状工件的夹持作业，夹爪开合行程覆盖教学场景常用的标准方块工件尺寸，夹持力可通过关节处的阻尼结构进行微调，避免夹持力过大损坏实训工件或过小导致工件脱落。设计过程中优先考虑教学场景的拆装便捷性，各连杆构件均采用等厚板材加工成型，连接紧固件全部采用通用标准件，学员可在短时间内完成整机拆装，直观理解连杆机构传动原理、多关节运动耦合关系、直线导轨导向特性等机械基础知识。臂体的运动路径经过限位设计，各关节处预留机械限位块，可避免臂体运动过程中出现超程碰撞，同时各运动副的阻尼设置兼顾操作手感与定位稳定性，手动拖拽臂体调整姿态后可保持当前位置不滑落，方便教学过程中进行姿态演示与原理讲解。

　　末端夹爪与臂体末端采用快拆接口设计，可根据实训需求更换不同类型的执行元件，拓展实训项目覆盖范围，底座的滑移驱动预留了标准动力元件安装位，可根据进阶实训需求加装电动驱动组件，实现自动化往复移动作业，无需对原有底座结构进行大规模修改。整体结构无复杂异形曲面构件，加工工艺性良好，适合教学场景下的小批量制作与学员自主加工实践，各构件的尺寸公差设置兼顾装配精度与加工难度，学员采用常规金工实训设备即可完成全部零件的加工制作，完整走完从三维建模到零件加工再到装配调试的全流程实训环节。
