多关节码垛搬运机械臂结构设计

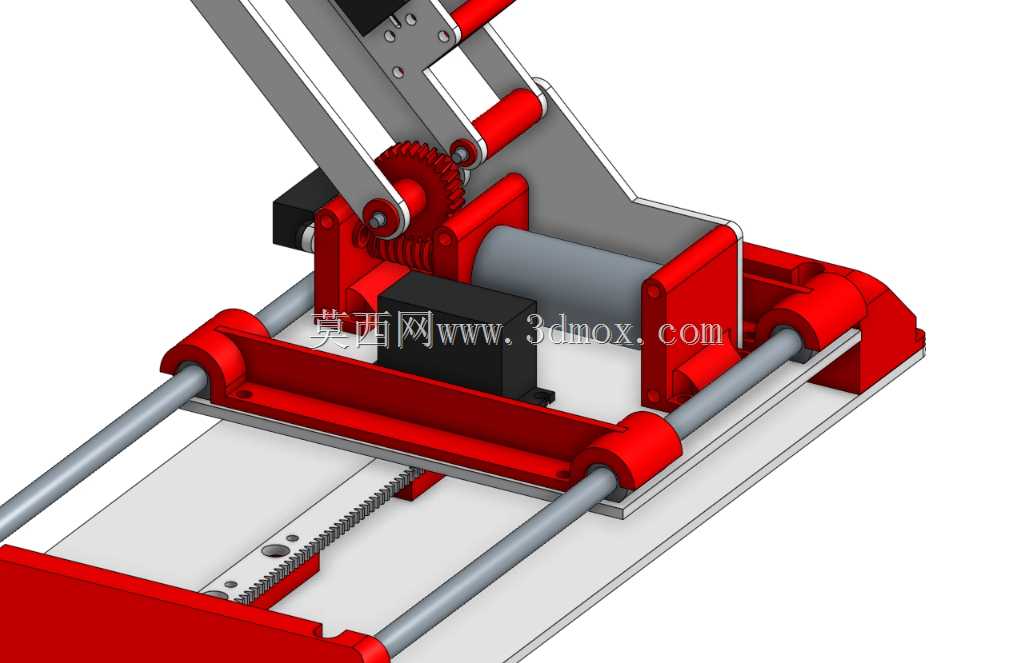

　　这套多关节机械臂采用平行四边形连杆串联构型，整体由底部滑移底座、大臂举升连杆组、小臂伸缩框架以及末端夹持执行器四大部分构成，主要面向中小型工件的工位转运、流水线上下料、教学实训以及轻型码垛场景。底座部分设置直线滑移导轨，驱动单元内嵌于红色基座壳体内部，可带动整臂沿水平方向做横向位移，拓展作业覆盖范围，基座底面预留标准安装孔位，落地布置时可直接通过膨胀螺栓固定于混凝土地面，也可通过转接法兰安装在钢制工作台架上，安装边界需在底座四周预留不小于三百毫米的维护空间，方便后期检修驱动组件与润滑铰接点。

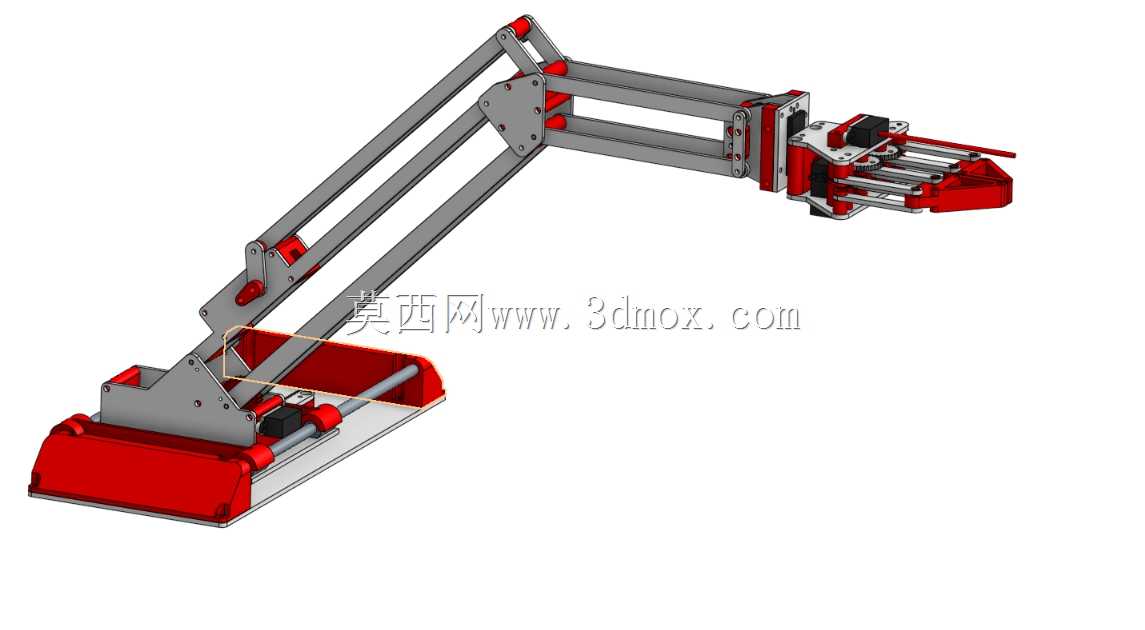

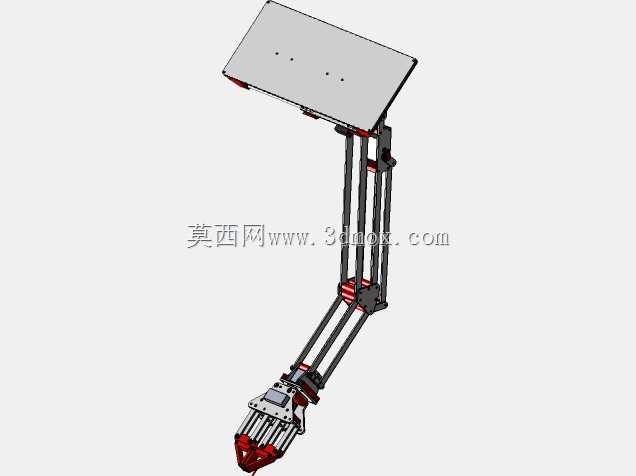

　　臂体主体采用镂空框架式结构，大臂与小臂均使用双平行连杆布局，这种构型的核心优势在于运动过程中末端姿态始终保持水平，无需额外增加姿态补偿轴即可保证夹持工件不会发生侧翻，大幅降低了控制逻辑复杂度。臂架杆件选用矩形铝型材拼接，铰接位置采用加厚钢制连接板做加强，红色区域为受力集中的支座与端盖，既兼顾整体轻量化，又能保证举升负载时的结构刚性，避免臂体出现过大挠曲变形。各关节铰接点均配置回转支承与耐磨轴套，关节驱动可根据负载需求选配步进电机或伺服电机配合减速器输出扭矩。

　　末端执行器采用平行夹爪结构，夹指导向部分使用双光轴导轨保证开合同步性，可适配规则块状工件的抓取，夹指安装面预留拓展孔位，可快速更换真空吸盘、柔性夹指等不同末端工装，适配不同形状物料的搬运需求。整机作业半径覆盖臂展全范围，底座滑移行程可根据现场工位间距调整，举升高度满足常规流水线台面与料架堆叠高度要求。

　　建模过程中所有铰接配合位置均按实际装配间隙预留公差，连杆孔位同轴度、支座安装面平面度都在结构中做了明确体现，框架杆件的拼接位置预留螺栓安装空间，不存在运动干涉区域，臂体全姿态动作时各连杆之间、管线与结构件之间均保留安全间隙。该结构既可以作为高校机器人实训课程的机械结构参考，也可以为轻型搬运机械手的自研设计提供构型参考，工程师可在此基础上根据实际负载参数调整杆件截面尺寸、驱动选型与底座固定方式，快速衍生出适配不同产线工况的专用搬运设备。
