CA6140车床配套锥柄麻花钻结构

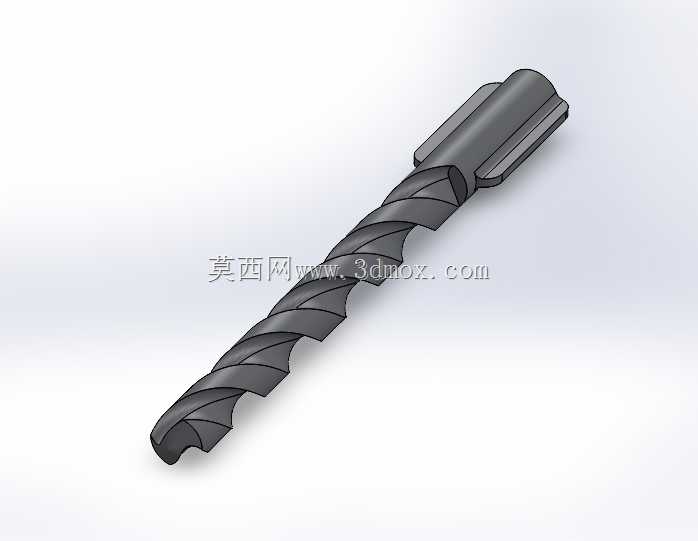

　　这套锥柄麻花钻结构围绕CA6140普通车床的钻孔加工场景搭建，适配车床尾座莫氏锥孔的装夹逻辑，也可对应钻床、镗床等常规金属切削设备的刀具安装需求，主要承担碳钢、合金钢、铸铁等常规金属工件的实体钻孔、扩孔预备工序，是中小批量机加工车间里使用频次极高的通用孔加工刀具。从结构拆分来看，模型完整还原了工作段与装夹段两部分核心特征：工作段包含两条连续螺旋排屑槽、两条主切削刃、横刃以及刃带导向结构，螺旋槽的槽型弧度、槽宽占比、刃带间隙都按照标准麻花钻的成型逻辑绘制，切削时切屑可沿螺旋槽顺畅向外排出，刃带部分既承担钻孔过程中的径向导向作用，也能减少孔壁与刀具外圆的摩擦面积；装夹段采用莫氏锥柄加扁尾的经典结构，锥面依靠过盈贴合传递主轴扭矩，

　　末端扁尾则嵌入尾座套筒的腰形槽内，防止钻头在重切削载荷下出现跟转打滑，锥柄与工作段之间的过渡颈也做了对应结构还原，完整呈现刀具的受力传递路径。建模过程中优先保证装配边界的准确性：锥柄的锥度、大端小端直径、扁尾厚度与宽度都匹配标准莫氏锥套的配合尺寸，装入尾座时锥面可实现全段贴合，不会出现局部干涉、装夹悬空的问题；工作段的外径、螺旋槽导程、切削刃顶角按照常用通用麻花钻的参数区间设定，刃口处的后角、横刃斜角也做了结构体现，方便后续做切削仿真、刀具运动校核或者工装配套设计时直接调用。实际加工场景里，这类钻头装夹在车床尾座后，工件随主轴旋转，刀具沿轴向进给即可完成轴类、盘类零件端面中心孔、径向通孔的加工，排屑槽的走向决定了切屑的排出方向，

　　锥柄的自锁特性可以保障大进给量下的扭矩传递，扁尾结构同时承担拆卸时的退刀受力点，配合斜铁即可快速从锥套中打出刀具。模型把钻头的每一处曲面过渡、刃口棱线、锥面配合关系都做了清晰表达，既可以作为机床刀具库的标准件入库，也能用于加工工艺演示、机床配套工装设计、刀具结构教学等场景，设计时兼顾了结构还原度与工程实用性，没有多余的装饰特征，所有外形特征都对应实际刀具的功能需求，安装尺寸边界完全贴合常规车床尾座的装夹范围，不需要额外修改即可匹配同规格莫氏锥孔的设备使用。
