带电气快接结构的无人机机臂连接组件

　　这套对接组件面向多旋翼无人机机臂的快速拆装场景，核心解决机臂折叠或整机运输时，动力线缆、信号线束反复插拔、接线繁琐的问题。常规无人机机臂与机身之间的走线多采用分体接插件，外场作业时需要手动对准针脚、单独锁紧航插，再完成机臂机械固定，两步操作耗时久，且细小针脚在沙尘、降雨环境下容易进污受损。该组件将机械锁紧接口与电气连接接口整合为同一同轴结构，机臂对接就位的过程中，内部插针与插孔自动完成对位啮合，外圈的旋紧锁扣同步实现轴向拉紧，一次旋转动作即可同时完成机械固定与电气通路连接，大幅压缩外场展开、撤收的操作时长。

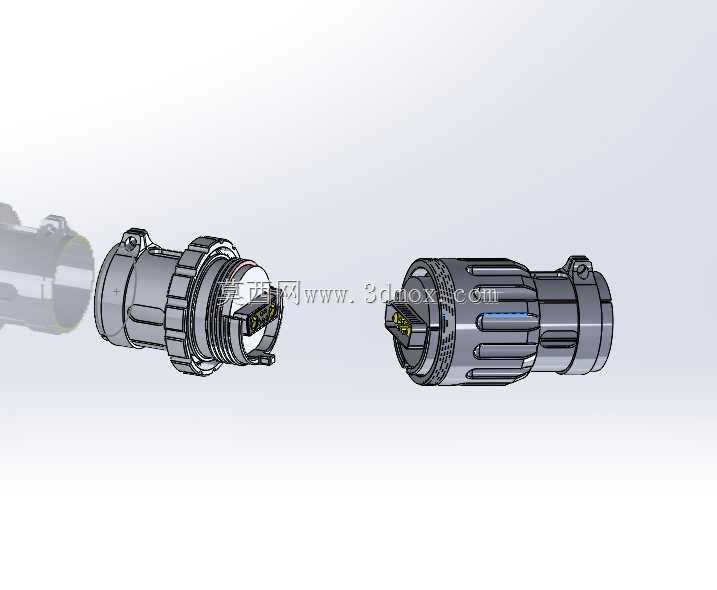

　　从结构布局来看，组件分为插头、插座两个对接半体，二者外壳均采用带加强筋的圆柱构型，外圈滚花纹理兼顾手动旋拧时的摩擦力与壳体抗扭刚度，对接端面设置阶梯式止口，插合过程中先由大直径止口完成粗导向，再引导内部接触件精准对中，避免插针受侧向剪力弯折。接触件区域预留密封胶圈安装槽，配合止口的贴合面可实现对接后的防尘防泼溅，适配野外作业的复杂工况。壳体侧面预留带孔安装耳，可通过螺钉直接固定在碳管机臂的端部转接座或者机身侧板上，安装耳的孔位与周边壳体留出足够扳手空间，装配时不会与机臂内部走线空间发生干涉。

　　设计过程中优先保证对接同轴度，所有配合面的台阶公差按小间隙配合设定，既保证插合顺滑无卡滞，又能抵消无人机飞行时的振动带来的接插件微动磨损。内部电气接触件采用镀金插针插孔，接触电阻稳定，可承载机臂端动力电机的大电流传输，同时预留信号针位用于旋翼转速、电调温度等数据回传。外壳的轴向尺寸经过压缩，不会过多占用机臂内部的走线空间，外径适配主流大载重无人机的碳管机臂安装边界，锁紧旋套的行程经过校核，旋转到位后有明确的卡位手感，防止飞行振动导致锁扣松脱。

　　该结构除了应用在可折叠运输的工业级无人机上，也可适配快速换臂的作业机型，当机臂受撞击损坏时，无需拆解线束、无需专用工具，即可快速更换备用机臂，降低外场维护的难度。建模时完整还原了内部插针、绝缘基座、密封胶圈、锁紧卡扣、外壳加强筋的所有细节，对接状态与分离状态的装配关系清晰，可直接用于机臂连接结构的方案参考、安装校核与3D打印样件验证。
