桌面式焊接烟雾过滤排风装置结构设计

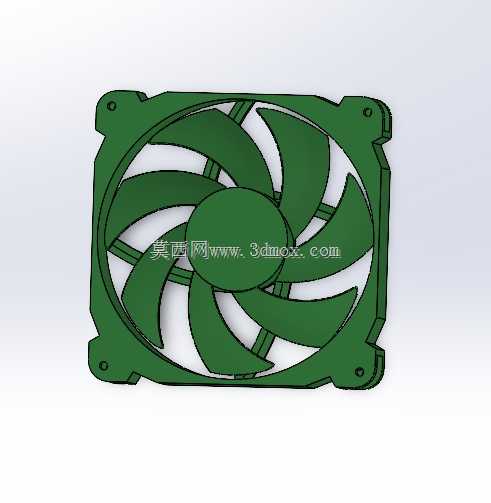

　　日常电子焊接作业中，焊锡丝、助焊剂受热挥发产生的细微烟雾与刺激性气溶胶，长期接触会对作业人员呼吸道造成不可逆损伤，这类小型焊接排烟装置正是面向桌面级电子维修、小批量PCB板焊接、手工电子元件组装场景设计的局部排风净化设备，无需接入车间集中除尘管路，单台即可覆盖单人作业面的烟雾捕集需求。从结构设计逻辑来看，整套装置采用成熟的轴流风机直吸式布局，核心动力选用市面通用的140mm规格12V直流轴流风扇，这类风扇供货渠道充足、运行噪音低、风压参数适配短距离直吸工况，不需要额外设计复杂的风道增压结构，能大幅降低后续加工与配件替换成本。

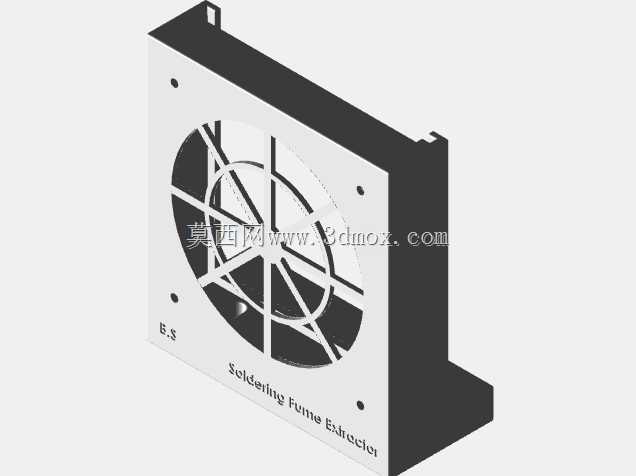

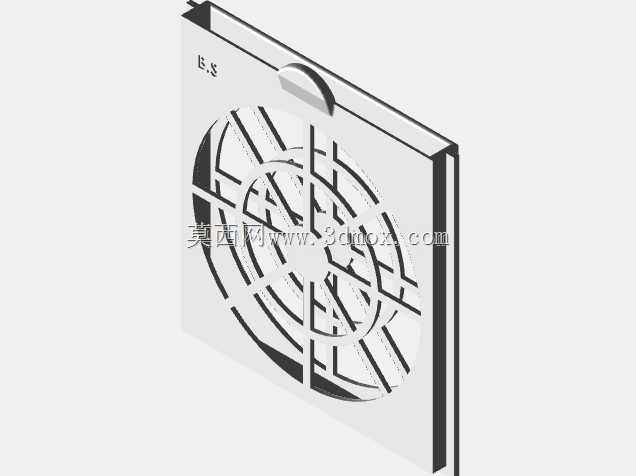

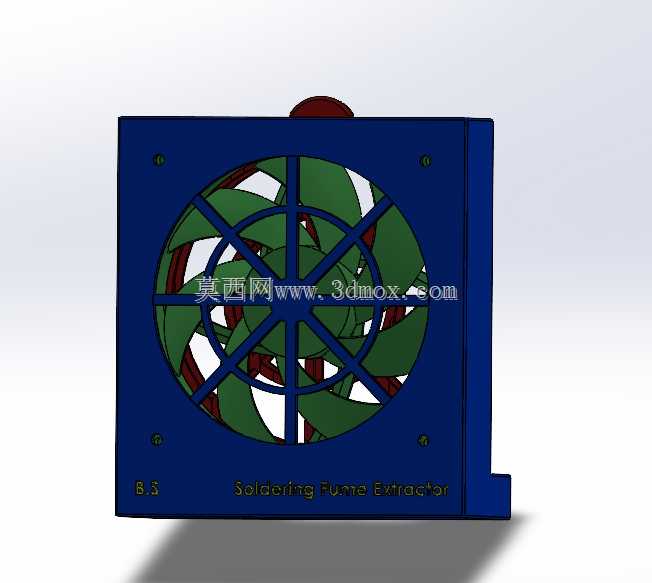

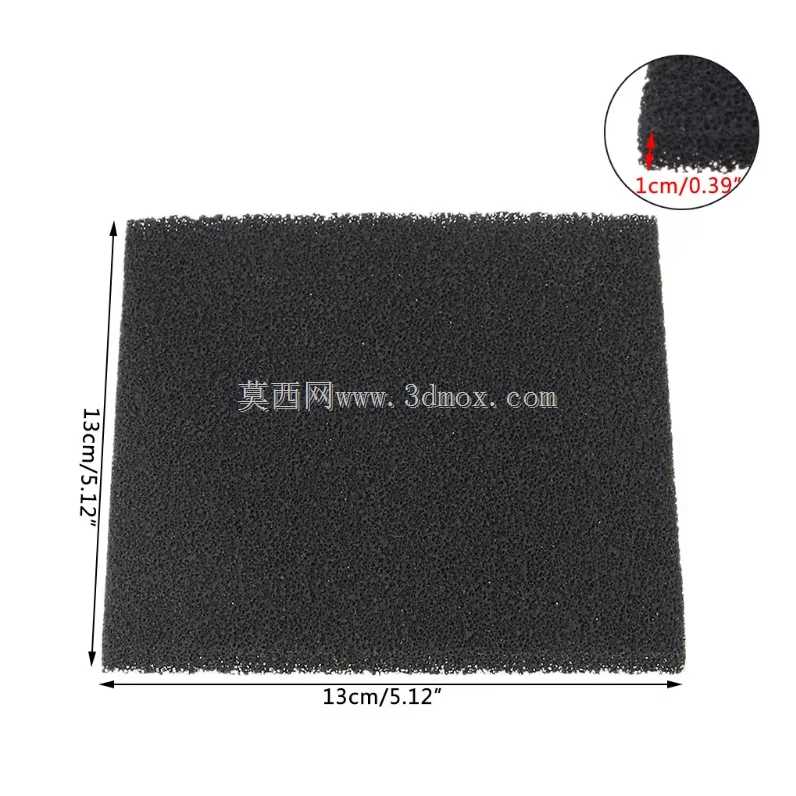

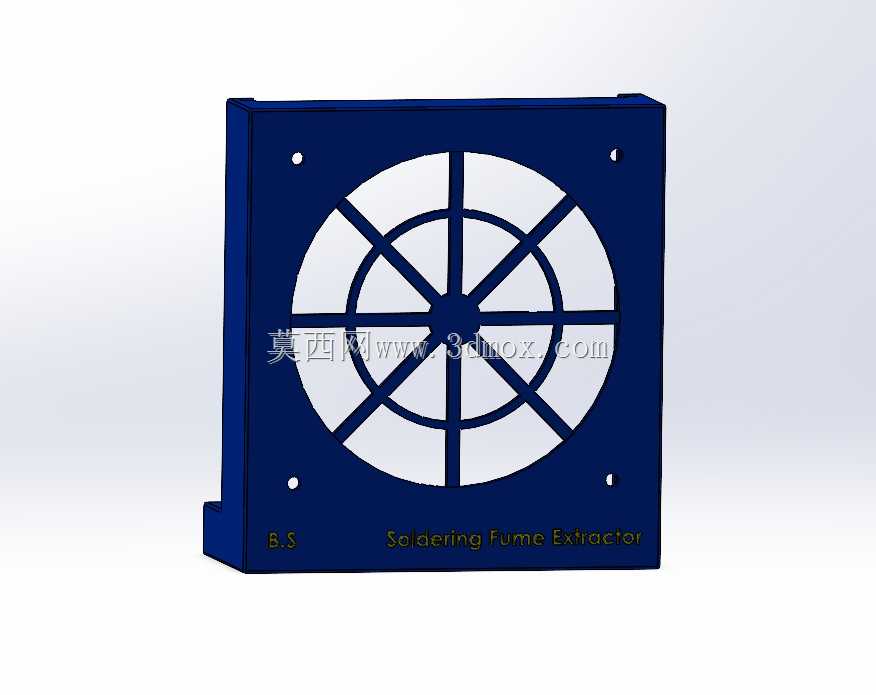

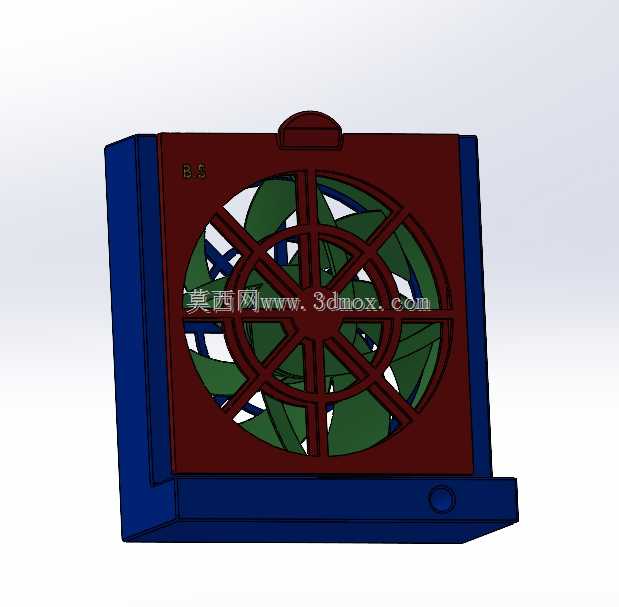

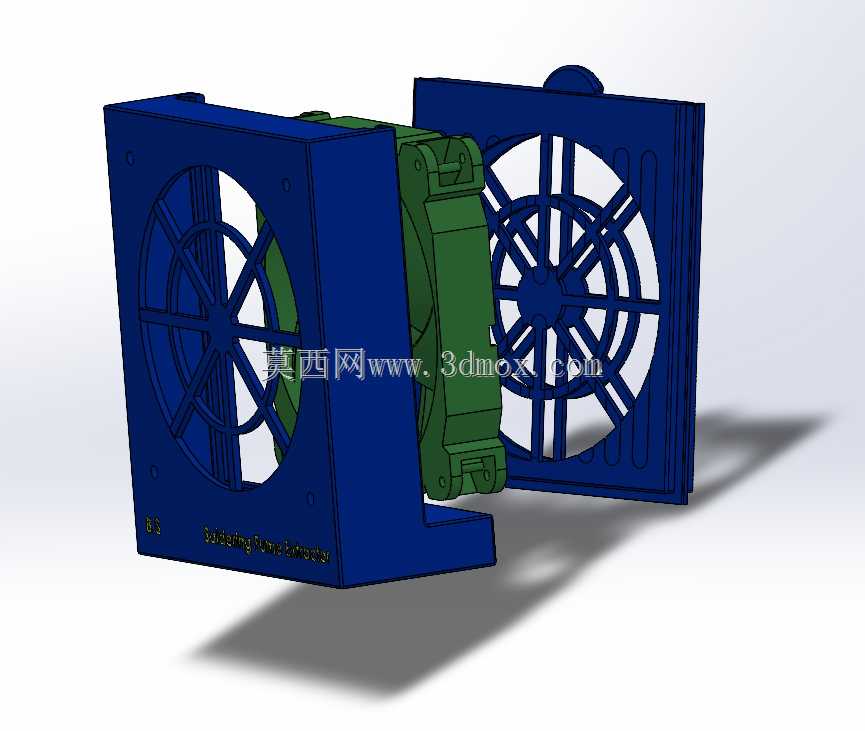

　　装置的外壳采用一体式方形框体结构，框体正面预留与风扇尺寸完全匹配的安装位，四角设置标准风扇安装孔位，可直接适配市售同规格风扇的固定孔距，不需要额外制作转接支架；框体正面的格栅采用放射状加环形加强筋的结构设计，既可以避免异物触碰高速旋转的扇叶引发安全隐患，又能将进风气流均匀导向整个风扇进风面，减少局部紊流带来的风损与额外噪音。框体侧边预留过滤层安装腔，可直接卡装适配尺寸的活性炭过滤棉或初效过滤纤维层，吸入的含烟雾气流经过滤层吸附截留颗粒物与有害成分后，再通过风扇扇叶从后侧排出，避免直排造成二次空气污染，过滤层采用抽拉式卡合结构，日常更换不需要拆解整个壳体，维护操作十分便捷。

　　从安装边界来看，整套装置的外轮廓尺寸与140mm风扇的安装尺寸适配，底部带有小幅延伸的支撑边，可直接平稳放置在工作台面靠近焊接作业点的位置，不需要额外打孔固定，也可以根据使用需求在壳体背部预留挂装孔，配合挂钩固定在工作台侧方挡板或墙面，适配不同作业台的布局要求。设计过程中特意将控制电路做了内置简化处理，框体侧边预留直流电源输入接口，可直接适配常见的12V直流适配器供电，不需要额外配置专用电源模块，用户可根据使用场景选择不同转速的适配风扇，对噪音敏感的场景可选用低转速静音款，需要大吸力的场景可选用高转速高风压款，壳体结构完全兼容同尺寸的全系列140mm直流风扇。考虑到焊接作业时偶尔会有飞溅的高温焊锡渣掉落，壳体选用耐温的工程塑料材质制作，正面格栅的筋条厚度做了加厚处理，既可以避免长期使用受高温烘烤出现形变，也能提升整体结构的抗摔碰性能，日常搬运、挪动过程中不容易出现开裂破损。不同于大型工业焊接除尘设备，这类小型桌面排烟装置的设计核心是在有限体积内实现最优的烟雾捕集效果，进风格栅的中心区域正对风扇轴心的高负压区，放置时将格栅面距离焊接点15-25cm即可形成有效的负压捕集区，焊接产生的上升烟雾会被气流直接带入进风面，不会向作业人员面部方向扩散。

　　结构设计时特意将风扇的安装位做了5mm的下沉处理，扇叶转动时不会突出壳体表面，即使装置意外倾倒也不会磕碰扇叶造成损坏，壳体底部的支撑边做了加宽处理，放置时的重心更低，日常作业中误碰也不容易翻倒。在过滤层的安装腔位置，设计了细密的支撑格栅，既可以托住过滤棉避免其被风扇负压吸得变形贴住扇叶，又不会阻挡气流通过，支撑格栅的筋条间距控制在8mm，既能保证支撑强度，又能尽可能减少对气流的阻挡。整套装置的结构没有复杂的异形曲面，所有结构件都可以通过3D打印或者简易注塑工艺加工制作，不需要复杂的模具结构，个人用户也可以自行根据三维模型加工制作，适配个人电子工作室、维修工位的小范围排烟需求，相比大型除尘设备，这类小型装置占用工作台面积极小，不需要布设复杂的排风管道，插电即可使用，灵活度更高。
