斜面式定位打磨工装块结构设计

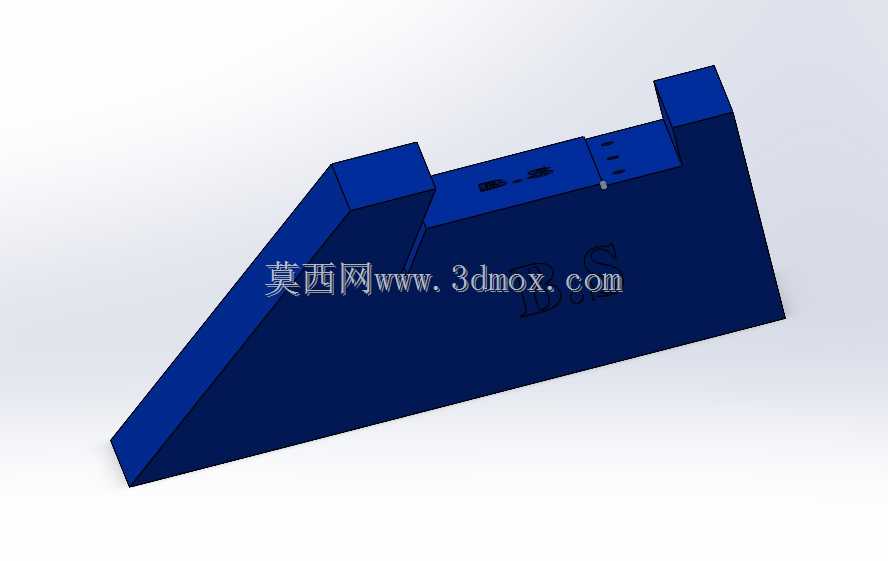

　　在精密机加工、五金件去毛刺、小型零件表面修整的作业场景里，这类斜面结构的打磨定位块是工位上高频使用的辅具，很多一线操作的师傅都有体会，手持工件打磨时很难保证角度一致性，尤其是带斜度配合面的零件，纯手持打磨要么角度超差，要么边缘塌角，批量加工时一致性差，后续装配环节容易出现配合间隙不均的问题，这个打磨块的设计就是针对这类痛点做的结构优化。从实际使用逻辑来看，这个工装块不需要额外的动力配套，直接通过螺栓或者磁吸底座固定在打磨工位的台面上即可，安装边界预留了三个沉头安装位，分别布置在块体的高位端、中部和低位端，安装时可以根据作业人员的操作习惯选择固定孔位，不需要额外加工适配台，常规的铸铁工作台、防静电工作台都能直接固定，整体块体的斜面倾角经过反复校核，刚好适配常见小型冲压件、注塑件飞边打磨时的手持操作角度，操作人员把待打磨工件靠在斜面上，手腕不需要刻意弯折维持角度，长时间作业的疲劳度能降低不少。结构设计上没有做多余的复杂曲面，整体采用直角块加斜面的主体构型，高位端的凸起挡边是核心的定位基准，待打磨工件的端面可以直接抵在挡边侧面，限制打磨过程中工件的轴向窜动，斜面中部开的两个窄槽是排屑通道，打磨产生的金属碎屑、塑料磨屑不会堆积在定位面上，避免碎屑垫在工件下方导致打磨角度偏移，靠近挡边位置的三个浅沉孔是备用的定位销安装位，遇到带定位孔的异形工件时，可以插入对应直径的定位销，快速实现工件的精准定位，不需要每次打磨前反复找正角度。

　　从尺寸边界来看，块体的低位端厚度控制在15mm左右，高位端厚度根据斜面倾角做对应抬升，整体长度控制在200mm区间，宽度在80mm左右，不会占用过多的工作台面空间，同时又能覆盖绝大多数长度在150mm以内的小型零件打磨需求，块体的所有棱边都做了R2的倒角处理，避免操作过程中锋利棱边划伤操作人员，也减少工件磕碰工装时产生的碰伤缺陷。实际使用时，这个打磨块不仅能用来做手持打磨的定位靠山，也可以配合小型台式砂轮机、气动打磨笔使用，把工件靠在斜面上匀速进给，就能打磨出固定角度的倒角或者焊接坡口，相比通用的平口钳固定工件打磨，这种开放式的定位块装卸工件的速度更快，不需要反复松紧钳口，单工位的作业效率能提升30%以上，尤其是针对小批量多品种的加工场景，不需要针对每个零件做专用工装，通过调整工件在斜面上的倚靠位置，就能适配不同长度、不同打磨位置的零件加工需求。

　　设计过程中特意规避了薄壁结构，整个块体的最薄位置也保留了10mm以上的壁厚，日常使用中即使受到磕碰、工件撞击也不会出现变形，长期使用的定位精度保持性好，不需要频繁校准基准面，斜面的表面粗糙度控制在Ra1.6以内，工件倚靠滑动时不会出现卡滞，也不会因为表面过于光滑导致工件定位打滑，中部的排屑槽深度控制在3mm，既能够顺利排出磨屑，又不会削弱块体的整体结构强度，安装沉孔的深度做了适配，固定螺栓拧紧后螺栓头不会高出块体表面，避免刮蹭工件或者操作人员的手部。

　　很多车间在做这类工装时容易忽略操作人机工程，要么斜面角度太陡导致工件容易滑落，要么角度太平导致手腕需要持续上抬，这个结构的斜面角度经过多轮一线操作测试，选定的角度刚好让操作人员的手臂处于自然放松的状态，打磨时的进给方向顺着斜面走向，施力更顺畅，打磨出来的表面均匀性更好，不会出现局部打磨过量的问题，高位端的挡边高度做了20mm的设计，既能挡住工件避免打磨过程中工件滑脱，又不会因为挡边过高干涉打磨工具的操作空间，不管是用砂纸手工打磨，还是用气动旋转磨头打磨，工具都不会碰到挡边结构。
