CA6140车床配套水箱罐体结构设计

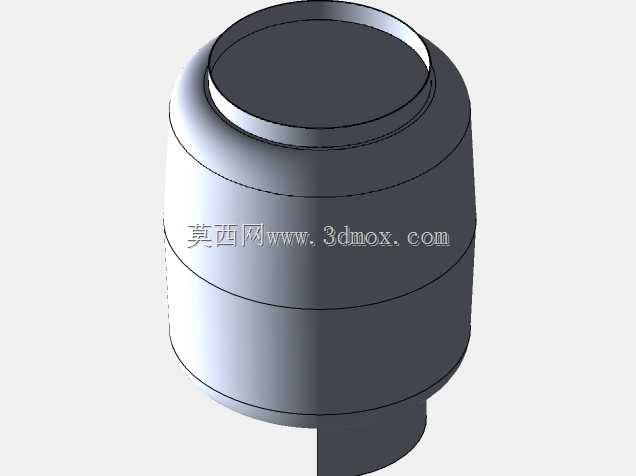

　　在普通卧式车床的现场改造与附件配套设计中，切削液储液罐体是容易被忽略却直接影响整机运维体验的部件。CA6140作为车间里保有量极大的通用车床，其冷却系统的储液单元需要兼顾容纳切削液、承接回流、避让床身安装空间以及方便日常清理等多重需求，本次罐体结构正是围绕这类机床辅机的实际装配场景展开。从外形上看，主体采用大直径回转体构型，顶部设置带环形台阶的敞口结构，该台阶并非装饰特征，而是为箱盖或者滤网托架预留的定位止口，环形凸边的宽度与高度按照常用密封胶条以及盖板搭接量确定，保证盖板放置后不会侧向滑移，同时能阻挡切削液在车床高速启停、液面晃动时从边缘溅出。罐体侧壁并非单一圆柱面，中段带有平缓的环向过渡曲面，

　　这种造型一方面是拉伸成型过程中材料流动的自然结果，另一方面也提升了薄壁罐体的环向刚度，避免盛满液体后侧壁出现明显鼓胀。底部收窄形成小直径的下伸接口段，该段用于对接排污管路或者安装液位检测附件，居中布置的接口让沉积物能够随液体流向最低点，日常换液时无需人工掏取箱底积屑。建模过程中先绘制半幅前视轮廓再旋转生成主体，能够保证所有回转特征同轴度一致，省去后续反复修正圆度的工作量；底部成型后，在侧壁上部绘制两道间距3毫米的平行轮廓，通过挤出特征形成顶部的加强凸缘，两道凸缘之间的凹槽恰好嵌入密封件，相比单道翻边结构，防渗漏冗余度更高。罐体下部的手柄类连接部位采用局部异形裁切，配合放样特征获得与安装支架贴合的实际轮廓，

　　保证罐体落座在车床支座上时接触面均匀承重，不会出现局部点支撑导致的应力集中。最后通过开口切除与抽壳命令设定均匀壁厚，在保证整体容积的前提下控制自重，壳体内部保留的光滑曲面没有死角，切屑与油污不会在拐角处淤积。从安装边界来看，罐体最大外径需小于车床床腿之间的预留净宽，顶部敞口高度要低于溜板箱的最低运动极限，避免刀架纵向移动时发生干涉；底部接口的伸出长度要预留出弯头与球阀的安装空间，侧面异形连接位的孔位与支座安装孔一一对应，装配时无需额外配焊。这类罐体在实际使用中承担切削液储存、杂质初步沉降以及冷却泵供油源的作用，回转体造型相比方形焊接箱体更易采用拉伸或者旋压工艺成型，内壁无焊缝也减少了锈蚀渗漏隐患，结构细节完全围绕车间车床冷却系统的长期使用需求设置。
