机床CA6140双孔铰接限位支座结构

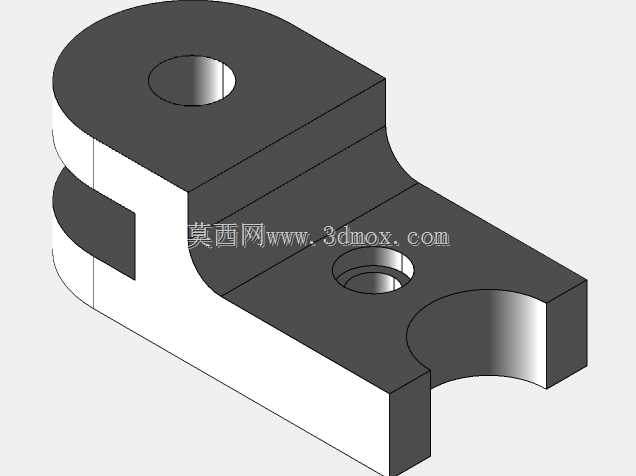

　　该铰接支座构件多用于普通卧式车床溜板箱、进给操纵机构或挂轮架附近的传动限位与铰接支撑场景，在CA6140系列车床的改造、测绘复刻以及老旧机床备件修配工作中十分常见。零件整体采用分层叠合式块状结构，上下两层板体通过中部立壁连为一体，上层板为完整的带圆孔耳板结构，下层板一端开设同轴通孔，另一端加工出半开放的U型卡口，两层板之间预留出均匀的间隙槽，该间隙可直接容纳配套的拨叉、连杆端头或铰接销轴组件，装配时无需额外加装隔套即可留出连杆摆动的活动空间，减少了装配时的垫片选配工序。

　　从受力逻辑来看，上层完整耳板主要承担铰接销轴的径向剪切载荷，圆孔周边做了加厚实体处理，销轴穿入后可绕孔位完成小角度摆动；下层板的通孔用于穿入紧固螺钉或第二根定位销轴，端部的U型卡口则可卡入床身导轨旁的定位轴颈，既限制支座自身的转动自由度，又能在连杆往复动作时承受侧向的拉扯力，避免支座在频繁换向的进给操作中出现松脱偏移。

　　建模过程中首先以底部安装基准面为草图基准，先绘制下层板的外轮廓，将端部半圆弧卡口、侧边直边与中部过渡圆角一次性闭合草图，拉伸得到下层基体；随后偏移对应板厚高度绘制上层耳板轮廓，保证两板的外侧立面在同侧对齐，拉伸后通过合并实体将中部连接立壁与上下板融合为整体。两处通孔均采用完全贯穿的切除特征生成，孔口边缘保留自然的锐边结构，实际加工时可根据销轴配合精度选择铰孔工艺，保证H7级的间隙配合要求。两层板之间的槽口宽度直接对应配套连杆的厚度，建模时槽宽尺寸需预留0.2~0.5mm的活动间隙，防止连杆摆动时出现卡滞。

　　安装边界方面，零件整体长度方向以U型卡口的半圆弧中心到上层耳板孔中心的距为核心定位尺寸，安装时卡口先卡入床身预设的定位圆柱，再穿入下层孔的紧固螺钉完成预固定，最后穿入上层耳板的铰接销轴连接操纵连杆，整个构件的外轮廓无突出尖角，所有转角处的铸造圆角均保留在非配合面，既符合铸件的拔模工艺要求，也能避免应力集中在板件衔接处出现断裂。这类支座在机床长期运行中主要承受反复的交变载荷，结构上的分层开槽设计同时兼顾了铰接容纳、定位防转与载荷分散三个功能，没有多余的冗余结构，是机床操纵连杆系统里典型的紧凑式支撑连接件。
