家用香皂盒冷流道注塑模具结构

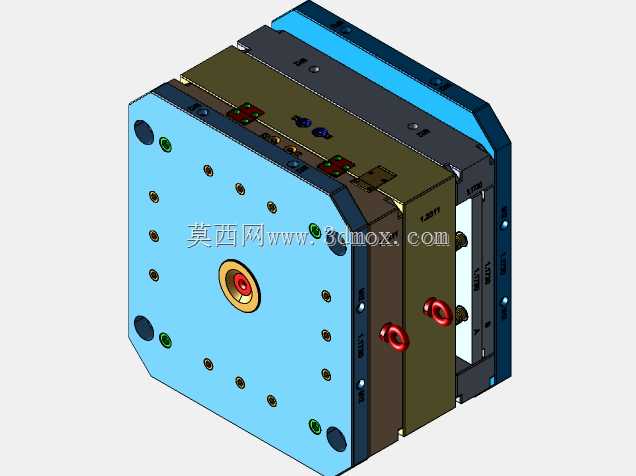

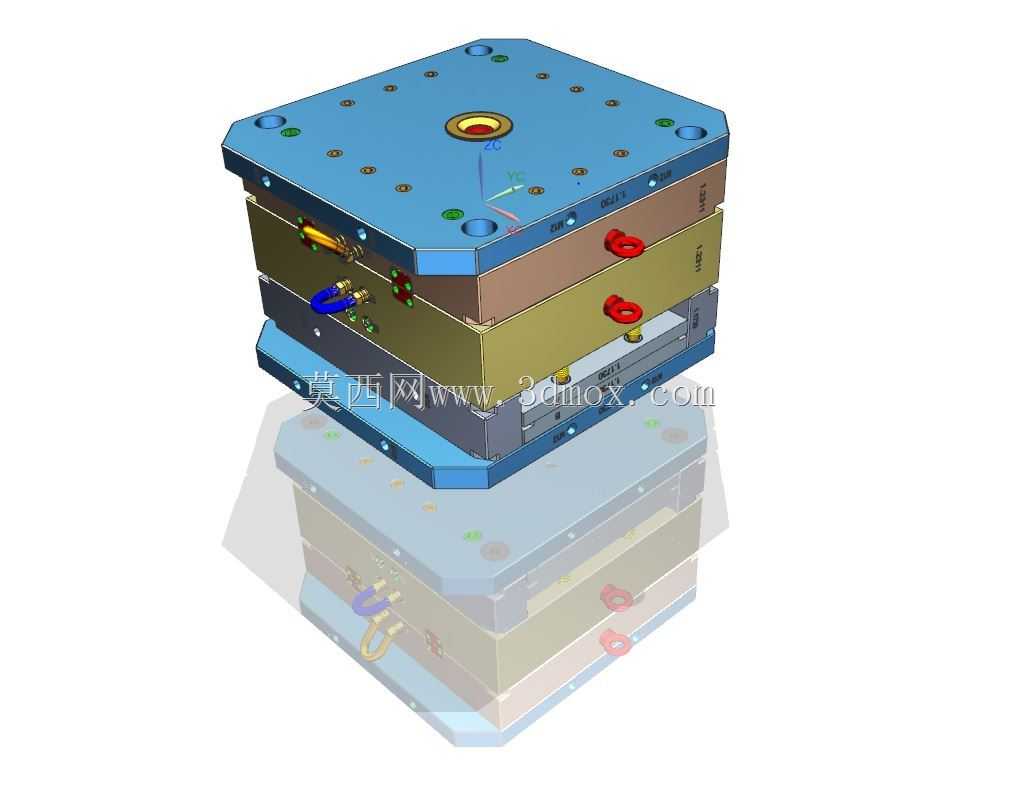

　　这套三维结构围绕家庭卫浴场景中的香皂承托塑件展开，模具采用冷流道进胶方案，整体外形边界控制在446mm×496mm左右，属于中等规格两板注塑模。从现场布置看，模具正面设置定位环与主浇口衬套，侧面预留冷却水嘴，开合方向、顶出方向和注塑机喷嘴轴线保持一致，能够直接对应常见卧式注塑机的安装空间。

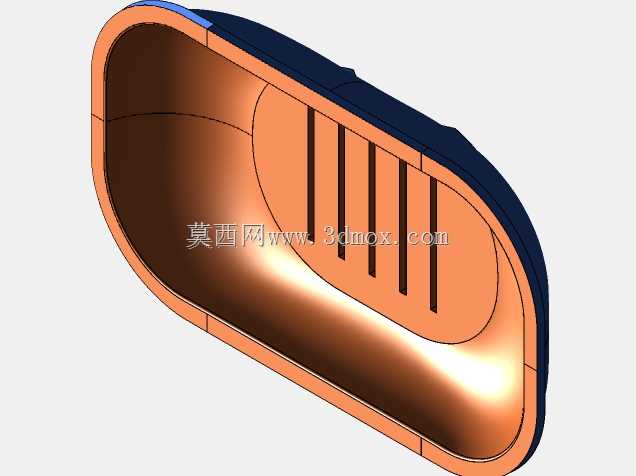

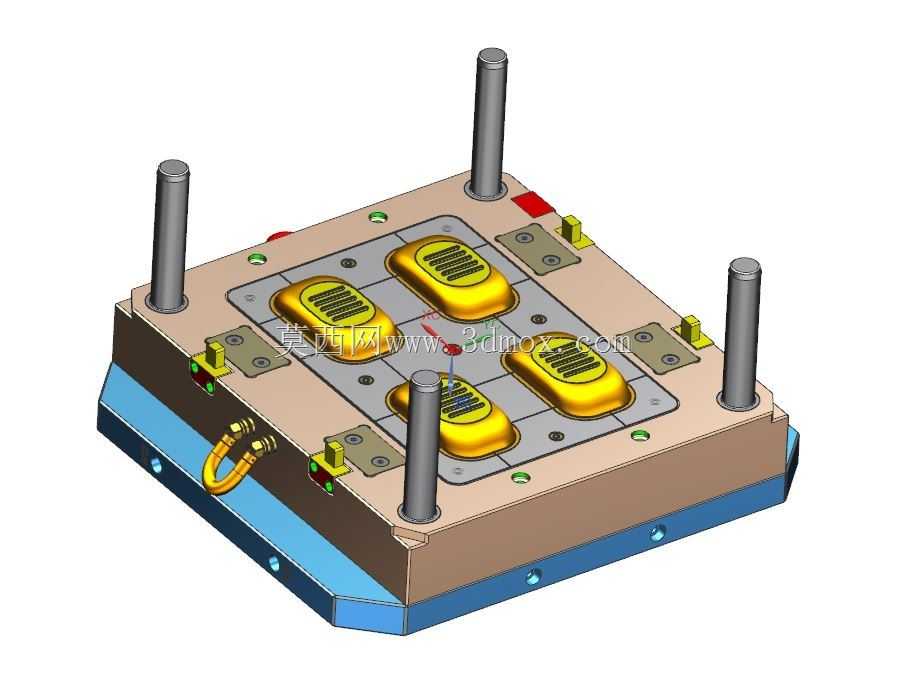

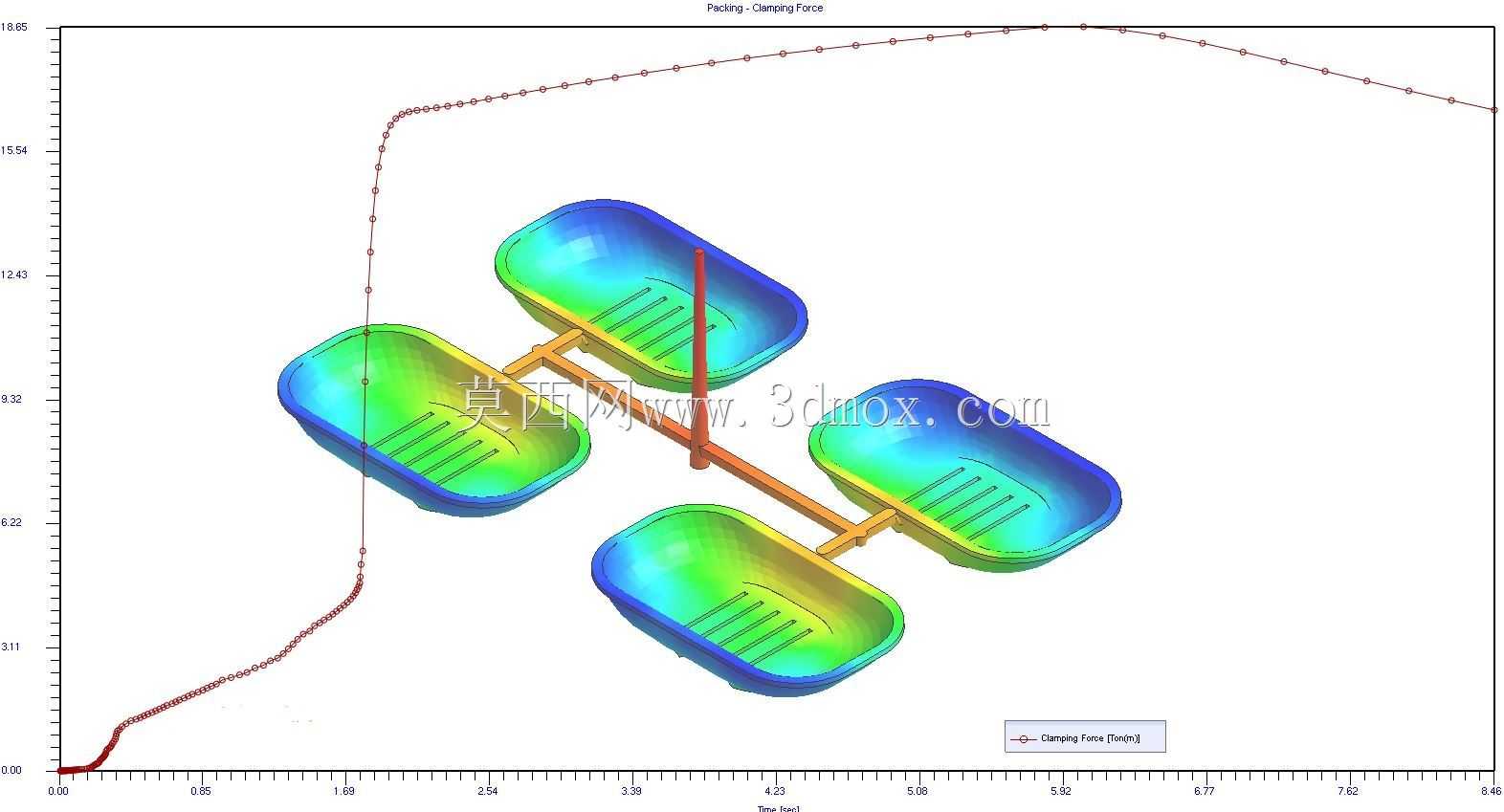

　　塑件本身属于薄壁日用品，外观面需要兼顾顺滑触感与批量成型稳定性，因此型腔侧优先保证表面连续性，型芯侧则承担背部加强筋、支撑脚和局部卡位结构。模具分型线沿塑件外缘转折布置，避免在可视面上形成明显夹线。A板、B板分别承担型腔与型芯安装，板件厚度根据注射压力、锁模力分布和冷却管路走管空间确定，既不能过度增厚造成热容量偏大，也不能削弱承压区域。

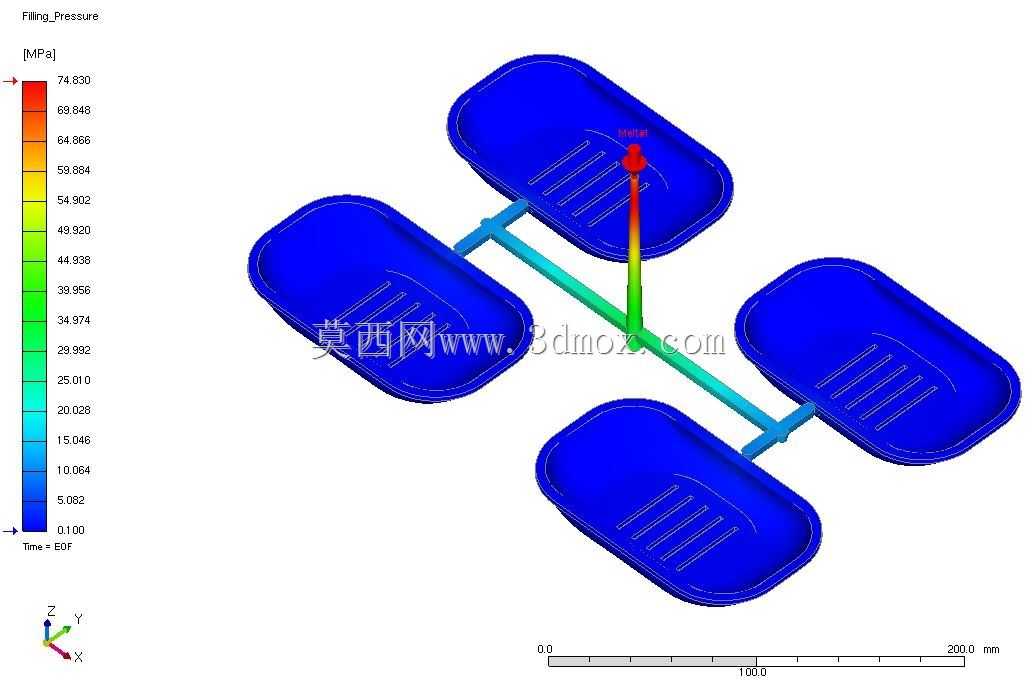

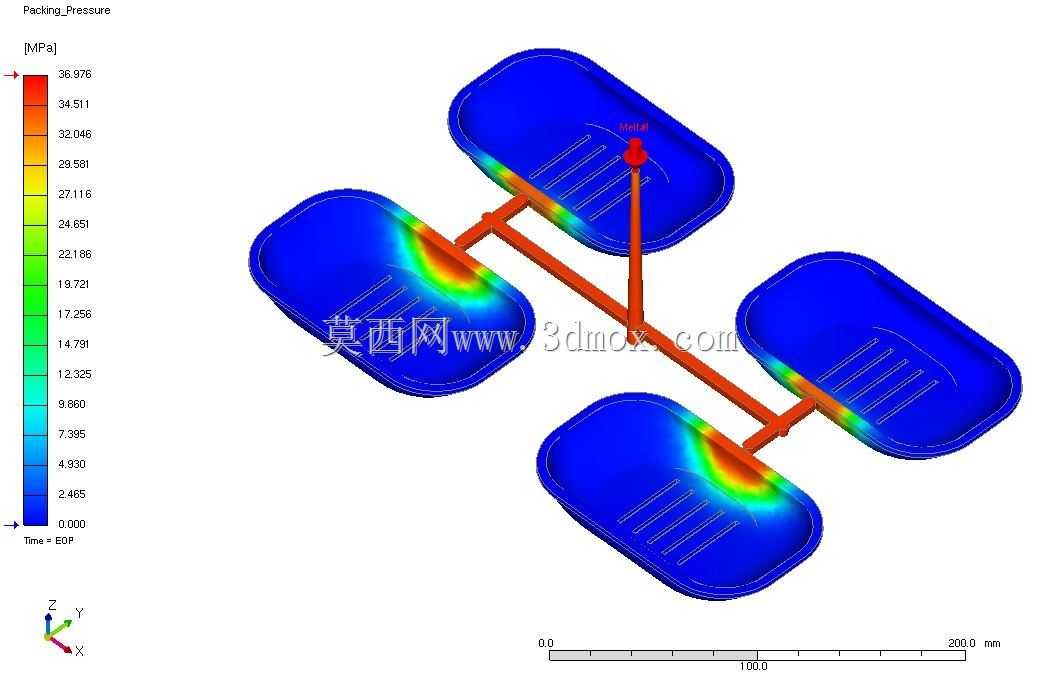

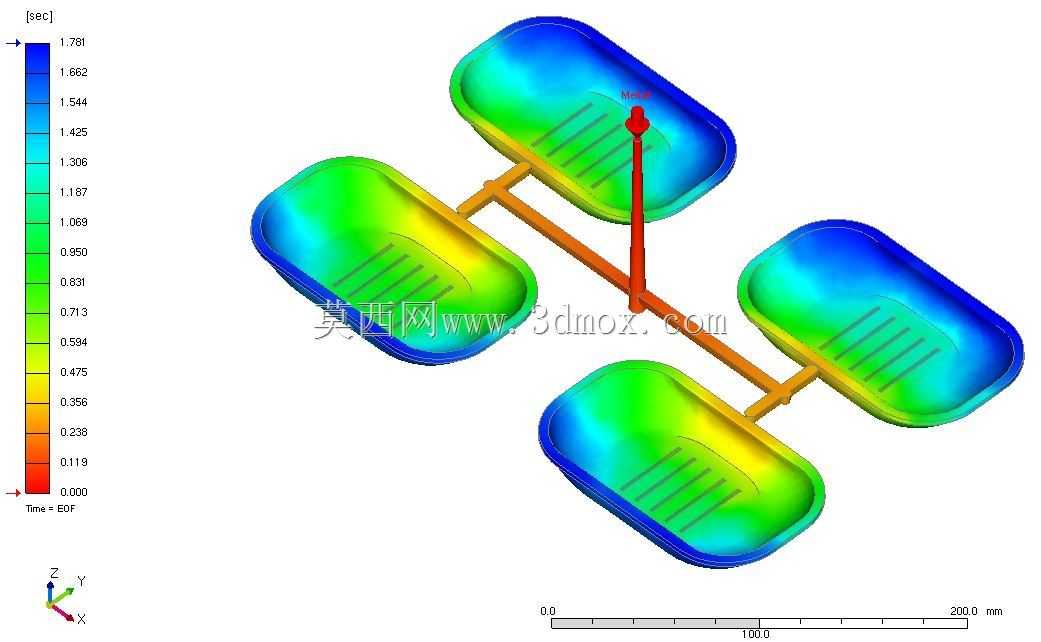

　　浇注系统采用冷流道形式，主流道从定位环中心进入，分流道在分型面上延展至型腔周边。浇口位置选择在非主要外观区域，使熔体填充路径尽量短而均衡，减少香皂盒长边沿方向的迟滞和困气。对于这类家用塑料件，材料流动性较好，但薄壁区域容易出现短射或熔接痕，因此流道截面、冷料井和浇口搭接需要在建模阶段反复核对，保证充填末端压力能够传递到位。

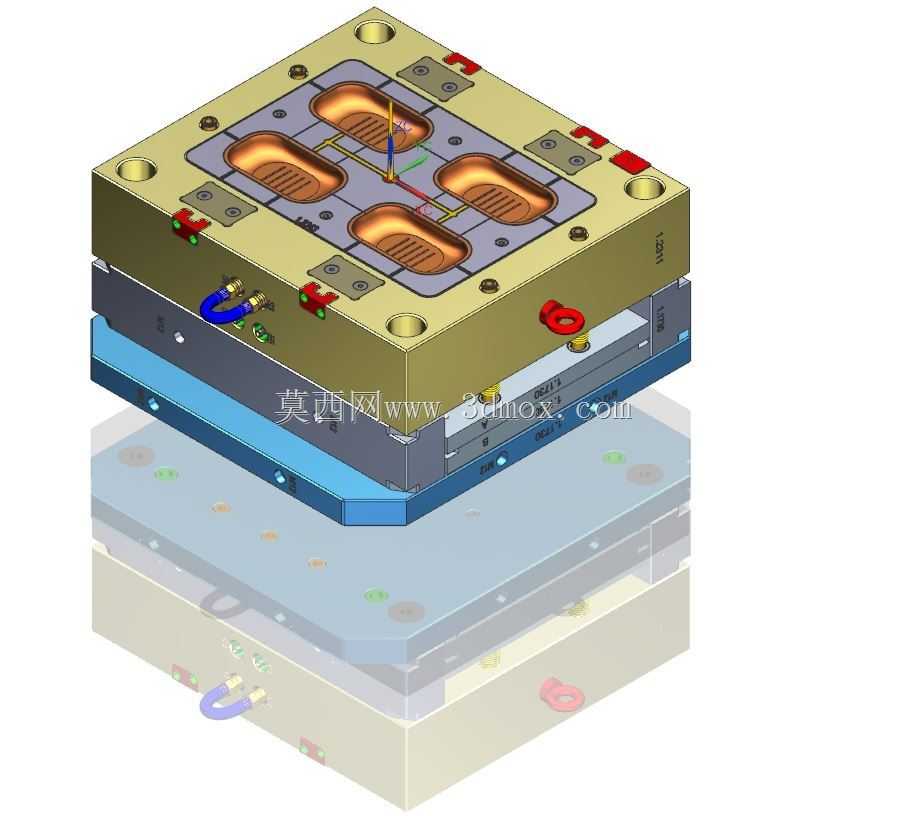

　　冷却系统在定模、动模两侧分别布置回路，红色水嘴位置对应外接水管接口。回路贴近成型区域，同时避开顶针、导柱、螺钉和流道，防止水路与机构干涉。型芯深处若热量集中，需要通过隔水板或近距离回路加强散热；型腔侧则重点控制外观面温度均匀，避免塑件因冷却速率差异产生翘曲。香皂盒底部与侧壁转角较多，冷却不均会直接影响脱模后的平面度。

　　推出机构采用直型顶针为主，顶出点布置在加强筋、边缘厚壁和支撑结构附近，避开薄而平的外观面。顶针排布遵循受力平衡原则，使塑件开模后随动模移动，再由注塑机顶棍通过推板、顶针板同步推出。回针、导柱和限位结构保证顶出板往复运动稳定，合模时推出系统能够准确复位。对于深度不大但包紧力分散的壳体件，顶针数量过少会造成局部顶白，过多则会增加型芯加工和后期维护难度。

　　模架外侧的锁模块、吊环孔、定位边和压板空间均按上机要求设置。三维建模时需要把模具总厚、注塑机拉杆间距、顶出行程、喷嘴对接半径以及水管接头操作空间一起校核，不能只看成型零件。侧方还需预留机械手取件或人工取件的开放空间，使塑件顶出后不会被导柱、水嘴或机体干涉。整体结构体现了日用品注塑模在成型效率、制造成本、维护便利性和塑件外观质量之间的平衡。
