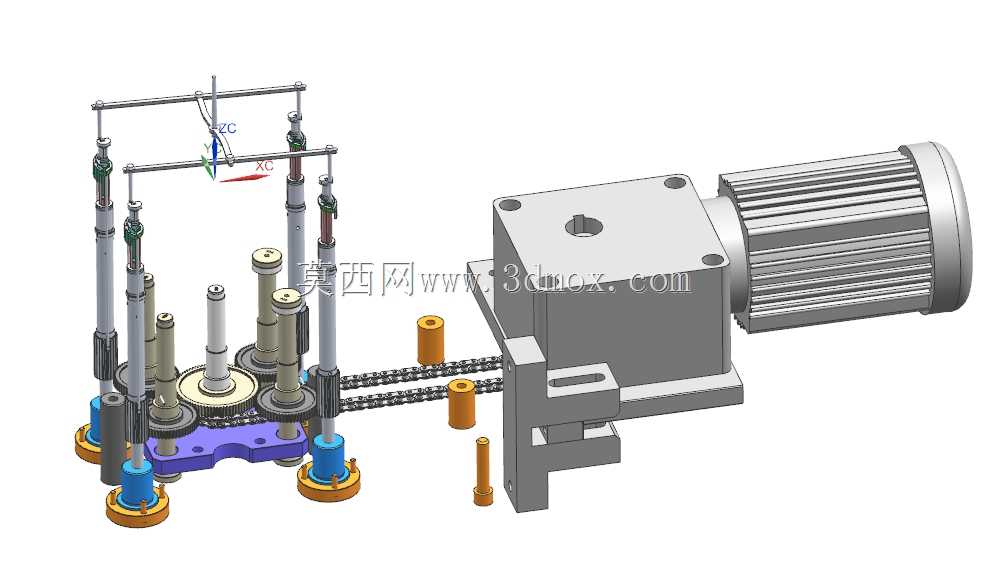

带滑块挺杆与驱动电机的注塑模具结构

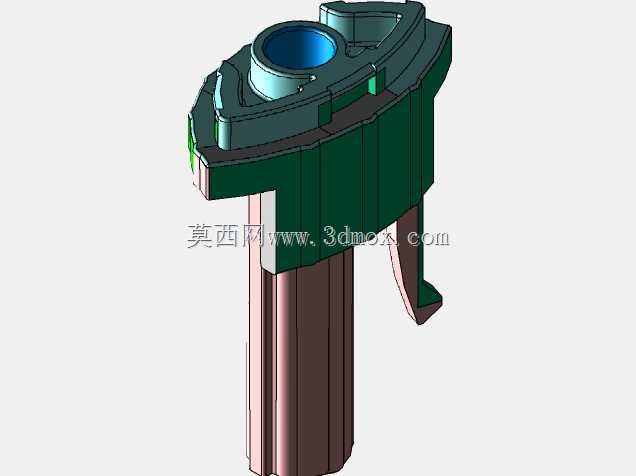

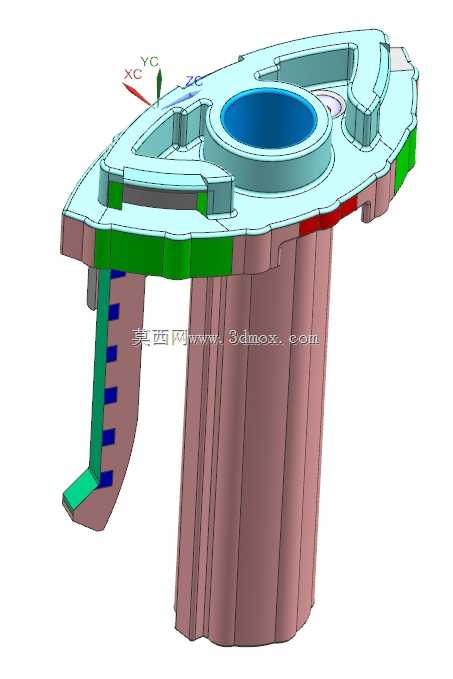

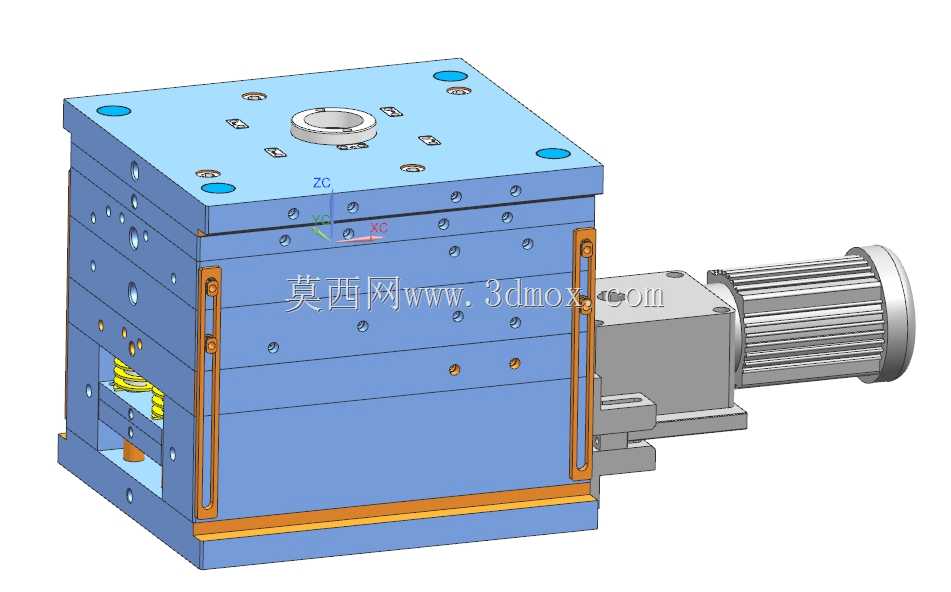

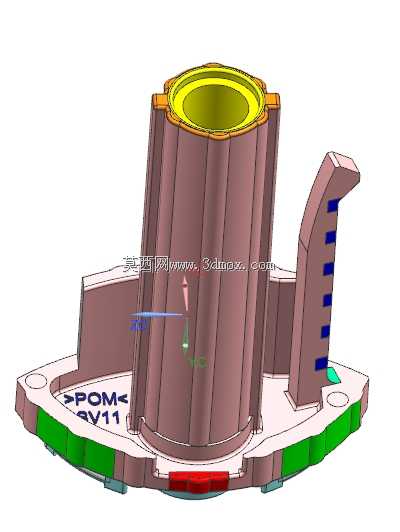

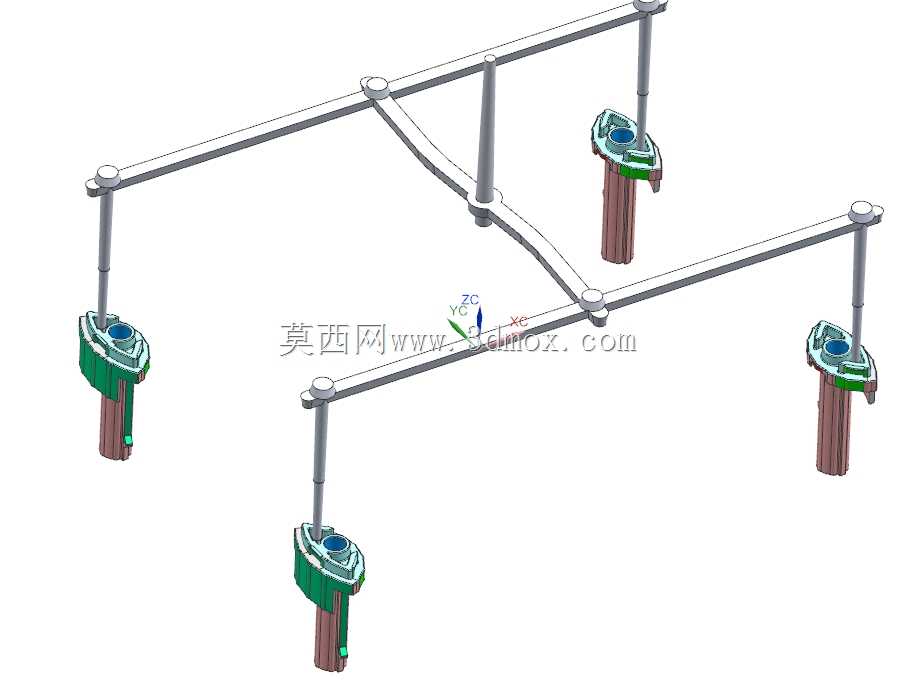

　　这套模具结构主要面向中小型注塑件的批量成型生产场景，常见于消费电子外壳、精密塑料接插件、小型家电结构件的注塑加工环节，适配卧式注塑机的安装工位，整体安装边界控制在常规300吨以内注塑机的容模尺寸范围内，导柱间距、模脚高度、浇口套定位尺寸均符合行业通用装夹规范，无需额外改装即可快速上机适配。结构上集成了侧向抽芯滑块、可活动挺杆组件以及独立驱动电机单元，区别于传统依靠注塑机开模动力驱动滑块的结构，这套设计的侧滑块抽芯动作由配套电机提供动力，能够实现抽芯行程、抽芯速度的独立调控，避免开模动力联动带来的动作时序冲突，尤其适合带有多方向侧凹、倒扣结构的复杂注塑件成型，可有效减少成型后塑件的顶出变形风险。挺杆组件采用松动式配合设计，

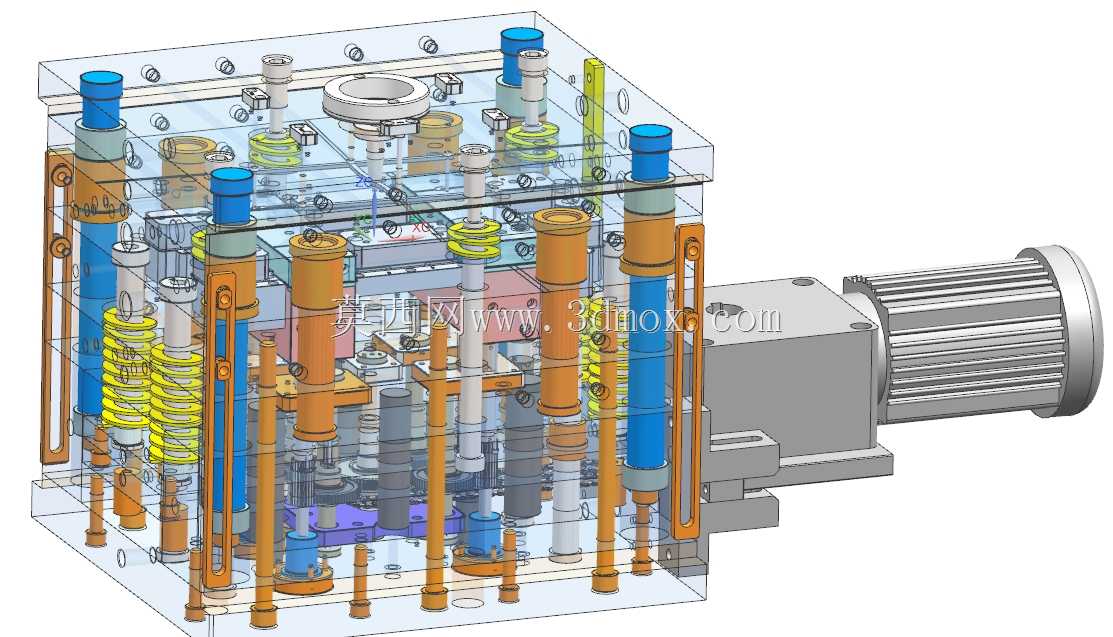

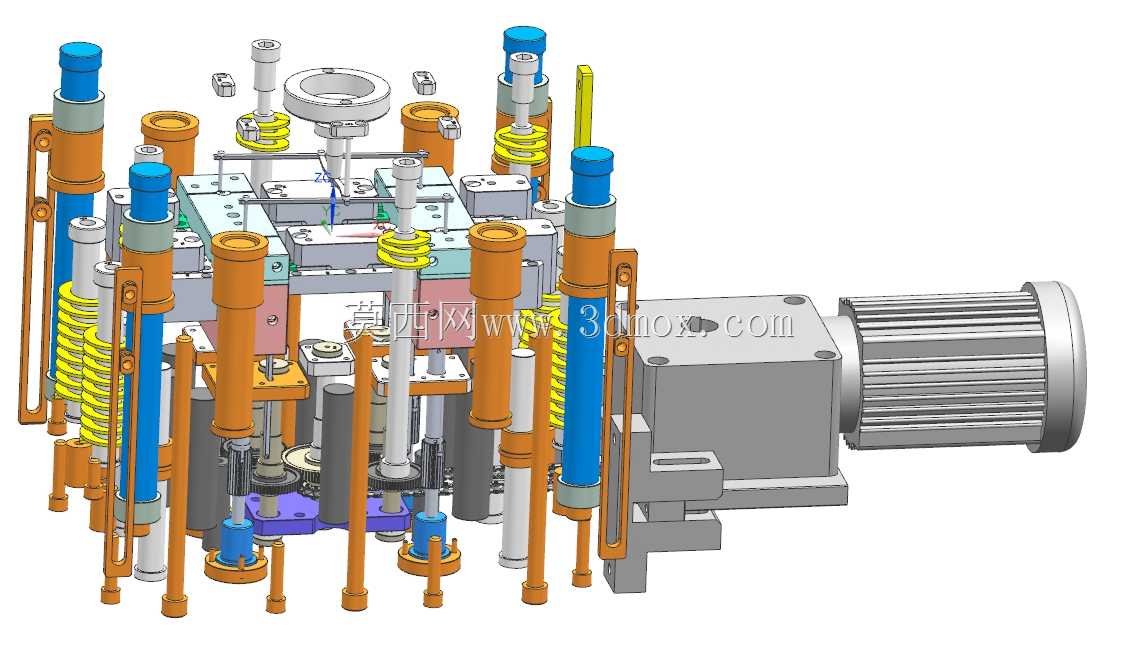

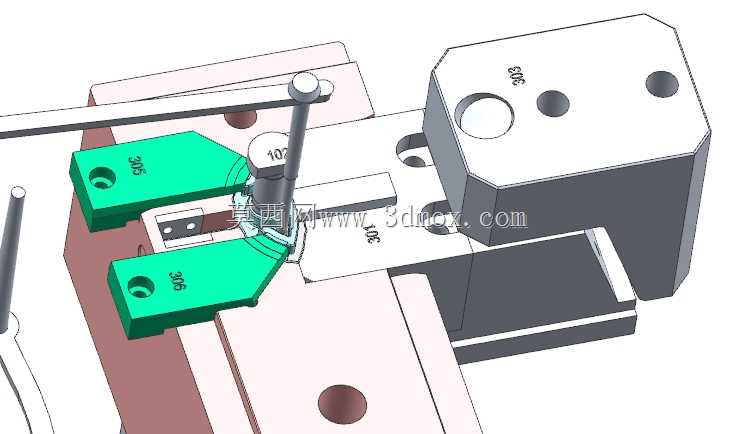

　　在顶出阶段可根据塑件不同位置的包紧力自动适配顶出行程，避免刚性顶杆对塑件表面造成顶白、顶穿缺陷，同时配合多组复位弹簧实现合模阶段的精准回位，复位精度可控制在0.02mm以内，保障连续生产过程中的动作可靠性。整套结构的导向系统采用多组独立导柱导套配合，导柱表面做硬化处理，配合自润滑导套减少长期往复动作的磨损量，模架部分采用标准模胚为基础做定制化加工，各模板的开框深度、避空位置均经过受力校核，避免注塑过程中模腔压力过大导致的模板变形。驱动电机通过连接法兰直接固定在模架侧方，输出端通过传动结构与滑块抽芯机构直连，传动路径短、传动间隙小，抽芯动作的重复定位精度高，可配合注塑机的控制系统实现动作时序的精准匹配，在合模前完成滑块锁紧、

　　开模后第一时间完成侧抽芯动作，缩短单模成型周期。冷却水路的排布围绕模腔、滑块以及挺杆安装区域做分层设计，保障成型过程中模温均匀性，减少塑件因冷却不均产生的翘曲问题，同时各水路接口均设置在模架非操作侧，避免装模、生产过程中管路干涉。整套结构的设计充分考虑了加工便利性与后期维护成本，所有易损件均采用标准件规格，磨损后可快速更换，滑块与模架的配合面设置耐磨板，长期使用后仅需更换耐磨板即可恢复配合精度，无需整体返修模架。
