便携立式合金储料承压罐体结构

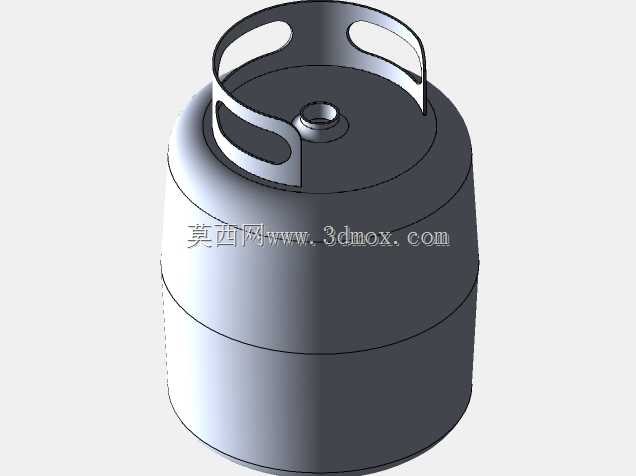

　　该罐体结构面向小型移动式介质储存场景，常见于户外作业补给、小型实验装置配套、便携流体中转以及轻量化承压储料单元的方案验证环节。整体采用立式回转体布局，下部为大直径直筒储腔，中段通过平缓环向过渡收束，上部设置带加强轮廓的端盖与中心接口，顶部集成一体式提手结构，兼顾静置放置稳定性与短距离人工转运便利性。建模过程从罐体右半侧轮廓入手，以正面视图中的母线为旋转截面，绕中心轴回转360度生成主体储腔，保证筒壁壁厚均匀、环向应力传递连续，避免多段拼接带来的曲面错位与壁厚突变。顶部弧形承压件单独构建轮廓后挤压至设定尺寸，与水箱上端面贴合装配，前视与右视基准面分别开出两处避让切口，配合前平面贯通挤压体两侧的第三处切口，形成提手区域的镂空形态，

　　既削减上部非承载区材料重量，又为手指穿入提拿留出足够操作空间。基础主体下方追加的环形段由同心圆草图双向偏移生成墙体后拉伸成型，构成罐体底座的直立支撑边界，底座边缘追加圆角过渡，消除直立放置时的应力集中棱线，同时让拉伸体与主筒曲面顺滑衔接。端盖中心的拉伸孔作为管路对接或加注口的安装边界，孔位同轴度随回转基准自然保证，周边环形凸台可用于匹配密封件、接头或快装端盖。外形边界以回转直径为最大占用尺寸，顶部提手外缘不超出筒体投影范围过多，便于在紧凑机架、工装台面或运输箱内并排码放；底部平直环面可直接落在平面支撑位，无需额外托架即可稳定直立。材料选用1060合金，密度较低、成型性与耐蚀表现较好，适合轻量化储液、储料或低压工况。

　　结构设计中刻意将承载集中在连续回转筒壁与圆弧过渡区，提手镂空处保留宽幅连接臂，端盖与筒身衔接处保留足够圆角，使搬运 lifting 载荷能够分散到上部环带，而不是集中在单个焊点或拼接边上。对于结构设计人员，该模型可作为便携压力容器、小型补给罐、实验储槽外观与接口布置的参考；对于建模从业者，回转、拉伸切除、偏移建墙、圆角顺接和凸台开孔的组合流程，也能清晰展示薄壁回转类零件从主体到细节附件的完整搭建逻辑。
