超声波清洗机用压电换能振子结构

　　该压电换能振子主要面向小型台式超声波清洗槽、实验室清洗器以及桌面型除油去污设备，在整机中承担电声转换作用：驱动板输出的高频交变电压送入压电陶瓷叠层后，陶瓷片沿厚度方向产生高频伸缩，振动经金属壳体向清洗液传递，形成空化作用，使附着在五金小件、眼镜、首饰或实验器皿表面的油污、碎屑和残留介质脱离。

　　结构上采用大端金属壳体加前端扩口面的布置，外侧双耳用于穿过紧固件，将振头压装在清洗槽底部或侧壁外侧。双耳孔位与槽体预留安装面对应，装配时需保证振头辐射面与槽壁贴合，避免偏置造成局部应力集中。前端扩口部分承担振动扩散和界面传递功能，端部螺纹区域用于装配定位或连接辅助件，螺纹规格按M10×1.25考虑；实际压电陶瓷区域不应加工贯通螺纹，陶瓷片内部保持平直配合孔，依靠中心螺钉施加预紧力，再以环氧树脂封固，保证叠层在高频往复载荷下不松脱。

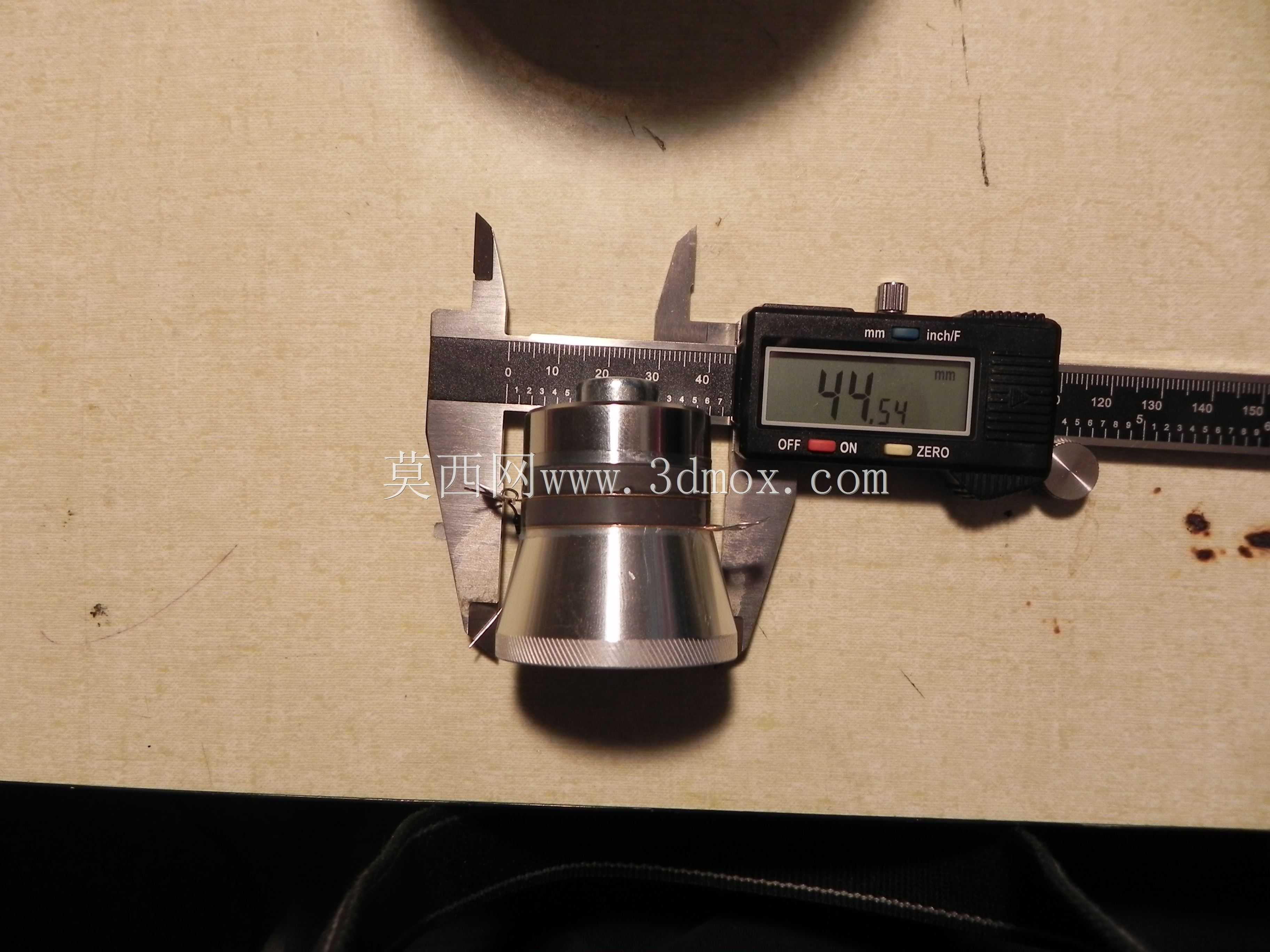

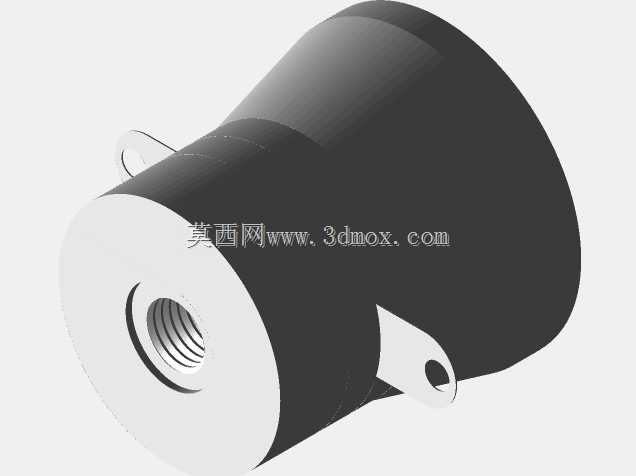

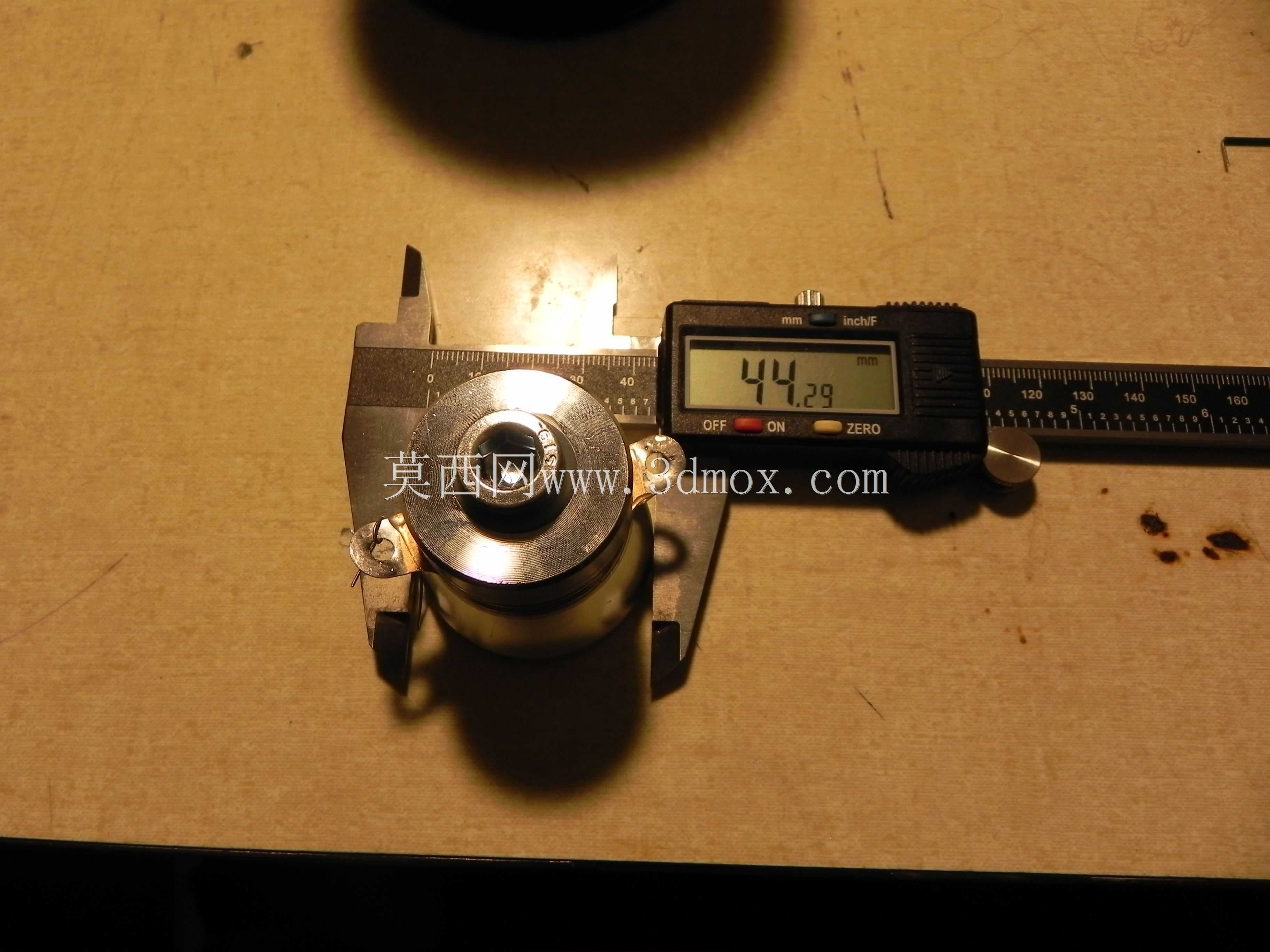

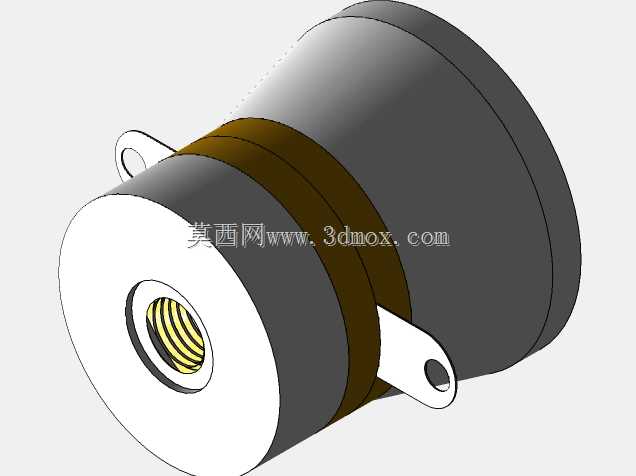

　　建模时需要把金属外壳、环形压电陶瓷、绝缘垫片、中心压紧螺钉和双耳安装片分层表达。金属外壳后部为封闭圆柱段，中部设置环形约束带，前端逐渐过渡到喇叭形辐射面；陶瓷叠片位于壳体内部，靠端面摩擦和预紧力传递振动。中心螺钉不宜简单按全螺纹贯通处理，螺纹应主要终止在前端金属部位，距扩口端面约11.5mm范围内保留连接边界，这样更符合换能器的真实受力路径。

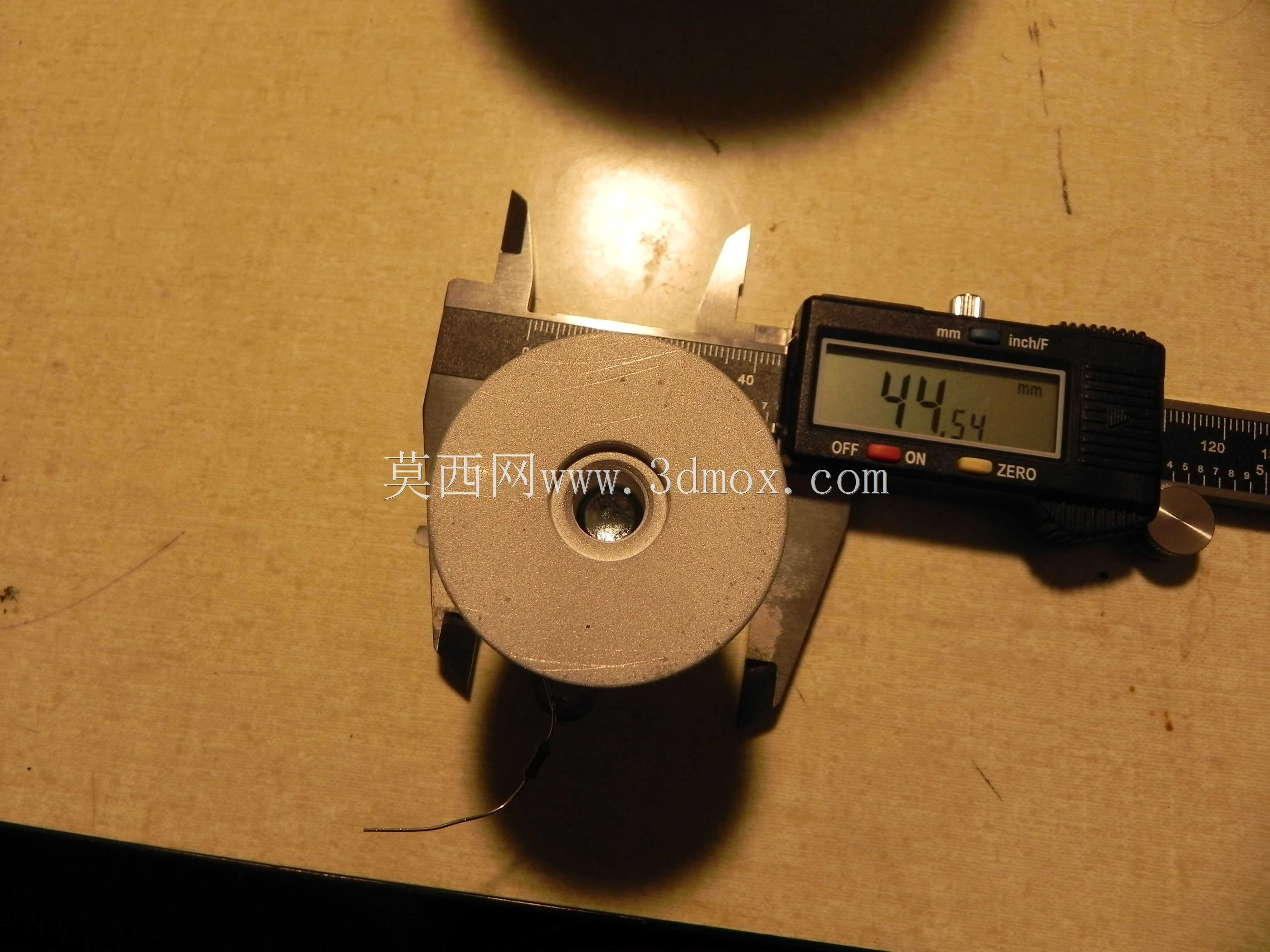

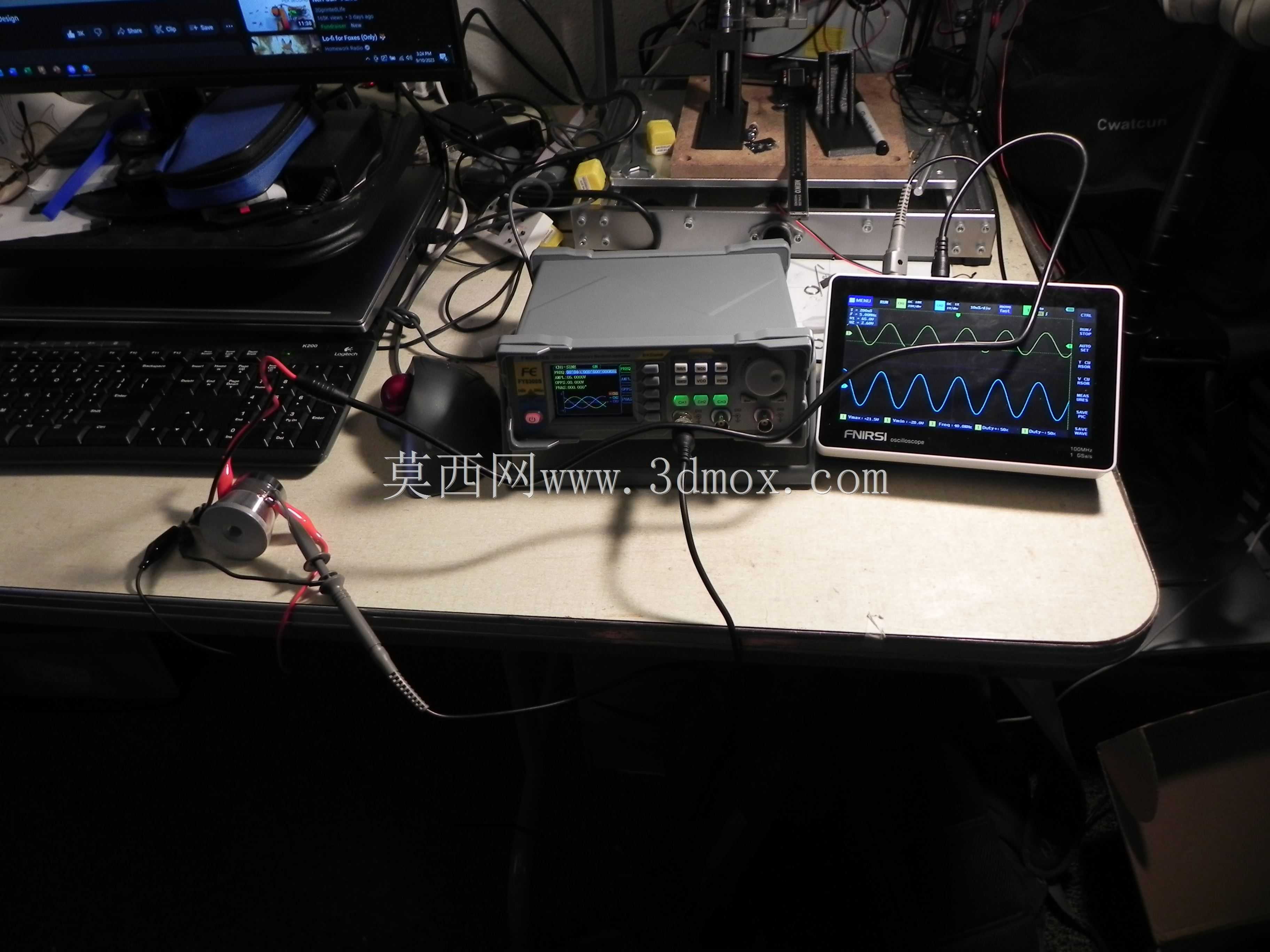

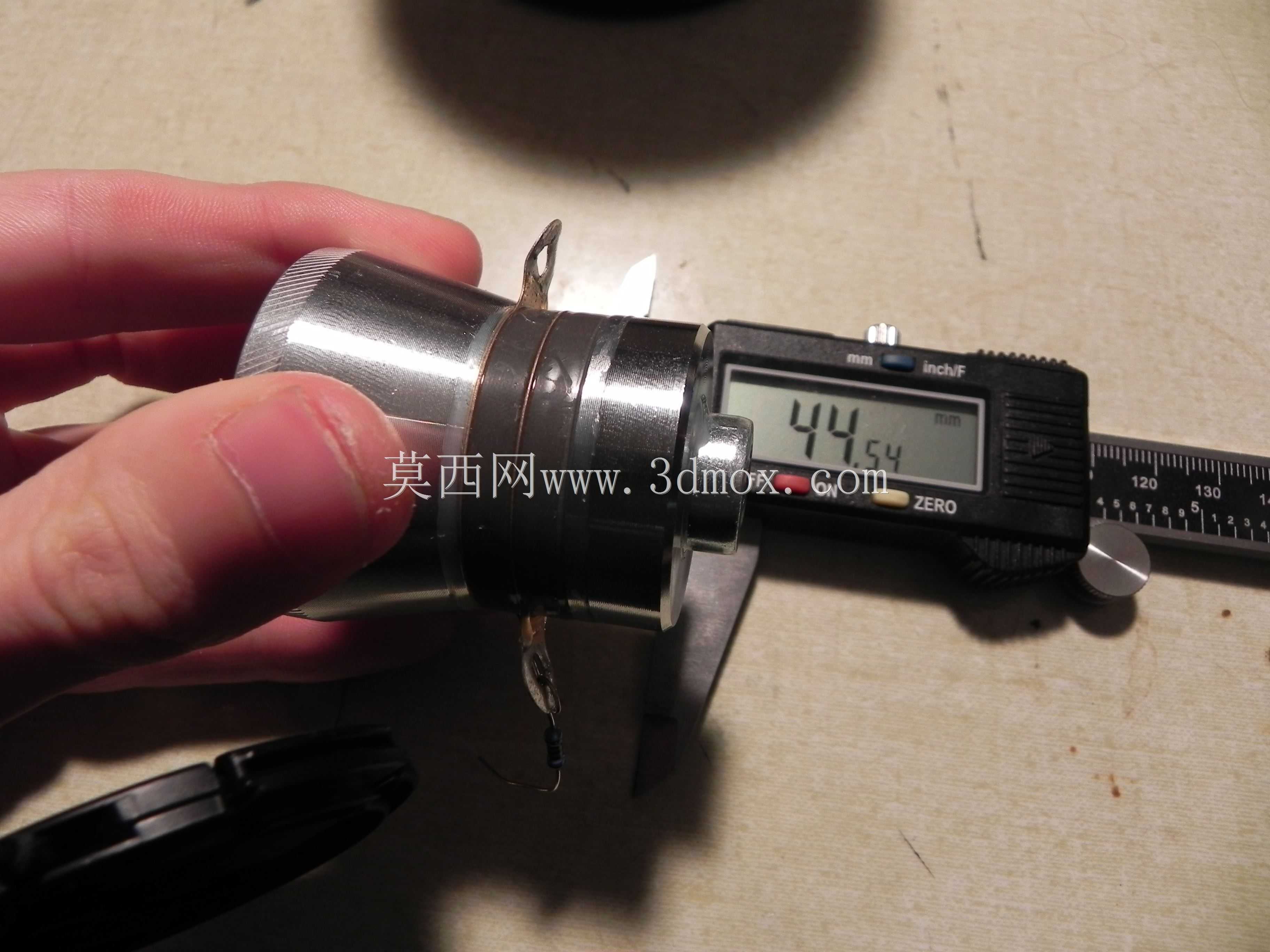

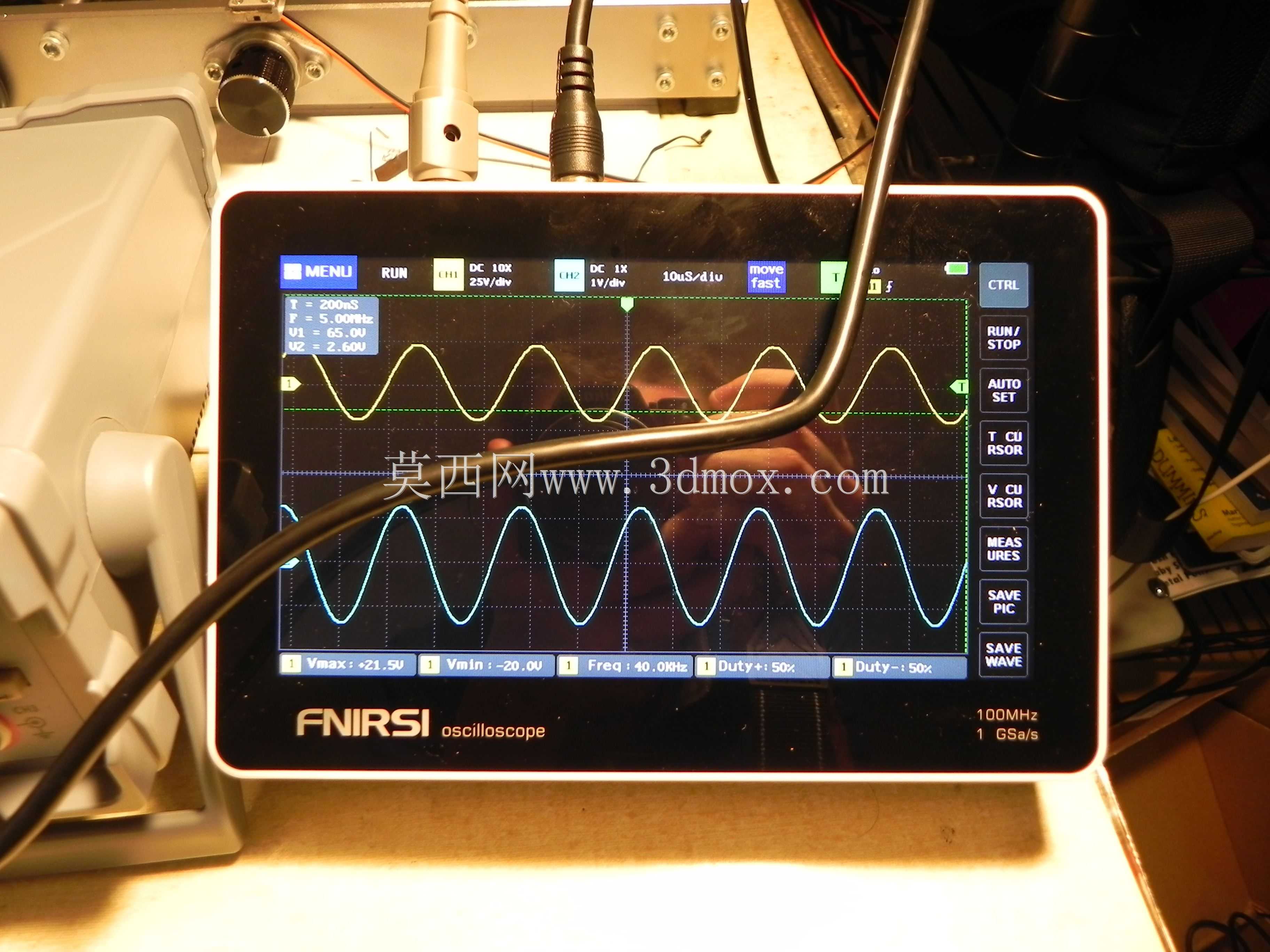

　　选型和布局时，60W功率等级、40kHz谐振频率的振子适合小容积清洗槽单头或多头阵列使用。多振头布置应避开槽体焊缝和刚度突变区，相邻振头间距需结合槽底模态分布确定，防止振动相互抵消。驱动电压通常由高频波形电源提供，工作电流在百毫安量级，外部串联采样电阻可用于观察驱动波形，但结构设计重点仍是保证预紧力、粘接面和安装面的一致性。外形边界需预留接线、压紧螺钉和双耳固定空间，槽壁外侧还要考虑散热与密封距离，避免振头长期工作后热量集中在陶瓷叠层和封胶区域。
