六角铰接式液压油路空心连接螺栓

　　这类带径向通油孔的六角铰接螺栓，在液压站、润滑管路、工程机械阀块以及小型燃油输送回路里十分常见，它不像普通紧固螺栓只承担轴向锁紧，而是同时承担油路导通、接头定位和密封压紧三类作用。实际装机时，螺栓穿过铰接式管接头或密封垫圈的中心孔，下端外螺纹拧入阀块、泵体或油路板，压力油从螺栓顶端的轴向内孔进入，再经杆部侧向开孔流向环形装配间隙，最终进入外接管路；反向供油时流道同样成立，因此它常被布置在空间狭窄、管路需要绕接或调整角度的位置。

　　从结构上看，下端采用六角头部，便于用开口扳手或套筒施加预紧扭矩，头部上端面与垫圈接触区域需要控制平面度，避免铜垫圈或组合密封垫受压不均后出现渗油。六角上方的光杆段是主要密封与穿装区域，直径要与铰接接头内孔保持合理间隙：间隙过大，接头在压力脉动下容易偏摆；间隙过小，装配时会卡滞，维修拆卸也不方便。光杆上部加工出外螺纹，螺纹规格、螺距和有效旋合长度需匹配基座螺纹孔，旋合段既要保证足够抗拉强度，也要避免过长螺纹顶死孔底。

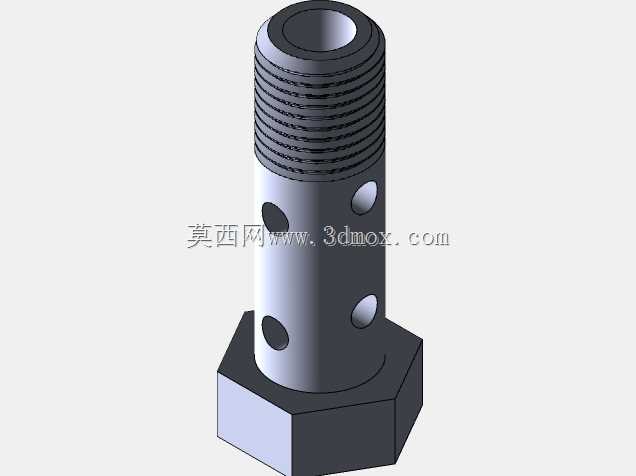

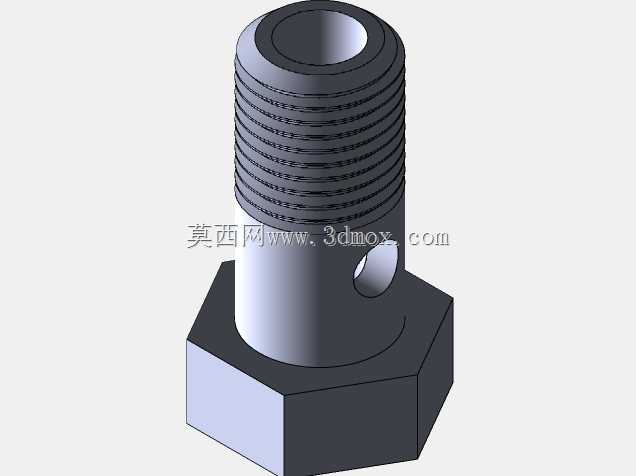

　　侧向开孔位于光杆区域，孔口与轴向深孔贯通，是油液转向的关键位置。建模时不能只做外观圆柱，需要把深孔、横孔以及孔口相交区域完整表达，因为该处存在应力集中，高压工况下通常会控制孔口锐边并做适当圆角。横孔方向决定了装配后通流位置，而铰接接头可绕螺栓轴线旋转，这也是该结构相比刚性螺纹接头的优势：管路朝向不必在加工阀体时完全固定，现场布管更灵活。

　　设计过程中需要同时校核密封面、螺纹强度和通流能力。轴向内孔直径过小会增加节流损失，过大则削弱杆部截面；横孔面积应尽量与内孔通流面积相匹配，避免在转向处形成明显瓶颈。螺纹末端与光杆过渡处、横孔边缘以及六角头与杆部交接处，都是受内压和装配预紧力叠加的敏感区域。外形边界方面，六角对边尺寸决定扳手空间，螺纹外径和长度决定阀块最小安装厚度，头部高度则影响接头叠装数量；若同一位置串联两片铰接接头，还需复核光杆有效长度是否能容纳垫圈、接头厚度并保留合适压紧量。

　　三维建模时可先按回转体建立杆部、内孔和外螺纹基础轮廓，再切除六角头部与径向油孔，螺纹可用真实牙型或简化装饰表达，但装配干涉检查应保留大径、小径和有效长度。密封垫圈接触面、横孔相位、螺栓总高及六角外接圆都应纳入装配基准，这样在液压阀块布局和管路干涉检查时，才能直接判断扳手操作空间、接头旋转范围以及油路连接可靠性。
