内六角驱动带肩轴位螺钉精密结构

　　带肩螺钉在机械装配里承担的不是普通螺纹锁紧那么单一的角色，它更多时候被当作带定位轴肩的铰接销轴来使用，光杆段直接穿入连杆、摇臂或支座孔内，靠高精度外圆确定回转中心，末端螺纹只负责压紧防脱，因此在健身器材、夹具、连杆机构和轻载铰接部位十分常见。

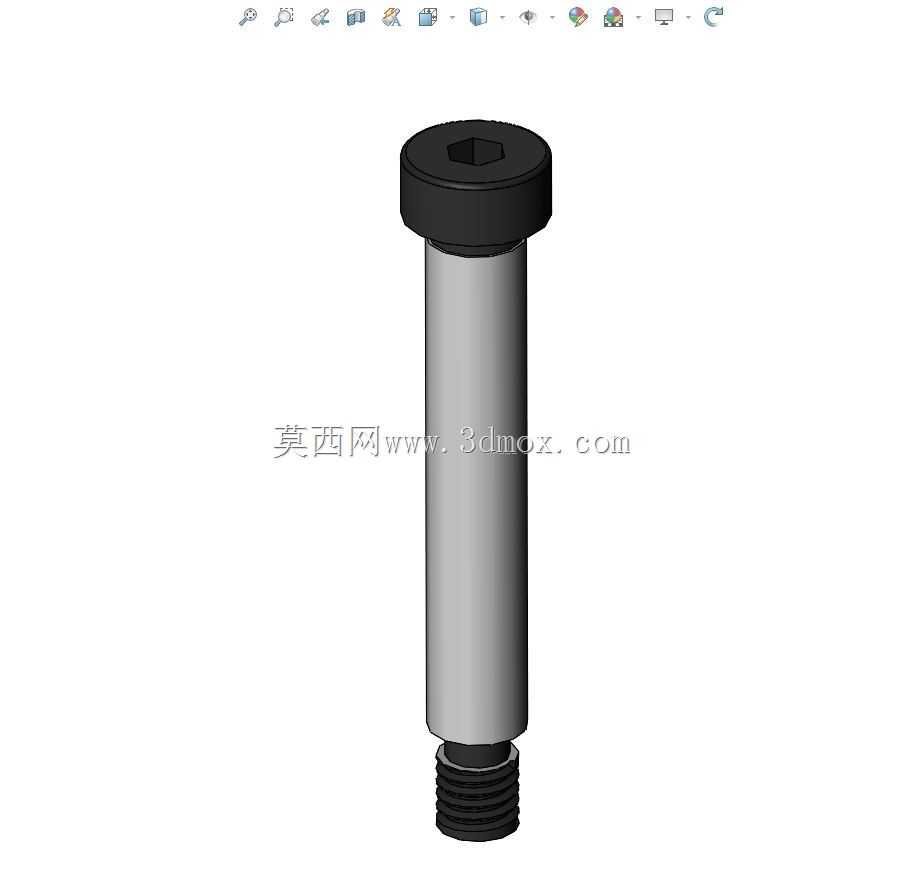

　　这个模型的结构层次很清楚：顶部是直径加大的薄圆柱头，端面加工内六角凹坑，可用标准内六角扳手施加较大扭矩；头部下方是一段直径明显大于螺纹的光杆轴肩，这是整颗螺钉的功能核心。轴肩外圆与被连接件的孔形成间隙或过渡配合，决定铰接件的径向位置；头部下端面则作为轴向限位面，压紧后控制连杆的轴向窜动。光杆末端延伸出较短的外螺纹段，用于装配螺母或旋入基体，螺纹小径小于光杆直径，形成清晰的台阶。

　　从选型角度看，这类零件的关键尺寸并不只是螺纹规格，而是光杆直径、光杆有效长度、头部直径和头部高度。光杆长度要覆盖被铰接件的总厚度，并留出垫圈和螺母空间；若过长，锁紧后连杆仍会轴向晃动；若过短，则螺纹可能提前受力，丧失轴肩定位意义。头部直径需大于安装孔，保证承压面足够；头部高度则要兼顾内六角深度和扳手接触强度，过低容易出现拧圆或崩边。

　　建模时应先按回转体思路绘制主体轮廓，再对内六角孔进行切除。光杆段与螺纹段之间的退刀槽、头部与轴肩交接处的倒角或圆角都不能省略，这些细节直接影响加工工艺和应力分布。螺纹可按标准牙型绘制，也可在装配模型中用简化纹理表达，但配合长度、公称直径和端部倒角必须准确。

　　实际应用中，带肩螺钉常用于需要相对转动却又不能明显松旷的位置，例如器械摆臂、压杆机构、翻转支架和调节连杆。它相比普通螺栓的优势，在于光杆部分承受剪切和径向定位，螺纹部分不承担反复摆动造成的磨损，从而提高铰接寿命。装配时还应注意配合孔的公差、润滑以及端面摩擦，若轴肩直接夹紧运动件，机构会转动发卡；若保留合理间隙并配用垫圈，则动作更顺畅。
