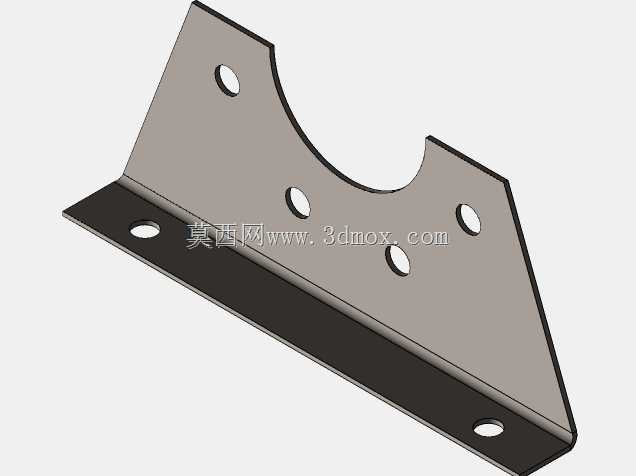

这块侧板属于2hp变速箱在CA6140机床改造或配套传动单元中的侧面固定件,整体采用L形折弯钣金结构,由竖直安装面和水平承托面一次折弯成型,两个面之间保持刚性直角,用于把变速箱壳体侧向定位到机床床身或支架上。竖直面上部开出半圆弧避让口,圆弧轮廓与变速箱圆柱壳体或端部法兰相匹配,装配时壳体可嵌入该缺口,既限制壳体径向窜动,也让侧板不必整体包覆箱体,减少材料占用并降低装配干涉风险。竖直面分布多个圆形通孔,孔位围绕圆弧缺口和板边布置,分别对应变速箱壳体连接螺孔与侧向紧固点;水平折弯边上的通孔则用于将整个支撑板固定到机床安装基面。两类孔位在建模时均按通孔处理,孔间距需要与箱体、基座的实际螺孔中心距一致,
否则现场会出现螺栓无法穿入或侧板强行拉偏的问题。从受力角度看,变速箱运行时会产生重量载荷、齿轮啮合反力以及启动制动时的小幅冲击,L形折弯边能够提供较高的截面惯性矩,薄板在不显著增加重量的前提下获得足够抗弯能力。竖直板外侧轮廓随安装空间收窄,边缘没有多余凸缘,适合机床内部比较紧凑的传动箱布置区域;水平边延伸长度决定了与基面的接触范围,过短会降低支撑稳定性,过长则可能与导轨、防护罩或相邻管路发生干涉。圆弧缺口的半径和中心高度是该件的关键边界,建模时应先依据变速箱外圆确定缺口中心,再反推各连接孔位置,保证箱体装入后轴线高度符合传动链要求。板厚、折弯半径和折弯方向也要结合钣金工艺设定,内折弯半径过小容易导致开裂,
过大则会影响竖直面与水平面的贴合。孔边到板边、折弯线的距离应留出紧固件操作和钣金强度余量,避免螺栓头压在折弯变形区。该结构常见于机床进给箱、主轴传动改造以及小型减速机配套支架,作用不是外观包覆,而是完成变速箱与机架之间的定位、承载和防转。三维设计时可将侧板与变速箱壳体、床身安装面进行同轴和接触约束检查,重点核对圆弧缺口包角、通孔贯通、折弯后间隙以及螺栓装拆空间,从而保证实物下料、折弯和钻孔后能够直接装配。
