模块化传送带回程托辊结构

　　该零件属于模块化带式输送系统中的回程侧承载辊件，主要布置在输送机下分支输送带的折返段，用于承托空载回程皮带，限制皮带在自重作用下产生的下垂量，维持整条输送带运行轨迹的平直与张紧状态。在食品包装线、电商分拣线、机床上下料输送线以及轻型装配流水线中，回程辊通常按一定间距沿机架纵向排布，与上分支承载托辊共同构成皮带的支撑回路。

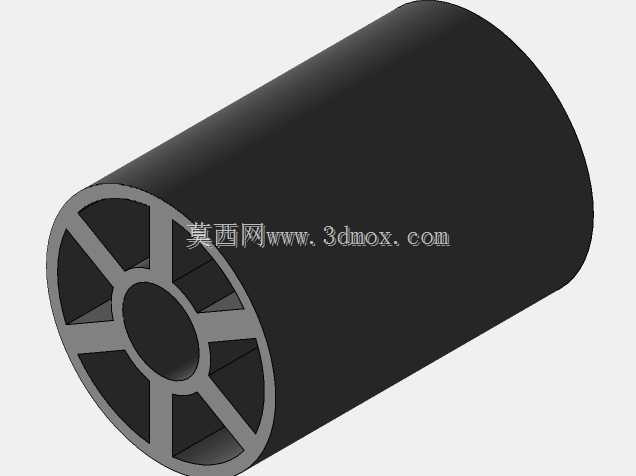

　　从结构形式看，该辊体采用整体圆筒外形，外圆表面作为与输送带背面接触的工作面，需要保证较高的同轴度和较低的表面粗糙度，以减少皮带运行时的偏磨、跳动和噪声。模型端面可以看到中心通孔与外周筒壁之间布置了多道径向加强筋，形成类似辐板的中空加强结构。这种设计思路的核心，是在保证辊筒抗弯刚度和扭转稳定性的前提下，尽可能去除实体材料，降低转动惯量和单件重量。

　　中心孔孔径为20，可与对应直径的固定轴或芯轴配合；外圆直径为60，决定了辊筒与输送带之间的接触曲率和包络关系。较小的中心孔径适合轻型输送工况，轴系可采用通轴穿装方式，两端通过轴承座、卡簧或端盖固定在输送机侧板上。辊筒工作时绕固定轴旋转，输送带背面依靠摩擦力带动辊体转动，从而将滑动摩擦转化为滚动摩擦，降低皮带回程阻力。

　　端部辐筋沿圆周均匀分布，使筒壁受到的皮带压力能够通过筋板传递到中心轮毂区域，避免薄壁圆筒在长期受载后出现局部凹陷。中空扇形腔室不仅减轻质量，也有利于注塑、铸造或机加工工艺中的材料分布控制。若采用非金属材料加工，该结构可提高冷却均匀性；若采用金属管材焊接或切削成型，则筋板结构能够显著提升端面抗扭能力。

　　在安装边界方面，设计时需要重点核对辊筒长度与输送机机架内侧宽度的匹配关系。辊面有效宽度应略大于输送带宽度，使皮带在正常跑偏范围内仍能完全落在辊面上；轴端伸出长度则要兼顾轴承座、锁紧件和侧板厚度。回程辊的中心高应与输送机头尾滚筒及相邻托辊保持一致，形成连续平滑的回程支撑线。若布置高度不一致，皮带会在相邻辊间产生折线，运行阻力和皮带波动都会增大。

　　该类辊筒在实际选型中还要考虑输送带速度、物料重量、张紧力以及工作环境。轻型模块化输送机通常载荷不大，但启停频繁，辊件的转动灵活性和同轴度直接影响皮带跑偏趋势。外圆直径60属于较小规格，适用于短距离、窄带宽、低张力输送场景；中心孔20则为标准轴径配套提供了明确接口。建模时应将外圆柱面、中心孔、端面辐筋和轮毂结合为同一实体特征，保证壁厚均匀、筋根过渡自然，避免应力集中。

　　从维护角度看，回程辊位于皮带下方，容易积聚粉尘、切屑或包装碎屑。中空端面结构在检修时可观察内部积料情况，机架设计时也应留出辊件拆装空间。若辊面磨损或轴承卡滞，需整体抽出芯轴并更换辊筒，因此轴向定位方式应尽量简单可靠。整体结构没有复杂外形，关键在于外圆尺寸、中心孔配合、辐筋布置和安装轴线的一致性，这些因素共同决定输送带回程段是否能够平稳、低阻、长期运行。
