CA6140车床门闩锁紧结构件

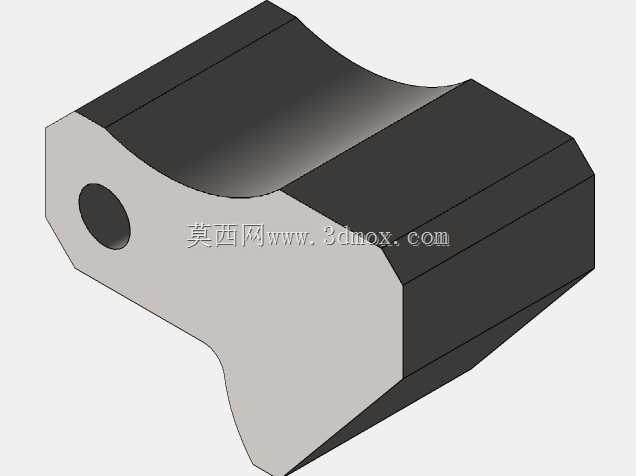

　　在普通卧式车床的操作防护体系里，这类门闩构件是车床防护门实现可靠锁紧的核心执行零件，主要安装在CA6140车床主轴箱侧的防护门开合位置，承担着防护门闭合后的位置锁定功能，避免车床在主轴高速旋转、进给机构快速移动的加工过程中，防护门意外开启引发切屑飞溅、操作误触的安全隐患，是车床安全防护回路里不可缺失的机械结构件。从结构设计逻辑来看，该零件的整体轮廓完全适配CA6140车床防护门与床身贴合面的安装空间，零件一侧的圆弧曲面是为了避让防护门开合过程中与床身导轨护罩的运动干涉，保证门体转动开合时不会出现结构卡滞；端部的通孔为销轴安装孔，用于将门闩铰接在防护门的安装基座上，实现门闩绕销轴的转动开合动作，孔位的同轴度公差控制在0.02mm以内，

　　避免铰接处出现旷量导致锁紧定位失效。零件主体的楔形锁紧面是功能核心结构，当防护门推动至闭合位置时，扳动门闩绕销轴转动，楔形面会逐步卡入床身侧的锁紧卡槽内，依靠楔形面的斜度实现自锁，即便车床运行过程中产生持续振动，门闩也不会自行松脱，锁紧状态下的配合间隙控制在0.1mm以内，既保证锁紧的可靠性，也不会因为过盈量过大导致开门扳动阻力过高。设计过程中，2D草绘阶段优先通过直线、圆角工具勾勒零件的外轮廓，所有非配合面的转角处都设置了R2-R5的工艺圆角，一方面是消除零件加工后的锐边毛刺，避免装配和日常操作时划伤操作人员，另一方面也能降低零件热处理过程中的应力集中风险，提升零件的整体结构强度；3D建模阶段通过拉伸特征完成主体结构的生成，

　　所有配合面的尺寸都严格匹配CA6140车床的原有安装尺寸，不需要对床身或防护门做二次加工即可直接替换安装。从安装边界来看，零件的整体厚度、转动半径都经过反复校核，门闩转动至最大开启角度时，不会与周边的进给手轮、主轴变速手柄产生运动干涉，操作扳动的行程控制在人手舒适操作的范围内，日常开关防护门时只需要单指即可扳动门闩完成解锁或锁紧动作，操作便捷性符合普通车床的日常使用习惯。零件的表面粗糙度根据功能区域做了差异化设计，铰接孔内表面、楔形锁紧面的粗糙度要求达到Ra1.6，保证转动灵活和锁紧面的耐磨性能，其余非配合外表面粗糙度达到Ra6.3即可，兼顾加工成本和使用性能要求。
