CA6140车床用橡胶衬套缓冲隔振结构

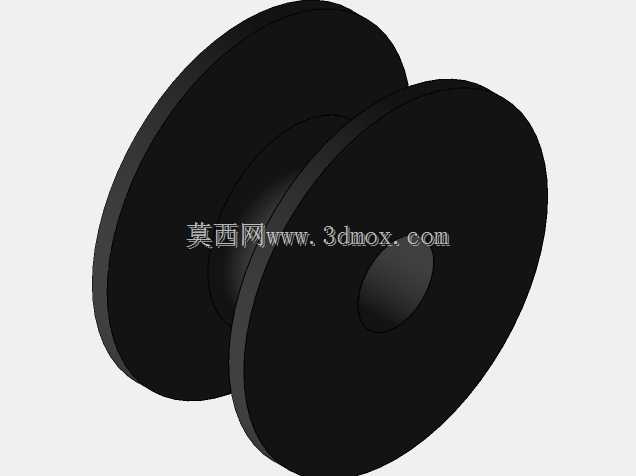

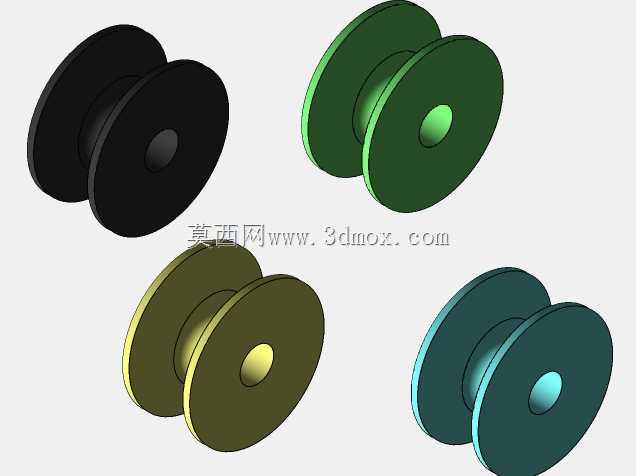

　　该橡胶衬套属于CA6140普通车床配套的弹性缓冲类回转零件，整体为同轴双法兰盘式回转结构，中间为收窄的环形橡胶筒体，两端设置直径大于筒体的限位挡边，中心开设贯通安装孔，整体轮廓无复杂异形曲面，完全围绕回转轴线对称成型，建模时以旋转特征为核心完成主体构建，两端法兰的外圆倒角、中心孔的配合端面均做了规整的工艺圆角处理，避免橡胶件应力集中出现开裂。从车床实际装配场景来看，这类衬套多用于车床操作机构的铰接点位、进给箱挂轮支架的缓冲连接位、溜板箱操作手柄的转轴配合处，也可装配在车床防护罩的铰接转轴、冷却管路的固定抱箍内部，核心作用是利用橡胶自身的弹性形变吸收车床运转时齿轮啮合、主轴回转产生的高频振动，

　　避免金属铰接件之间直接刚性接触出现磨损异响，同时可以补偿小幅度的安装同轴度误差，降低铰接转轴的装配精度要求。设计过程中首先确定核心安装边界：中心贯通孔的尺寸匹配对应铰接销轴的外径，采用过渡配合的尺寸公差，保证衬套压装后不会随转轴同步窜动；两端法兰的外圆直径大于中间筒体，装配后两侧法兰分别卡在安装支座的两个端面，起到轴向限位作用，不需要额外加装轴用挡圈就可以避免衬套从安装孔内脱出；中间筒体的外径匹配安装支座的预制安装孔内径，压装后橡胶筒体被轻微挤压，在孔内形成足够的摩擦力防止衬套跟转。结构选型上没有采用纯金属轴套的方案，是因为车床操作机构频繁受到往复扳动的冲击，纯金属衬套长期使用后配合间隙会不断增大，出现手柄松旷、挂轮定位偏移的问题，

　　橡胶材质的衬套在受到径向冲击时可以通过自身弹性形变卸荷，即使长期使用出现微量磨损，橡胶的回弹力也可以自动补偿间隙，始终保持铰接部位无旷量。建模阶段先绘制过轴线的半剖面草图，标注清楚中心孔直径、筒体外径、两端法兰厚度、法兰外圆直径、筒体段长度、各处圆角半径的参数，通过旋转命令一次性生成主体结构，后续针对不同的装配工况可以直接修改草图参数调整各部分尺寸：如果用于振动幅度更大的挂轮支架位置，可以适当加大中间筒体的橡胶壁厚，提升缓冲吸振能力；如果用于操作手柄的铰接位，可以适当减薄法兰厚度，缩小整体安装占用的轴向空间。衬套的所有棱边都做了R0.5以上的圆角过渡，既避免橡胶硫化成型时模具尖角处出现缺胶，也防止安装时锋利棱边刮伤安装孔的金属表面。

　　装配时只需将衬套对准安装孔均匀压入，直到两端法兰分别贴紧支座两侧端面即可，不需要额外涂抹粘接剂，后期维护更换时直接用销轴顶出旧衬套就能完成替换，维护成本极低，能够有效降低车床铰接部位的金属磨损速率，减少设备运转的异响传递。
