PVC双承口直通管接头三维结构

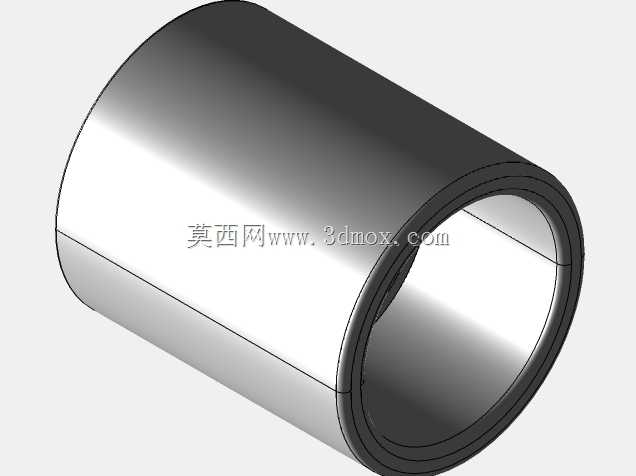

　　该模型呈现的是一种用于硬质PVC管路系统的直通式承插连接件，主体为等径圆筒结构，两端设置承口，用于承接两根同规格管材，使管路在直线方向上连续延伸。其典型使用场景包括建筑给排水、化工流体输送、水处理设备配管、农田灌溉以及工业循环水系统中直管段之间的拼接。

　　从结构上看，零件外形简洁，外壁基本保持圆柱面，便于在狭窄管廊或设备旁布置；内部为贯通流道，没有明显缩径结构，能够降低流体通过时的局部阻力。两端承口区域壁厚相对增加，形成装配导向和粘接定位边界。管材插入后，承口内壁与管材外壁形成环形配合面，配合PVC胶粘剂可实现固定密封；在有检修需求的场合，也可根据系统设计配合密封圈或其他压紧结构使用。

　　建模时需要重点控制承口内径、承口深度、主体外径、壁厚过渡以及端口倒角。承口内径决定与管材的配合间隙，间隙过小会造成装配困难，间隙过大则容易出现胶层不均或对中偏差。承口深度直接影响有效粘接长度和接头承载能力，尤其在PN16压力等级条件下，连接区域需要承受内压产生的轴向拉脱趋势。端口倒角不仅便于管材插入，还能减少装配时刮削胶层、导向偏斜等问题。

　　外形尺寸方面，该接头属于轴向长度较短、径向轮廓规则的管件，外部没有突出法兰、螺栓耳或操作手柄，因此安装边界主要由圆柱外径、两端承口深度以及相邻管材的直线插入空间决定。布置三维管线时，应在接头两端预留足够的直管插入和施胶操作距离，避免紧邻弯头、阀门或设备接口，导致承插深度无法保证。若管路存在热胀冷缩、支架沉降或设备振动，还应在系统层面考虑固定支架与伸缩补偿，不宜仅依靠接头承受额外弯矩。

　　流道设计上，直通构型使介质方向不发生改变，内部台阶应尽量平缓，避免形成滞流区。对于给排水场景，光滑内壁可减少沉积物附着；对于弱腐蚀性化工介质，PVC材料本身具有较好的耐化学性，但使用温度、压力等级和介质相容性仍需结合管路规范校核。模型在装配验证中可用于检查管材插入行程、相邻管件干涉、保温层包覆空间以及支吊架位置，也可为管路BOM统计和非标设备配管设计提供直接参考。
