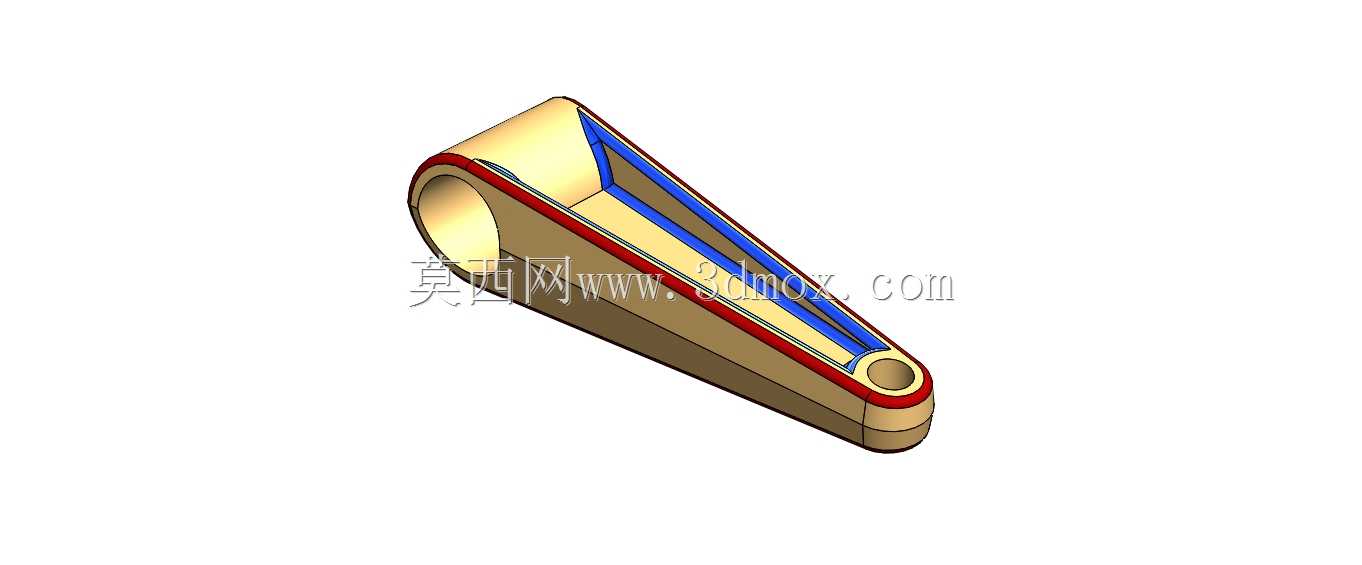

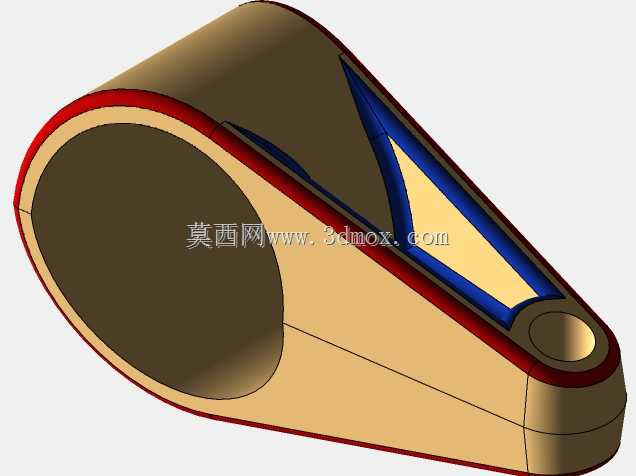

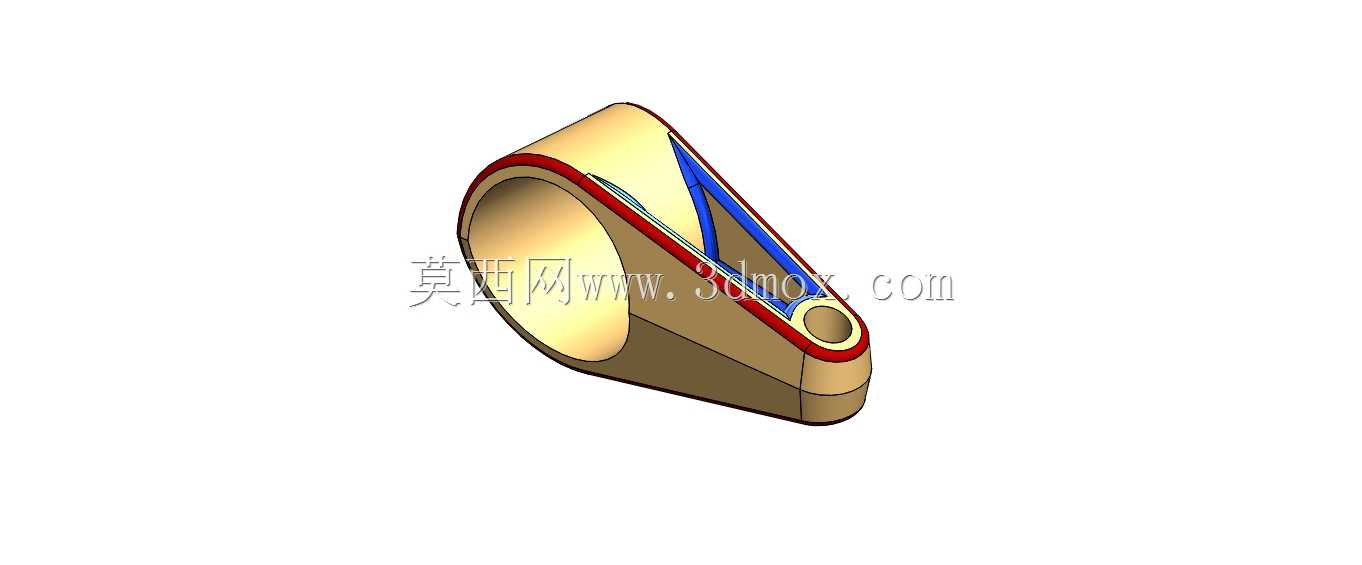

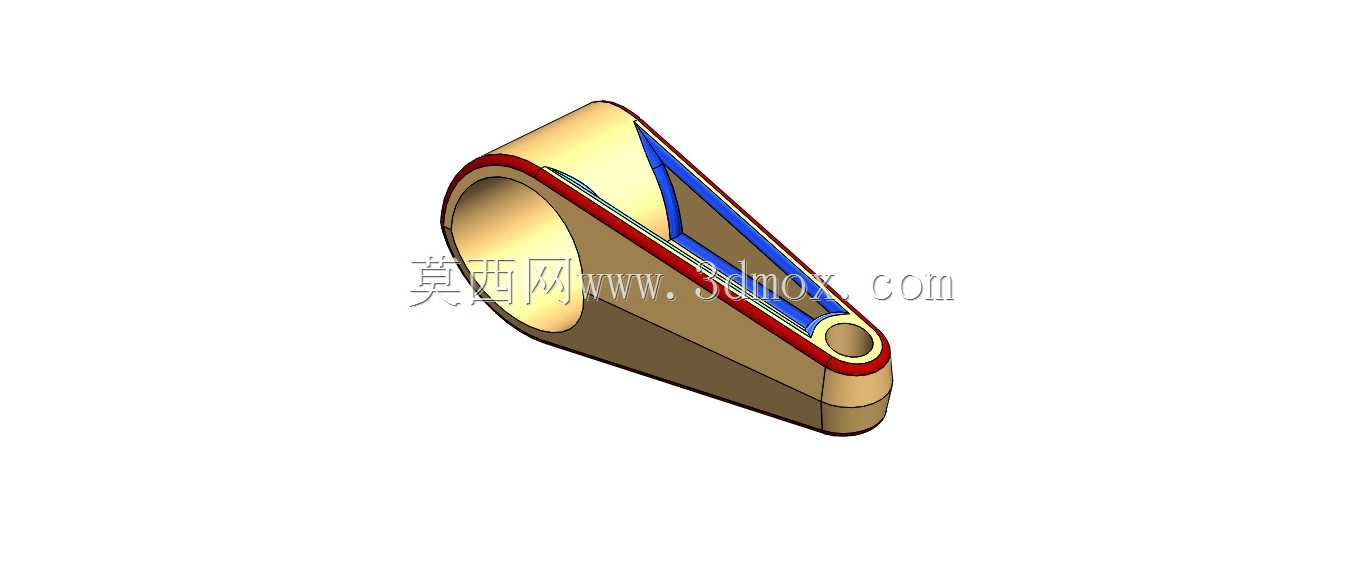

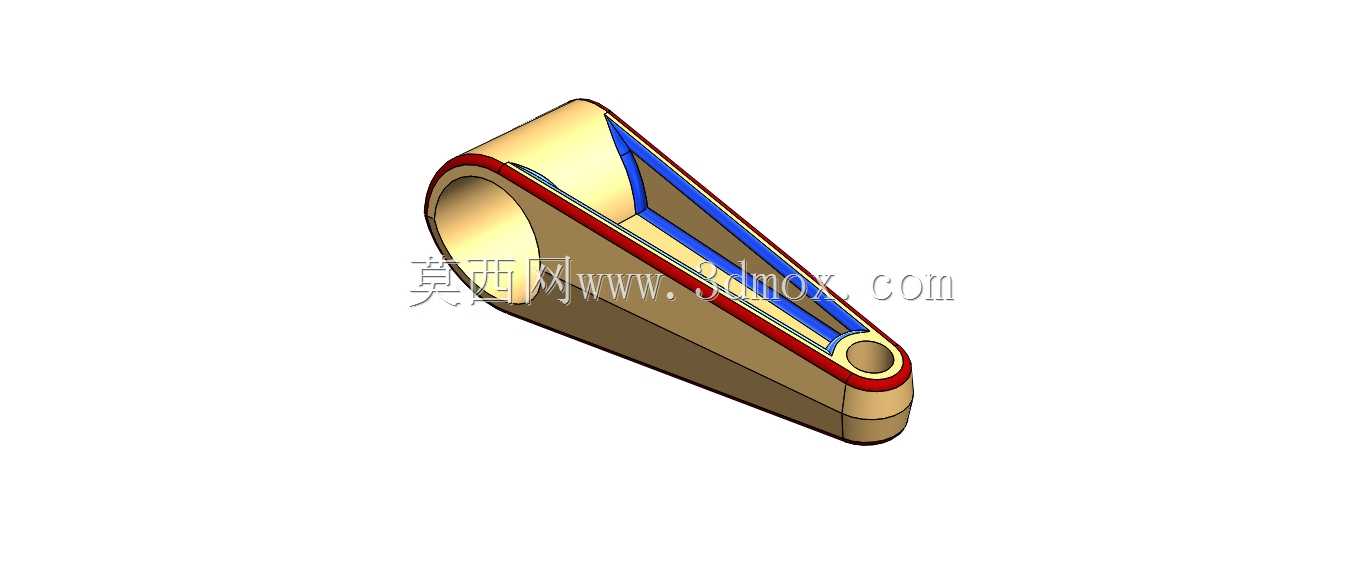

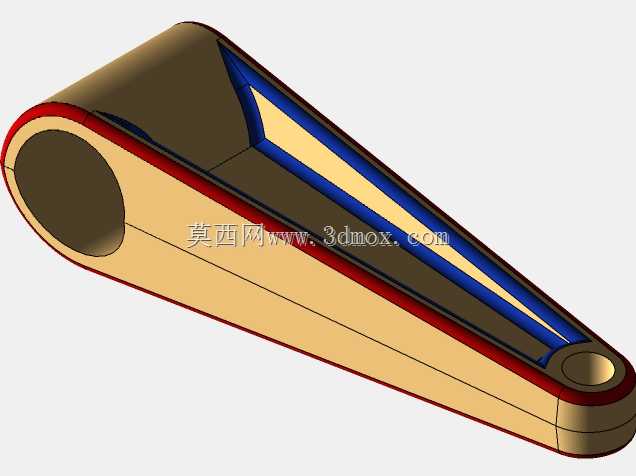

该铰接连杆构件为CA6140普通车床进给操纵机构中的核心传力零件,整体采用变截面悬臂摇臂构型,一端设置大直径同轴铰接通孔,用于套装在操纵轴支座上实现整周摆动回转,另一端加工小直径铰接孔,通过圆柱销与进给拉杆、拨叉组件铰接联动,中部沿载荷传递走向布置三角形镂空加强筋,在控制零件自重的前提下大幅提升抗弯扭刚度,避免操纵过程中出现挠曲变形导致的进给档位卡滞。
从实际装机工况来看,该零件安装在车床主轴箱侧方的操纵面板内腔,大孔端与固定在箱体壁面的支承轴采用间隙配合,配合公差选取H7/h6,既保证摇臂摆动灵活无卡滞,又控制径向窜动量不超过0.02mm,防止档位切换时出现定位偏移;小孔端与拉杆销钉采用过渡配合,销钉端部加装开口锁止垫圈,避免往复摆动过程中销钉脱出。零件整体外形轮廓沿操纵行程轨迹做了切边优化,最大外廓尺寸控制在120mm长度范围内,安装时大孔端面与箱体支承面预留0.5mm轴向间隙,摆动全程与周边齿轮、润滑管路的安全间隙不小于3mm,杜绝运动干涉。
结构设计层面,构件主体采用等强度变厚度思路,靠近大铰接孔的根部壁厚取8mm,向小孔端逐步过渡至5mm,中部三角形加强筋同时连接大孔外壁、小孔凸台与零件上缘,将操纵力沿筋板直线传递,消除应力集中死角;大孔内壁设计有环形润滑油槽,装配时填充锂基润滑脂,可在长期往复摆动中持续降低铰接面磨损,延长零件服役寿命。零件外缘所有锐边均做R2~R3mm圆角过渡,既避免热处理淬火时出现应力裂纹,也防止装配维护时划伤操作工人。
在机床进给操纵流程中,工人扳动面板上的操纵手柄时,扭矩通过手柄轴传递至该摇臂大孔端,带动摇臂绕支承轴摆动,小孔端拉动进给拉杆做轴向直线运动,进而驱动滑移齿轮在花键轴上滑移,完成光杆、丝杠进给档位的切换,以及正反向进给动作的换向。该构件的形位公差要求明确:大小铰接孔的轴线平行度公差控制在0.05mm以内,两孔中心距尺寸公差按IT8级管控,若中心距偏差过大,会直接导致拉杆行程不足,出现档位挂合不到位、脱档等故障。建模过程中需完整还原油槽、圆角、加强筋的所有细节,装配校验时需模拟摇臂全行程摆动,验证运动包络是否与周边箱体、管线发生碰撞,同时核对铰接孔的配合尺寸是否与选用的标准销钉、支承轴参数匹配,确保加工出的实物可直接装机替换原有磨损件,无需二次修配。
