CA6140车床棘轮式进给离合组件结构设计

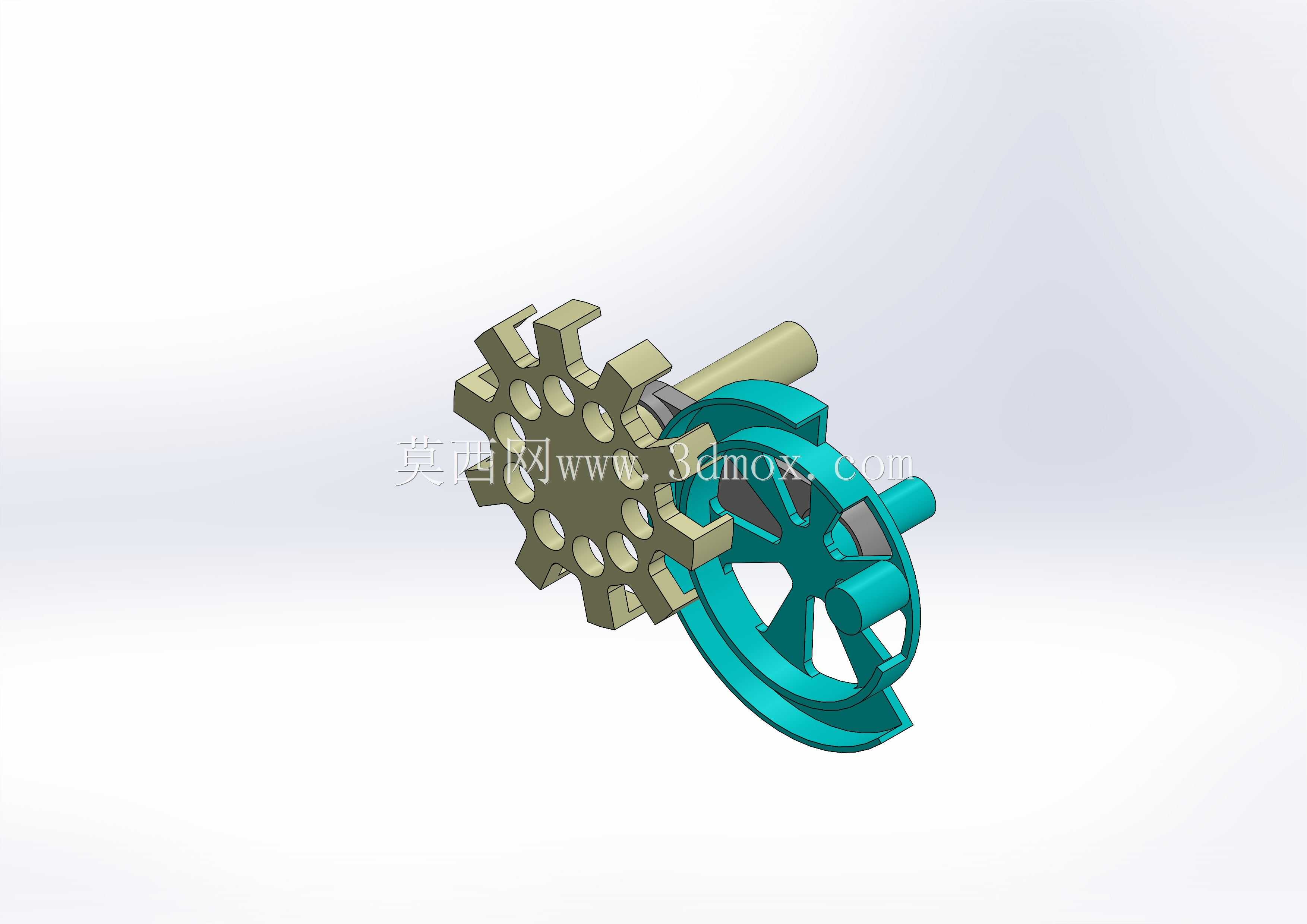

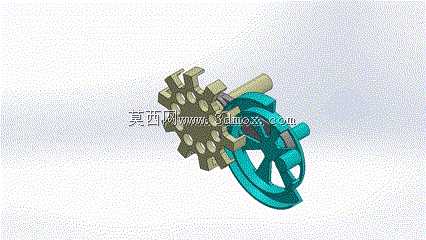

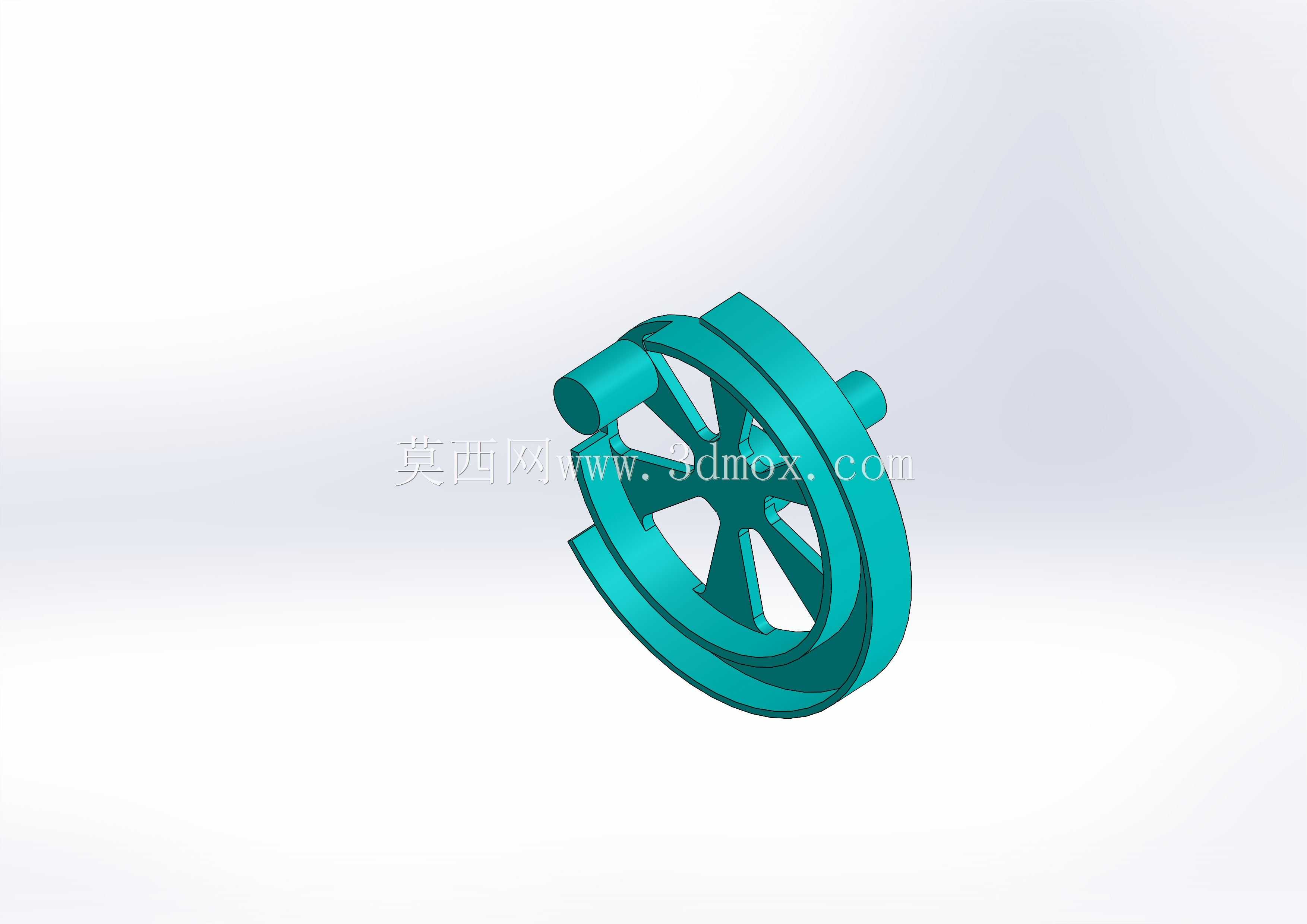

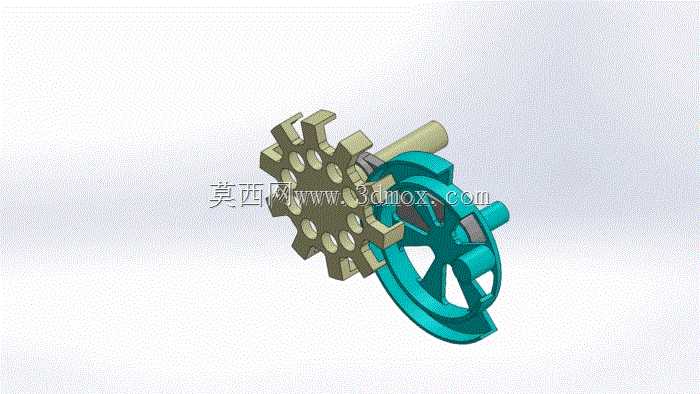

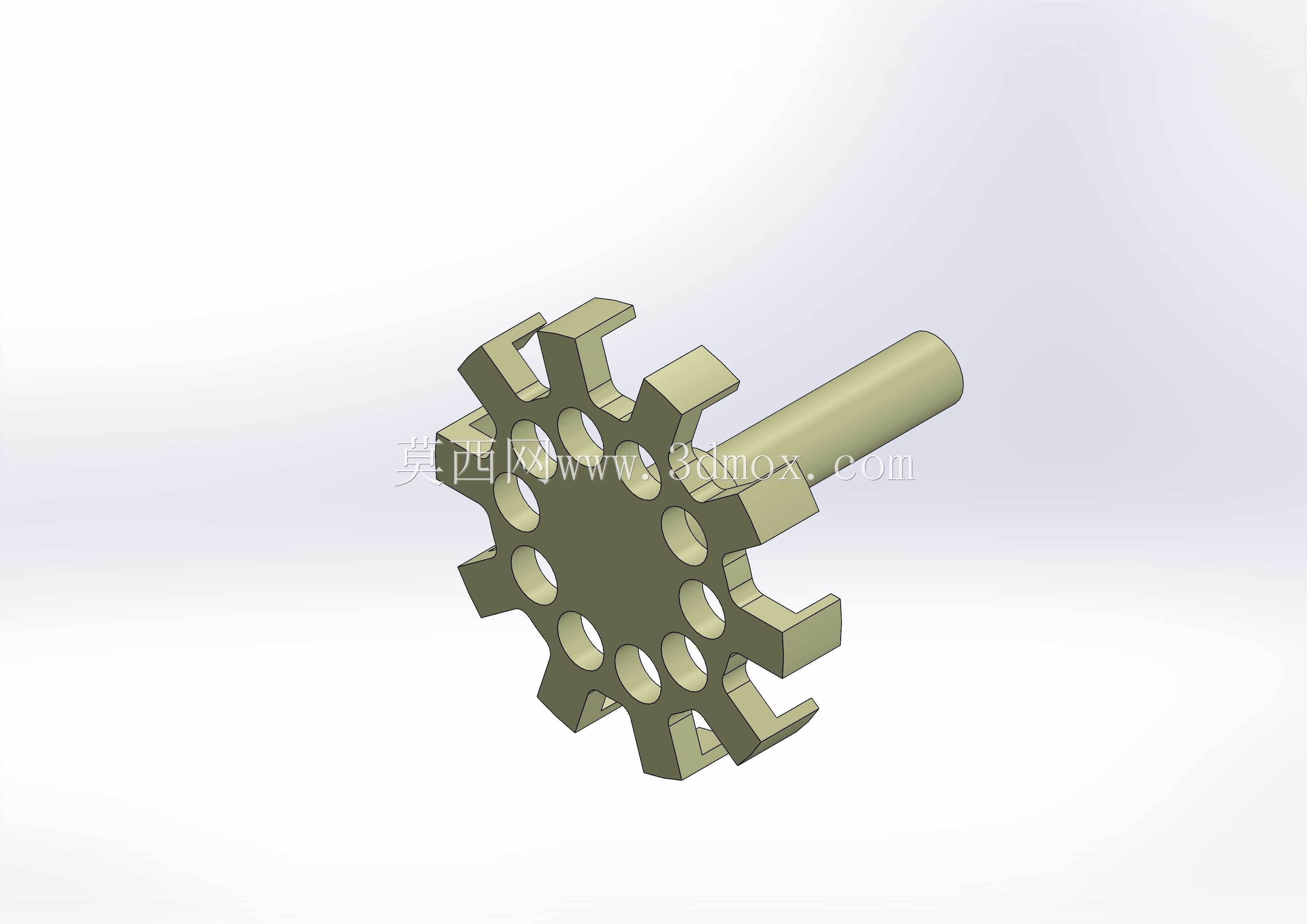

　　这套结构是CA6140卧式车床进给系统里的间歇传动离合组件，核心作用是在溜板箱做纵向、横向进给运动时，实现单向间歇传动与过载脱开保护，避免进给过载打坏传动齿轮或者损坏导轨面。从结构布局来看，带齿的棘轮件和带拨爪的离合轮采用同轴套装设计，棘轮端的多孔位结构是用来和进给光轴做周向固定，通过不同孔位的销接可以调整棘轮的初始安装角度，适配不同进给档位的初始啮合位置。青蓝色的离合轮外圈做了辐条式减重设计，在保证拨爪啮合强度的前提下，尽可能降低转动惯量，减少进给启停时的冲击载荷，轮缘的缺口结构是和拨叉配合的卡位，拨叉动作时可以带动离合轮沿轴向滑移，实现和棘轮的啮合与脱开。设计时首先要考虑的是啮合齿的受力角度，棘轮齿的工作面做了3度左右的楔角，

　　保证正向传动时不会自动脱开，反向转动时能顺利滑出不会卡滞，非工作面做了大倾角圆弧过渡，减少齿面的磨损。安装边界上，整套组件的轴向安装尺寸要匹配溜板箱内的进给轴轴段长度，棘轮的外圆直径不能和溜板箱内壁的加强筋产生干涉，离合轮的滑移行程要控制在12毫米以内，保证拨叉的动作行程在原有操纵机构的可调范围内，不需要额外改动操纵连杆的尺寸。实际应用场景里，这套组件除了常规的自动进给传动，还承担了进给过载保护的功能，当进给抗力超过设计阈值时，离合轮的拨爪会从棘轮齿槽里滑出，产生空转，切断进给运动的动力传递，避免刀架碰撞卡盘或者尾座时损坏传动链零件。建模过程中特意对齿面的啮合接触区域做了细节还原，能直观看到啮合时的接触线位置，

　　方便后续做有限元受力分析时直接提取接触对，不需要再额外做几何修复。两个零件的配合面采用H7/h6的间隙配合，保证离合轮轴向滑移顺畅，不会出现卡滞，棘轮和轴的配合采用H7/k6的过渡配合，加上圆柱销固定，保证周向传动无间隙，避免进给时出现窜动影响加工表面粗糙度。
