CA6140车床多孔回转支承筒结构件

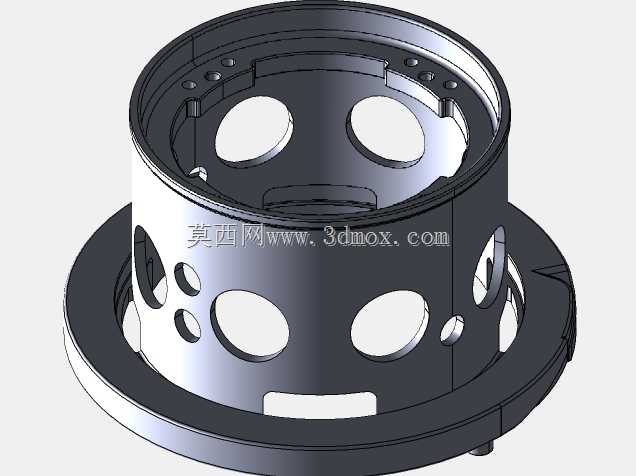

　　该回转支承筒结构件配套CA6140普通卧式车床的主轴端工装位使用，日常装夹在车床主轴法兰盘上，随主轴同步回转，主要承担两类加工场景的作业需求：一是批量盘类薄壁工件的车削工序中，作为工件定位支承座，筒壁周向均布的大小圆孔用于穿装锁紧螺栓、避让工件外伸的凸台结构，底部一体式法兰盘与车床主轴端的止口定位面贴合，通过法兰周向的沉孔穿装T型螺栓完成锁紧固定，安装时需保证筒体轴线与主轴回转轴线的同轴度公差控制在0.02mm以内，避免高速回转时出现偏心振颤。二是作为车床气动卡盘的过渡连接座，筒体内部预留的环形卡槽用于嵌入卡盘驱动盘的定位凸缘，内壁周向的小螺纹孔用于固定气动回转接头的安装支架，筒壁开设的大尺寸镂空孔一方面方便操作人员在装夹调试时伸手进入筒体内调整气管排布、紧固内部连接螺钉，另一方面能够大幅降低回转件自身的转动惯量，主轴启停时的响应速度更快，高速回转时的风阻噪声也明显降低。

　　结构设计阶段首先从安装边界倒推尺寸：底部法兰的外径匹配CA6140主轴法兰的标准连接尺寸，法兰下端面的止口凸台与主轴端定位孔采用小间隙配合，筒体总高度控制在主轴前端的安全回转区间内，周向开孔的排布完全避开了筒体的主受力载荷路径——筒体承受的切削径向力主要沿法兰到筒口的轴向侧壁传递，所有开孔均布置在侧壁的非承载区，大小孔之间保留的加强筋带沿轴向贯通，既保证了筒体整体刚性，又最大化实现了轻量化。筒口位置加工有环形定位台阶，用于对接前端的密封端盖，台阶面上均布的小螺纹孔用于端盖锁紧，端盖安装后可阻挡车削过程中的切屑、切削液溅入筒体内部，避免内部气动管路被切屑刮损。筒壁下部开设的矩形避让槽正对车床刀架的进给行程终点，车削端面时刀架不会与筒体发生运动干涉。

　　建模过程中先通过旋转特征生成筒体与法兰的基础实体，再按照周向等分的阵列逻辑完成所有圆孔、螺纹孔的特征排布，开孔边缘全部做倒角处理，去除应力集中的锐边，实际加工时该件采用铸钢毛坯经卧式车床车削、摇臂钻床钻孔完成，镂空结构也方便铸造成型时的清砂作业，筒体内壁的环形槽直接铸出后仅留少量精加工余量，减少后续机加工的切削量。
