CA6140车床引脚通道支承构件

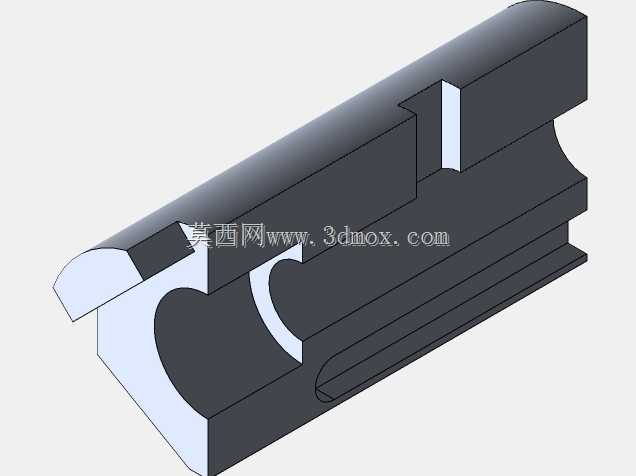

　　在普通车床的改造与维修工作中，床身及溜板相关的支承导向件往往是决定运动精度的基础件。本构件对应CA6140系列车床中的引脚通道部位，属于床鞍与导轨配合区域的关键结构件，承担着承载、导向以及限位的多重作用。从三维结构上看，该件整体呈长条块状，下部开设与床身导轨面相匹配的导向槽，槽型轮廓与车床V形或平导轨的配合面一致，用于保证溜板沿床身纵向运动时的直线度。构件上部设置有阶梯状安装面与侧向凸台，这些面分别用于贴合溜板箱体、安装压板及调整镶条，装配后可通过螺钉预紧形成稳定的滑动副。

　　从实际加工场景出发，这类零件在机床大修中常需测绘复刻。原铸件多采用HT200或HT250灰铸铁材料，经时效处理后再进行导轨面的精刨或磨削，以消除内应力、保证长期使用不变形。建模时需重点还原几个配合边界：一是底部导轨槽的角度与宽度，它直接决定与床身导轨的接触斑点分布；二是顶部安装平面的平面度及各孔位的相对位置，孔距偏差会导致溜板装配后产生别劲；三是侧面的挡肩与缺口，这些结构用于行程限位或容纳润滑管路，尺寸过小会干涉，过大则失去定位作用。

　　设计思路上，该件遵循机床滑动导轨的经典布局：以包容式槽形包住床身导轨，利用自重与压板形成封闭力系，再通过镶条补偿磨损间隙。构件中部的弧形凹腔并非随意减重，而是为了避让床身下方的丝杠或光杠，同时在保证刚度的前提下减少铸件壁厚、降低铸造缺陷风险。端部的半圆形轮廓则与相邻防护罩或托架的回转空间相协调，避免溜板移动到极限位置时发生磕碰。

　　对于结构设计人员而言，拿到此类模型后通常会先核对安装边界：导轨槽的中心高决定了溜板箱齿轮与齿条的啮合侧隙；顶面螺孔的分布要与溜板箱体的地脚孔一一对应；侧向凸台的厚度则影响压板的夹持行程。在三维装配环境中，可以将该件与床身导轨、溜板箱、丝杠螺母座进行干涉检查，模拟纵向全行程运动，确认各运动包络之间留有合理间隙。对于教学或培训场景，该模型也适合用来讲解滑动导轨的截面形式、铸件结构工艺性以及机床几何精度的形成原理，帮助初学者理解为什么看似简单的一块铁，却要在槽形角度、壁厚过渡和安装面布局上反复斟酌。
