滑动叶片式流体输送泵结构设计

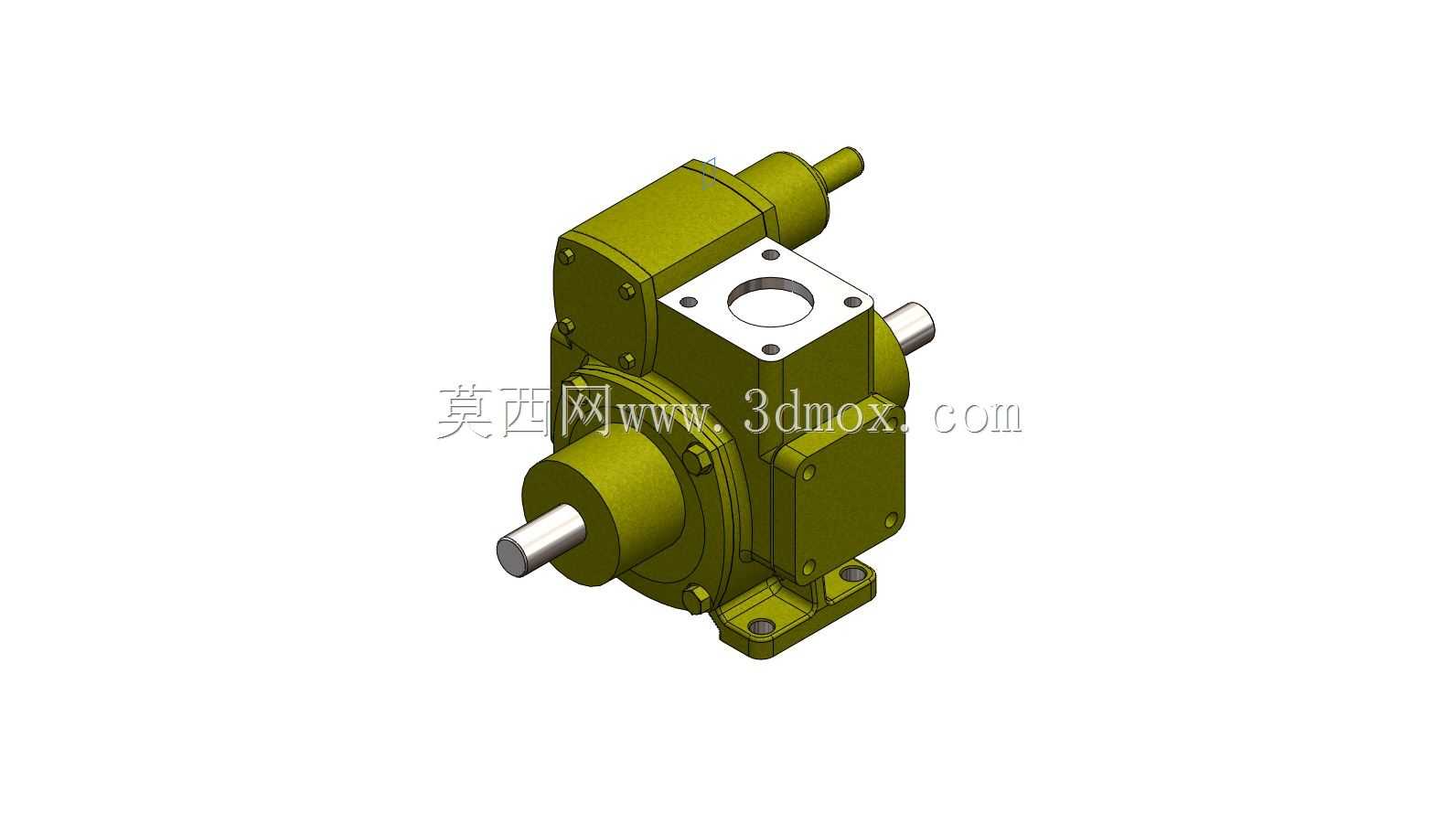

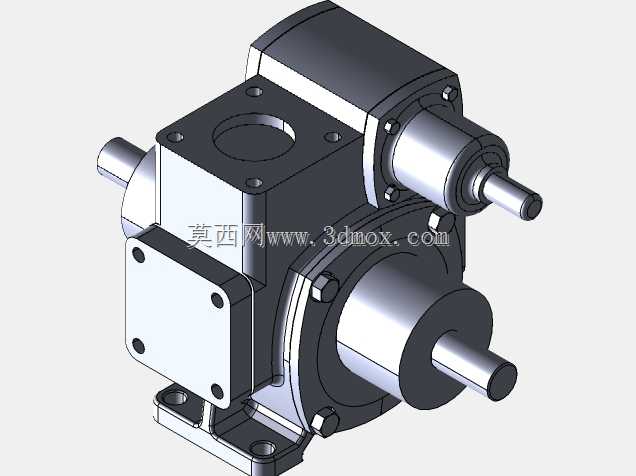

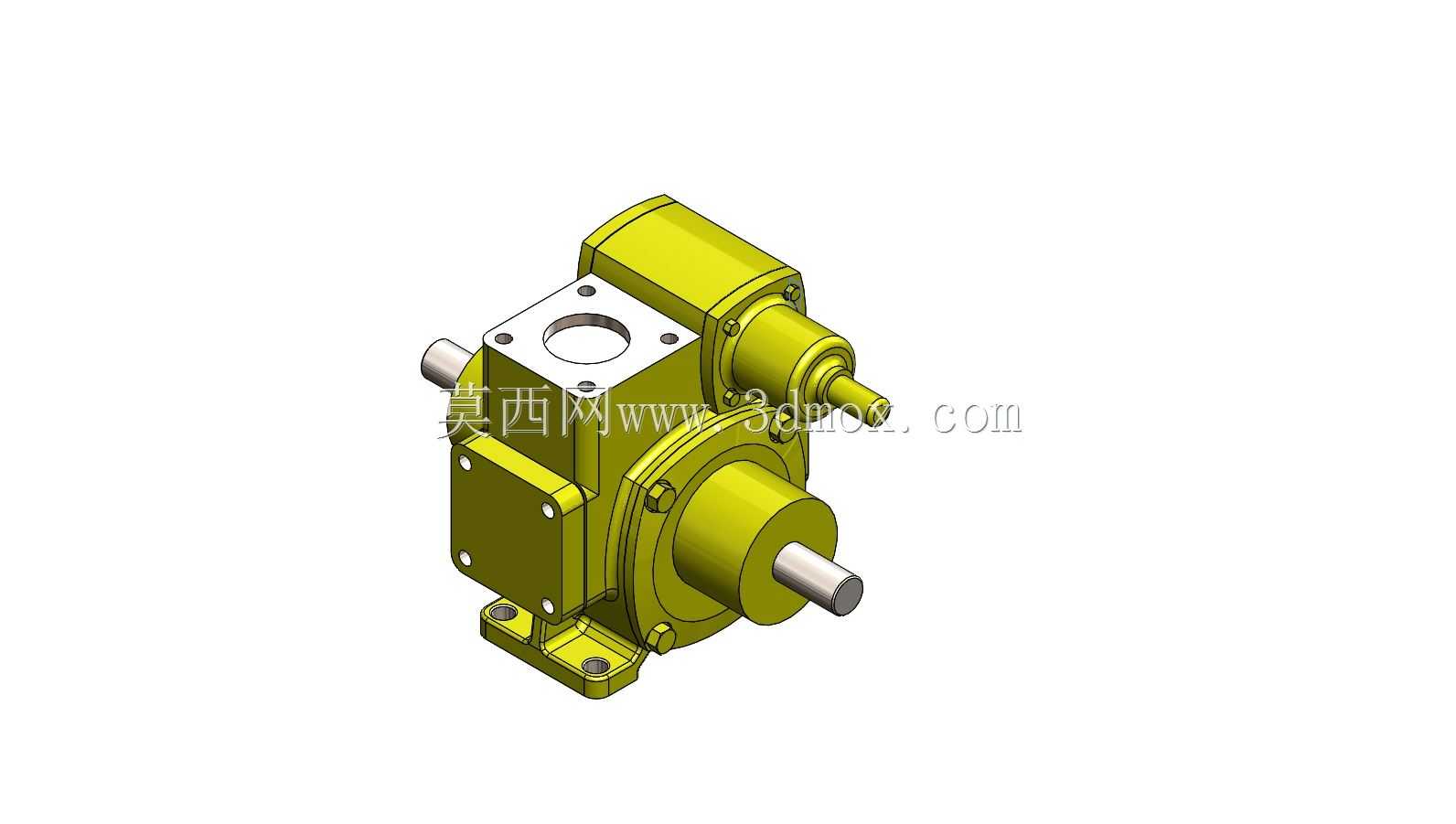

　　该滑动叶片泵的三维结构完整还原了容积式流体输送设备的核心装配关系，主体采用方形集成泵体布局，顶部预留圆形流体通口与端口法兰安装位，标称适配325LPM最大流量工况，可覆盖中小型液压系统、工业流体循环、油料输送等场景的供液需求。泵体两侧伸出同轴动力输入轴，轴端做阶梯轴设计，预留联轴器对接、轴承限位的装配台阶，侧方独立伸出的轴段可联动内置排量调节机构，满足变量供油的使用需求。建模阶段优先梳理内部容腔的运动边界：转子偏心布置在泵腔内部，叶片沿转子径向滑槽随转子转动，依靠离心力与底部压力油作用贴紧泵腔内壁，相邻叶片、转子外圆、泵腔内壁与两侧配流盘围成密闭工作容腔，转子转动过程中容腔容积周期性变化，完成吸油与压油动作，

　　结构设计上特意加大了吸油侧通流面积，降低高转速工况下的吸空风险。外部安装结构采用底部一体式支撑脚，脚面开设螺栓过孔，可直接固定在设备机架或混凝土基础上，安装边界预留了周边管路对接、检修拆装的操作空间，侧面盖板通过周向均布螺栓紧固，拆开后即可直接检修叶片、更换密封件，无需整体拆解泵体。所有配合面均按工程实际装配逻辑建模：轴与转子采用平键周向定位，轴伸处配置机械密封与端盖压合结构，防止高压流体沿轴间隙泄漏，各法兰端面预留密封垫片安装槽，螺栓孔位置匹配通用管路法兰标准。整体结构紧凑，方形泵体的刚性优于传统圆筒形泵壳，承压能力更强，变量调节机构的外置布局也方便操作人员在设备运行过程中调整输出流量，适配不同工况的供液要求，建模时所有零件的装配干涉均经过校验，运动部件的行程间隙符合叶片泵实际运行的公差范围，可直接用于结构教学、设备选型参考以及二次改型设计。
