苏格兰轭驱动双活塞往复式增压水泵

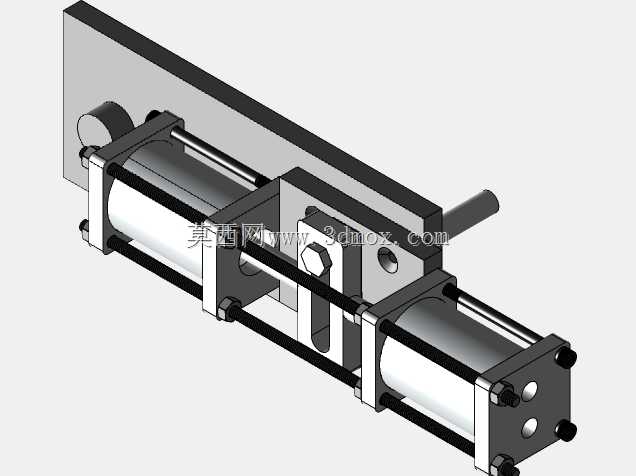

　　这套双活塞往复输水结构在小型流体增压、实验室循环管路、低压工艺供水以及教学演示台架中都有明确的落地场景。整机采用卧式对称布置，两根缸体沿同一轴线分列于传动支架两侧，中间由苏格兰轭机构将旋转输入转化为方向相反的直线往复，使两个活塞在一个曲柄回转周期内交替完成吸入与压出动作，相比单缸结构能够显著削弱输出流量的脉动峰值，降低管路内的水锤冲击。

　　从结构布局看，驱动侧预留外伸圆轴，可直接对接手轮、带轮或减速电机输出端，适配手动演示与低速电动驱动两种工况。苏格兰轭滑槽与十字滑块配合，把偏心销的圆周运动约束为严格直线运动，传动链短、侧向力小，活塞拉杆全程沿缸筒轴线受力，有利于减少密封件偏磨。缸体端部布置端盖与紧固螺钉，筒身通过四根长拉杆拉紧固定，既保证承压状态下的端面密封，也便于后期拆解更换活塞环与密封圈。

　　安装底板为长条形平直钢板，两个缸体组件与中部轭架均坐落并锁紧在底板上，底板提供了完整的安装基准面。现场布置时只需保证底板与支撑台面贴合，沿轴向预留输入轴联轴器或带轮的装拆空间，径向留出缸盖端螺钉操作距离即可。中部支架承担滑槽导向与拉杆支撑双重作用，其立板开孔兼顾减重与观察滑块运动的需求，装配时可直接通过开孔检查滑块间隙与润滑状态。

　　流道接口集中在各缸端盖区域，吸排管路可沿缸体轴向或侧向引出，双缸交替工作使得两路输出在汇流后流量更连续。设计上活塞行程由偏心销回转半径决定，缸径与行程共同决定单转排量，选型时可根据目标流量和工作压力调整缸筒长度、拉杆直径以及轭架滑槽厚度。整机外形紧凑、轴线对称，运动部件外部轮廓规整，便于在透明演示护罩内完整展示曲柄、轭架、活塞之间的运动传递关系，也方便在设备改造中作为独立增压模块嵌入现有管路系统。
