方形扁平绕线功率电感器三维结构

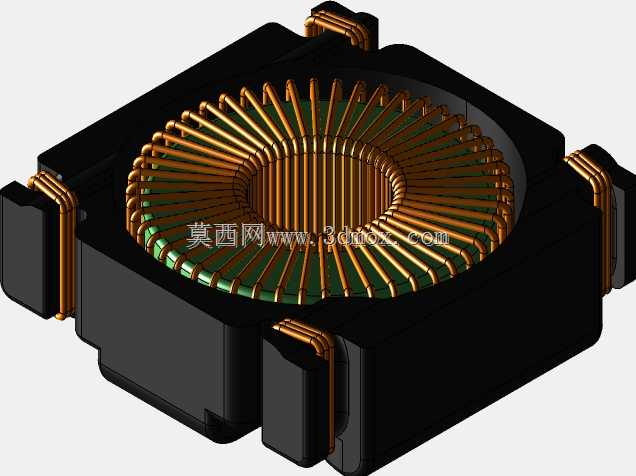

　　该模型呈现的是一种方形扁平封装的功率电感器结构，主体由黑色磁性基座、绿色磁芯承载面以及密集铜色绕线组成。线圈采用多匝扁线或圆线沿环形磁路连续排布，端部通过四个侧向出线结构引出，适合在电路板上进行表面贴装或回流焊接。此类元件常见于DC-DC转换回路、开关电源输出滤波、伺服驱动输入级、车载控制板以及工业电源模块中，主要承担储能、纹波抑制、电流平滑和电磁干扰缓冲等作用。

　　从结构设计角度看，外侧黑色部分构成闭合或半闭合磁路，既为绕组提供机械支撑，也约束磁通扩散，降低邻近元件受到的杂散磁场影响。中部绿色区域对应磁芯与绕组之间的绝缘或定位面，能够明确绕制边界，使漆包线在环形区域内均匀分布。线圈排布密度较高，匝间保持近似一致的间距，这种处理有利于平衡直流电阻、饱和电流和温升表现。四个方向的端子并非简单外伸，而是沿封装侧壁形成弯折过渡，建模时需要重点控制出线半径、贴合面高度以及端子与磁体之间的安全间隙。

　　在实际选型和布局中，这类扁平电感通常用于高度受限的板卡空间。其方形外廓便于贴片机吸嘴取放，也有利于在PCB上形成规则占地；侧向端子则能缩短焊接后电流路径，并提高抗振动能力。安装边界需要同时考虑本体投影、端子焊盘、线圈顶端到外壳的绝缘距离，以及周围电容、MOS管和散热铜皮的热耦合关系。若用于大电流工况，绕组发热会通过磁芯、端子和焊盘向板材传递，因此三维结构中对底部接触平面、端子厚度和绕线裸露段的表达尤为关键。

　　建模过程可按磁体基座、环形磁芯、单匝绕组阵列、端部引线和外侧端子几个层级拆分。绕组不是装饰性螺旋，而应反映真实绕制逻辑：每匝导线从内圈到外圈保持连续，弯曲处避免锐角，出线端与端子形成可靠搭接。磁体四角的凸起和侧壁台阶承担定位与防护作用，能够在灌胶、包封或自动装配过程中限制线圈位移。整体结构兼顾电磁性能、焊接工艺和紧凑安装，是电力电子硬件设计中典型的被动元件三维表达。
