LED驱动电源变压器外观结构设计

　　这款圆形灌封式LED驱动变压器，是低压照明系统里常见的外置供电部件，日常在橱柜灯带、展柜射灯、户外景观灯、小型广告灯箱的配套供电场景中大量使用，用来把市电交流输入转换为LED灯组适配的安全低压输出，隔离强弱电同时稳定输出电流，避免灯珠因电压波动出现频闪、早衰甚至击穿损坏。

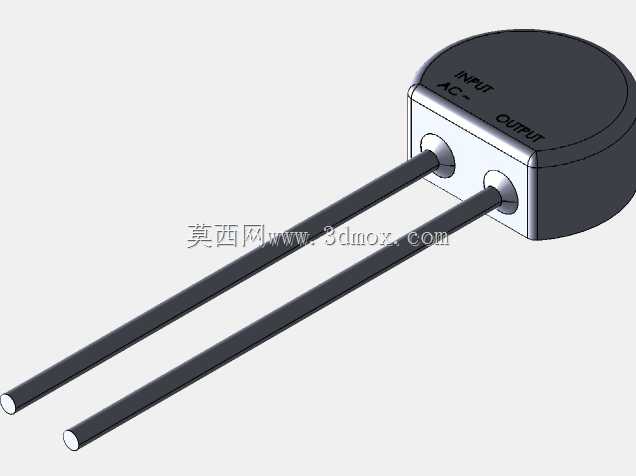

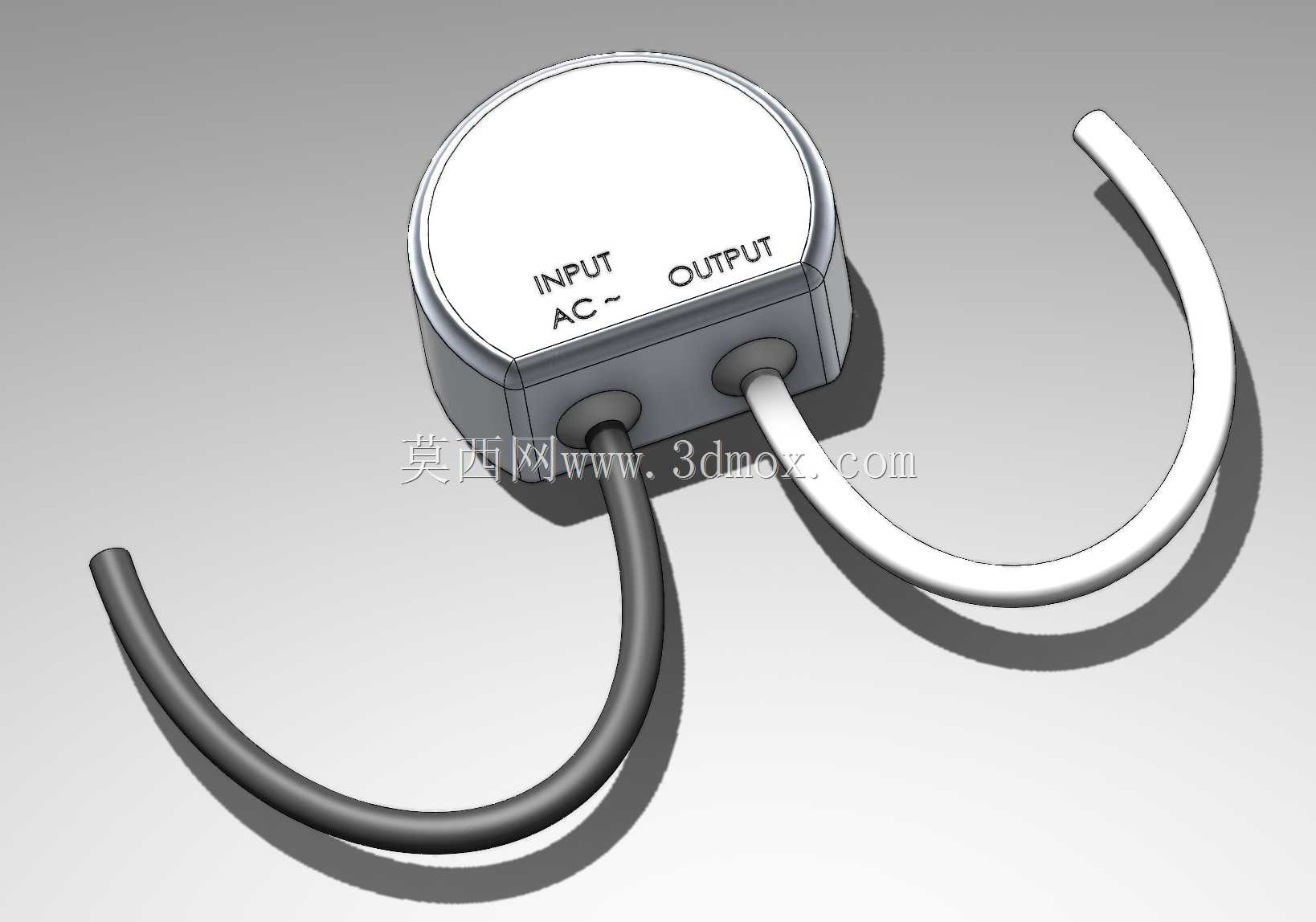

　　从整机结构来看，壳体采用扁圆柱造型，顶面平整印刷INPUT AC~与OUTPUT标识，现场接线时无需额外对照说明书，施工人员可直接通过顶面字符区分交流进线端与低压出线端，降低暗装布线时接反线的概率。壳体侧边预留两个线缆防水出线孔，输入侧黑色线缆、输出侧白色线缆的配色区分和顶面标识形成双重防错，两根线缆从壳体径向引出，出线位置做了加厚的应力释放凸台，线缆反复弯折、拖拽时，应力不会直接传导到内部接线端子，避免长期使用后内线芯折断、绝缘层开裂。

　　这类外置驱动的安装边界通常适配吊顶夹层、灯槽内部、灯具底座旁的狭小空间，扁圆柱的轮廓没有尖锐棱角，灌封完成后整机具备不错的防尘防潮能力，明装时也不会突兀破坏照明区域的外观；建模时需要重点把控壳体的合模分型位置，上下壳的配合止口要预留均匀的灌胶密封间隙，出线孔和线缆护套的配合公差要控制在合理范围，既保证装配时线缆可以顺利穿入，又能在灌封环氧树脂后完全封堵缝隙，阻挡潮气、粉尘从线缆间隙进入内部电路。

　　设计过程中需要同步兼顾内部电路的排布空间：圆柱壳体内要容纳工频变压器骨架、整流元件、滤波电容与绝缘隔离片，内腔的有效高度要给元件引脚、灌封层留出足够余量，外壳壁厚在满足抗挤压强度的前提下尽量做薄，控制整机重量的同时减少外壳材料占用。出线方向的选择也贴合实际布线习惯，双侧径向出线的方式，让输入线可以直接对接墙面市电接线端，输出线顺着灯架走向延伸到LED灯板，不需要额外做90度弯折走线，减少线材弯折损伤的风险。

　　针对不同安装场景，该结构也可以灵活调整：如果用于潮湿的户外灯位，可在出线凸台处追加防水锁紧接头，壳体接缝处增加密封胶圈；如果用于室内封闭灯槽，当前的全灌封结构已经可以满足散热与绝缘要求，圆柱外壳的大表面积也能自然将内部电路工作产生的热量传导到外界空气中，避免密闭空间内热量堆积，延长驱动元件的使用寿命。建模时还原线缆的自然弯曲形态，也能帮助布线设计人员提前核对安装空间内的线缆弯折半径，避免现场安装时出现线缆硬折、拉扯壳体的问题。
