PT107-1电流型电压互感器精密结构

　　该元件属于小型电流型电压互感器，在电力测量、电能计量、配电监测、工业控制板卡以及电源采样回路中承担电压信号隔离与比例变换任务。实际使用时，它并不直接作为大功率能量传输器件，而是把一次侧较高电压按固定变比转换为二次侧可被计量芯片、ADC采样端口或保护电路安全接收的小信号，同时利用互感器的电气隔离特性，削弱强电侧与弱电控制侧之间的直接耦合风险。

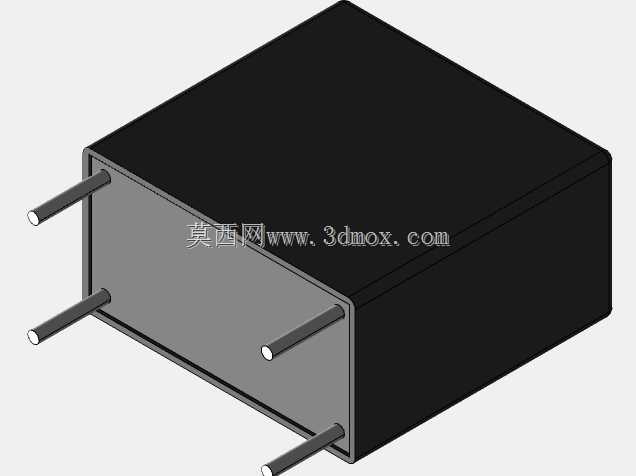

　　从结构外形看，模型呈现典型的封闭式矩形本体，主体轮廓规整，外壳采用近似长方体的包封形式，顶面与侧面边界清晰，适合在PCB空间紧张的计量模块中进行排布。前端伸出多根金属引脚，引脚沿本体侧面平行布置，端部位置与板级插装方向对应，建模时保留了引脚直径、伸出长度、相对间距以及与壳体连接处的过渡关系。这些细节在整机结构评审中并非可有可无：引脚跨距决定焊盘孔位，引脚伸出长度影响波峰焊或手工焊接后的有效插入深度，本体高度则关系到上层外壳、绝缘隔板和相邻高器件之间的安全距离。

　　设计思路上，这类互感器通常将内部铁芯、绕组和绝缘封装作为功能核心，外部壳体承担防护、定位和绝缘补强作用。三维结构没有表现复杂的运动机构，却对装配约束要求较高。矩形外壳便于在自动化插装、来料摆盘和视觉检测中保持稳定姿态；平直引脚有利于控制插装垂直度，减少焊接后引脚受力歪斜；本体端面与引脚轴线之间的位置关系，需要在PCB建库时准确还原，否则容易出现封装干涉或器件贴板后悬空。

　　在板卡布局场景中，该类器件常布置在强电输入采样区与弱电处理区之间，周围需要预留爬电距离和电气间隙。模型的紧凑尺寸使其能够嵌入智能电表、电源模块、马达驱动器、充电桩控制板和能耗采集终端，但布局时不能只按二维封装占位处理，还要结合本体高度、引脚折弯余量、焊接热影响区以及周边灌封或涂覆空间进行校核。若设备外壳内部存在导轨、端子排、线束或固定柱，矩形本体的四个边角和引脚根部都应作为干涉检查重点。

　　建模表达上，壳体以规则块体为基础，配合深色外表面与灰色端面形成材质区分，金属引脚采用圆柱实体表现，能够直观反映器件插装后的空间姿态。对于结构工程师而言，该模型可用于PCB装配预览、机箱内部 clearance 检查、绝缘隔板位置确认以及小批量样机布局验证；对于电气设计人员，则可借助外形与引脚边界核对采样回路封装，确保互感器在计量与保护链路中既满足信号变换需求，也满足板级安装和安全隔离的工程边界。
