罗茨鼓风机双腔端盖密封连接法兰结构

　　该零件属于容积式罗茨鼓风机的端部密封与定位构件，在整机中承担腔体封闭、转子轴系支承定位、壳体端面连接以及工作腔压力边界维持的作用，常见于污水处理曝气、粉体气力输送、冶金助燃、水产增氧、化工尾气回收等需要稳定低压气源的工况。现场装配时，该端盖贴合在风机8字形机壳的轴向端面，外圈一圈均布螺栓孔穿过紧固件后与壳体法兰面锁紧，结合面需根据压力等级选配耐油石棉垫、O型圈或平面密封胶，避免高压侧气体沿结合面泄漏。

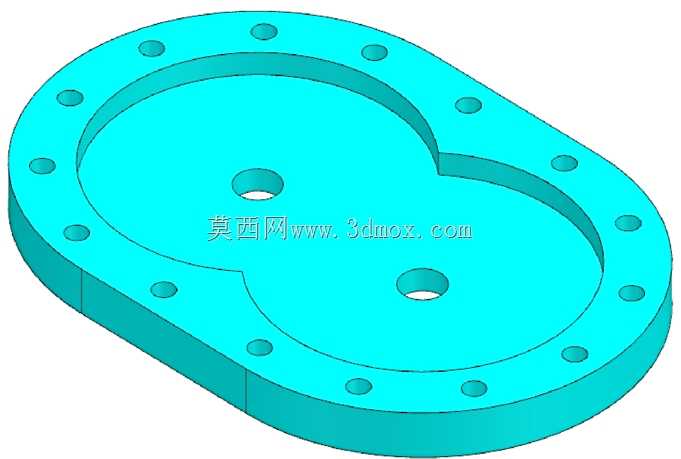

　　从结构外形看，零件整体为平板式厚法兰，外轮廓跟随罗茨风机双转子工作腔的8字形轨迹延展，板体带有下沉的环形止口槽；止口嵌入机壳端面内止口后，可自动完成径向对中，抵消装配时螺栓孔间隙带来的错位，也能承担部分径向载荷。板面上两个中心通孔对应两根平行转子轴的伸出或支承位置，孔位中心距与转子叶轮、同步齿轮的轴系中心距严格一致，设计时需保证孔位同轴度、端面与轴线垂直度，否则转子运转时会出现叶轮擦腔、轴端偏磨、振动超差。

　　建模过程中先依据转子公称直径、叶轮长度与壳体壁厚确定双圆腔中心距，再拉伸生成基础板坯；随后绘制8字形内腔轮廓，切除出下沉密封槽，槽深需匹配密封垫压缩量，通常控制在板厚的15%~25%，既保证密封比压，又避免端盖刚性过度削弱。外圈螺栓孔沿法兰外沿均匀排布，孔位数量随风机口径增大而增加，小孔径机型多采用12~16孔，大口径机型可增至20孔以上；孔边到外圆、到内腔槽壁均预留足够法兰宽度，防止锁紧时局部压溃或密封面翘曲。

　　安装边界方面，端盖外轮廓需完全覆盖壳体端面法兰，螺栓孔分布圆与壳体孔位一一对应；轴孔周边预留轴承座或轴封安装空间，若配置油封、机械密封，还要在轴孔外侧加工密封槽或轴承定位台阶。板厚选择兼顾承压与减重：低压工况下薄板即可满足刚度，高压差工况则需增加板厚并在外侧增设加强筋，抑制气压脉动造成的端面变形。

　　结构设计上，8字形连续内腔避开了转子叶轮旋转扫掠区域，同时让端盖内表面与叶轮端面保持均匀微小间隙，该间隙直接影响风机容积效率，过小易热态碰擦，过大则回流泄漏增加。法兰面上的螺栓预紧力需沿周向对称分步施加，保证密封面压应力均匀；对于输送腐蚀性气体或高湿粉尘的场景，端盖常选用铸铁、铸钢或铝合金并做表面防腐处理，内腔流道边缘做圆角过渡，减少应力集中与气流涡损。整套结构在建模时需同步校验轴孔与转子、轴承、密封件的干涉关系，确保装配后转子可自由回转且端面间隙符合设计规范。
