PZCT703穿心式电流互感器结构

　　该元件属于穿心式电流互感器，常用于交流电流采样、电能计量、电机保护、配电监测和自动化控制回路中。一次导线从中心孔穿过，二次绕组封装在半圆柱壳体内，工作时利用电磁感应将主回路大电流按固定变比转换为小电流信号，供仪表、保护装置或控制板采集。与分流器方案相比，这种结构能够实现一次回路与二次信号回路的隔离，降低强电侧对弱电采集端的干扰，也便于在控制柜、电源板和设备线束中布置。

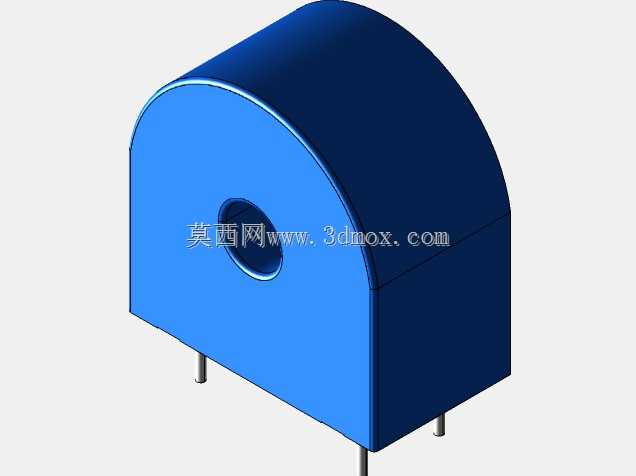

　　从结构外形看，主体采用半圆拱顶与矩形底座结合的封装形式，正面保留圆形穿线孔，导线可直接贯穿中心，不需要在主回路上断开接线。圆弧顶面有利于绕组绕制和灌封填充，底部平面则保证元件在PCB或安装板上放置稳定。壳体将铁芯、绕组和绝缘材料整体包覆，能够减少灰尘、潮气及装配触碰对绕组的影响，同时使外露结构集中在安装引脚和穿线区域，装配路径清晰。

　　建模时需要重点控制中心孔轴线、底面安装基准和两根直插引脚的相对位置。中心孔直径决定可穿过的导线规格，也影响一次导体与铁芯之间的绝缘距离；壳体宽度、高度和深度决定其在板卡上的占位，布局时应在圆弧顶部预留绕线和维护空间，避免相邻电容、端子或线束干涉。底部引脚承担电气连接与初步定位作用，引脚间距、伸出长度和直径需要与PCB孔位匹配；波峰焊或手工焊接时，底面与板面之间的高度会影响清洗、散热和焊点应力。

　　设计思路上，这类互感器不追求复杂运动机构，而强调磁路闭合、绝缘可靠和安装一致性。内部铁芯通常围绕中心孔形成闭合磁路，二次绕组均匀分布在磁路上，灌封材料填充绕组间隙后可抑制振动和位移。外部壳体把不规则的绕组形状整理成规则安装体，使设备工程师在三维布局中能够快速判断穿线方向、引脚极性和维护空间。

　　在实际选型与装配中，需要同时核对额定一次电流、二次输出电流、精度等级、频率范围、采样电阻和相位误差。三维结构层面则应关注穿线孔与柜内铜排或电缆走向是否对齐，一次导线穿过时是否贴近孔壁，引脚焊接后是否存在悬臂应力。若多台互感器并排安装，还应留出线缆弯曲半径和插拔工具空间，避免为了压缩板卡面积而牺牲绝缘间隙。该模型适合用于电气控制柜原理图联动布局、PCB机械校核、电流采样模块装配演示以及教学中说明互感器隔离测量原理。
