超声波测距传感器防护安装固定外壳

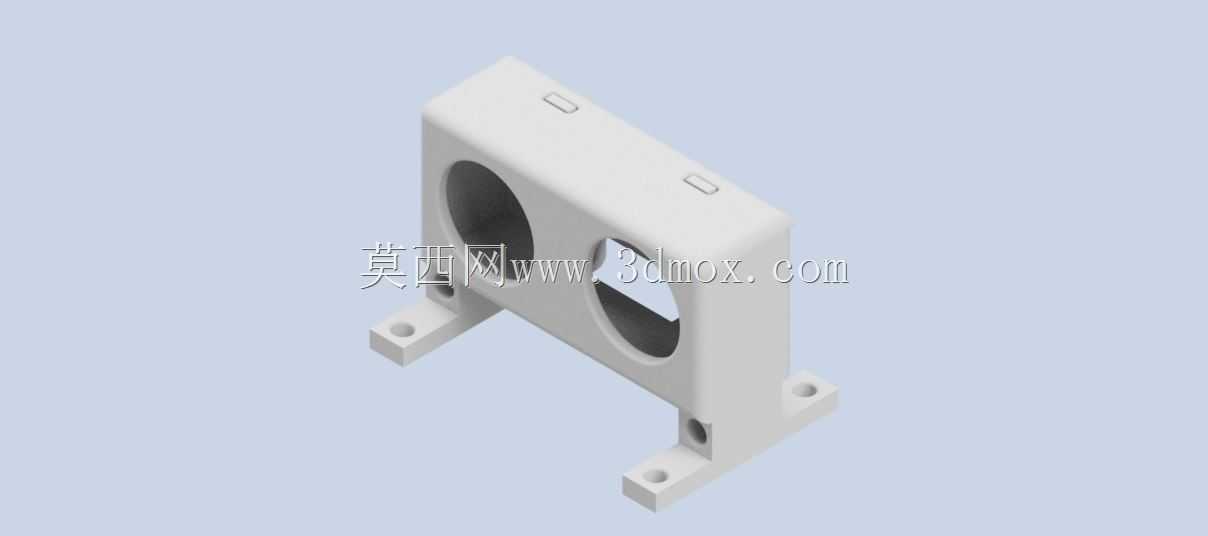

　　在教学实验台、移动机器人底盘、简易避障小车以及工位距离检测装置中，HC-SR04这类超声波测距模块常直接裸露在电路板外侧，探头容易受到磕碰、粉尘附着和接线拉扯。该外壳围绕双探头模块的实际装配边界进行结构设计，主体采用立式盒体形态，正面预留两个圆形开孔，使收发探头能够正对被测方向，同时将电路板边缘、焊点和引脚包裹在壳体内部，减少误触短路与外物刮擦风险。

　　从安装逻辑看，壳体两侧向下延伸出带孔支耳，支耳与主体之间形成稳定的L形支撑面，可通过螺钉固定在亚克力板、铝型材平台或机器人上层板上。支耳开孔位置避开探头轴线，安装后不会遮挡声波发射与接收路径；底部支撑高度使模块与安装面保持一定距离，便于线束从后侧或下方引出，也能降低板面反射对近距离测距的干扰。对于需要频繁调整探测方向的实验平台，这种外露支耳结构比单纯卡扣固定更可靠，拆装时只需处理固定螺钉，模块本体不会因受力而变形。

　　壳体顶面设置了小型定位凸点或卡扣位，用于配合上盖或限位电路板，使模块在盒内不发生前后窜动。正面开孔直径按探头圆柱段配合，开孔周围保留连续壁厚，既保证探头露出，又避免壳体边缘压到振膜区域。整体壁厚在满足3D打印或注塑成型的前提下尽量均匀，转角处采用平滑过渡，减少打印翘曲和成型应力集中。外壳侧面与背面根据接线需求保留走线空间，电源线、触发线和回声线可集中引出，便于与控制板端子连接。

　　在AGV避障、物料到位检测、液位非接触测量等场景中，传感器往往需要安装在设备前端或支架端部。该外壳的外形边界紧凑，不会明显增加机构宽度；双孔中心距与常见超声波模块探头间距对应，替换裸板时无需重新校核探测基线。立式安装面还能让探头保持水平指向，避免模块平放时声波朝向地面而产生错误回波。若用于多传感器阵列，可按相同支耳孔位在横梁上连续布置，相邻外壳之间保持足够间距，降低串扰。

　　结构建模时需重点控制探头开孔中心距、壳体内部净宽、支耳孔中心高度以及电路板限位槽尺寸。内部空间既要容纳模块板厚，又要给焊盘和杜邦线插头留出余量；支耳孔径按常用小螺钉选取，孔边到外壁保留足够强度距离。外壳底部开放或半开放的形式有利于装配和检修，而正面围挡则承担主要防护作用。通过这些细节处理，该结构把易碎的测距模块转化为可固定、可防护、可维护的独立检测单元，适用于原型验证与小型自动化设备的快速集成。
