激光收发传感模块电路板结构设计

项目分类:传感器 发布时间:2023-09-15 ID:711557
  • 激光收发传感模块电路板结构设计
  • 激光收发传感模块电路板结构设计

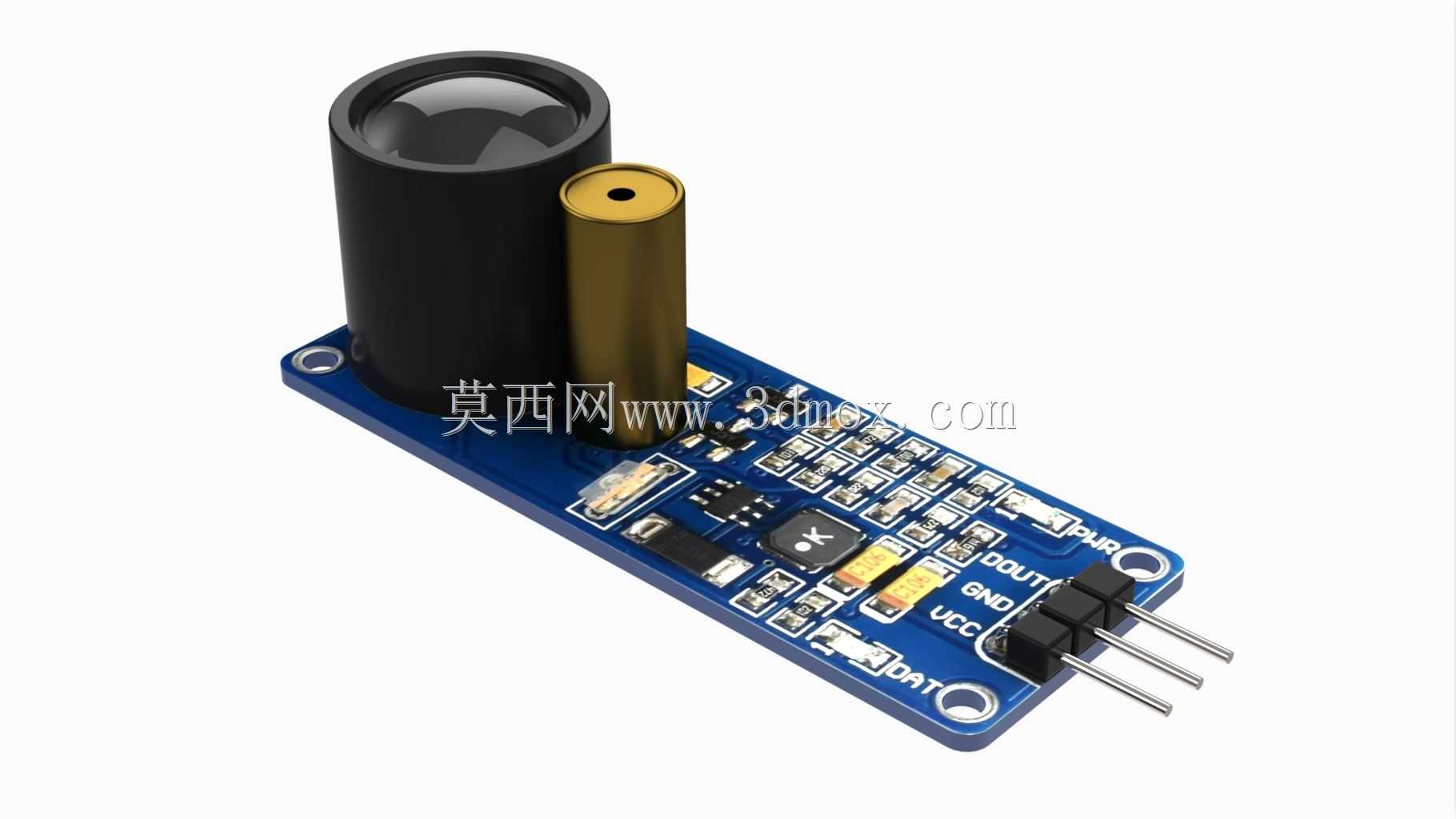

  该激光收发传感模块以蓝色PCB电路板为承载主体,板上集成黑色圆柱状激光接收透镜组件、金色圆柱激光发射管、贴片电阻电容、调节电位器、三针直插排针等元件,整体结构紧凑,面向AVR、PIC等主控系统的光电检测场景搭建。在工业自动化产线里,这类模块常被用于物料到位判定、流水线计数、障碍物距离触发、门禁对射检测、小型设备限位反馈等环节,发射端定向输出激光光束,接收端捕捉反射或对射光信号,经板载电路调理后,通过DOUT、GND、VCC三针接口向外输出开关量信号,主控端可直接读取电平变化,无需额外搭建复杂信号转换电路。

  从结构设计思路来看,电路板采用长条形布局,两个圆柱光学元件沿板体一端纵向排布,透镜接收组件直径更大、高度更高,负责汇聚入射光线;金色发射管直径较小,紧邻接收组件布置,保证发射光路与接收视场的同轴匹配度,降低光路偏移带来的检测失效风险。板中部集中布置贴片阻容、信号处理芯片与可调电位器,电位器可用于调整接收灵敏度,适配不同反射率物料、不同检测距离的现场工况;板体两端开设安装固定孔,可直接通过螺钉固定在设备支架、钣金立板或工装夹具上,安装边界清晰,不需要额外设计复杂转接座。

  排针接口布置在电路板末端,三针平行引出,引脚间距符合常规杜邦线接插件规格,接线时VCC接供电、GND接公共地、DOUT接主控IO口,现场布线效率高。板上丝印明确标注各接口定义与元件极性,装配过程中可快速区分电源方向与信号引脚,减少反接损坏概率。光学元件采用立式插接焊接,底面与PCB焊盘牢固结合,圆柱外壁预留足够空间,避免周边元件遮挡光路;透镜端面高出板上所有贴片元件,保证入射光线不受遮挡,发射管顶端开孔对准检测方向,光束发散角小,对位射或反射检测的指向性较好。

  在整机适配层面,该模块体积小巧,可嵌入空间狭窄的设备内腔,安装孔位间距适配常规小型传感器支架,电路板边缘做圆角处理,避免装配时刮伤导线。对于三维结构设计人员而言,建模时需准确还原PCB板厚、圆柱光学件的高度差、排针伸出长度与安装孔孔径,在设备布局阶段提前校核光路走向,预留激光发射与接收的无遮挡通道,同时兼顾接线插拔的操作空间,确保模块装入设备后既能稳定完成光电信号采集,也能满足产线长期运行的装配与维护要求。
