CA6140车床钢制芯杠杆操作构件

　　该构件属于普通卧式车床进给与主轴箱操纵系统中的杠杆类执行件，整体采用带钢制加强芯的承力结构，主要承担操作者扳动行程向内部拨叉、滑移齿轮或离合器拨杆的传递任务。在CA6140这类常规车床中，操纵手柄往往并不直接推动箱体内零件，而是通过一组杠杆、拉杆、销轴和定位机构完成运动换向；该件处于手动操作与内部传动之间，既要承受反复扳动载荷，又要保证回转支点、拉杆连接点和手柄安装点之间的位置关系稳定。

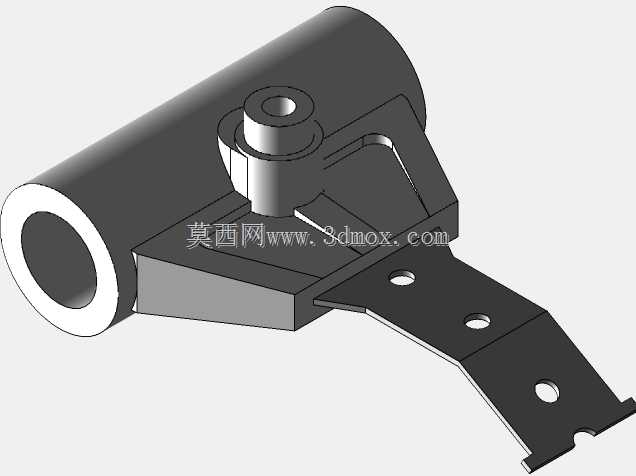

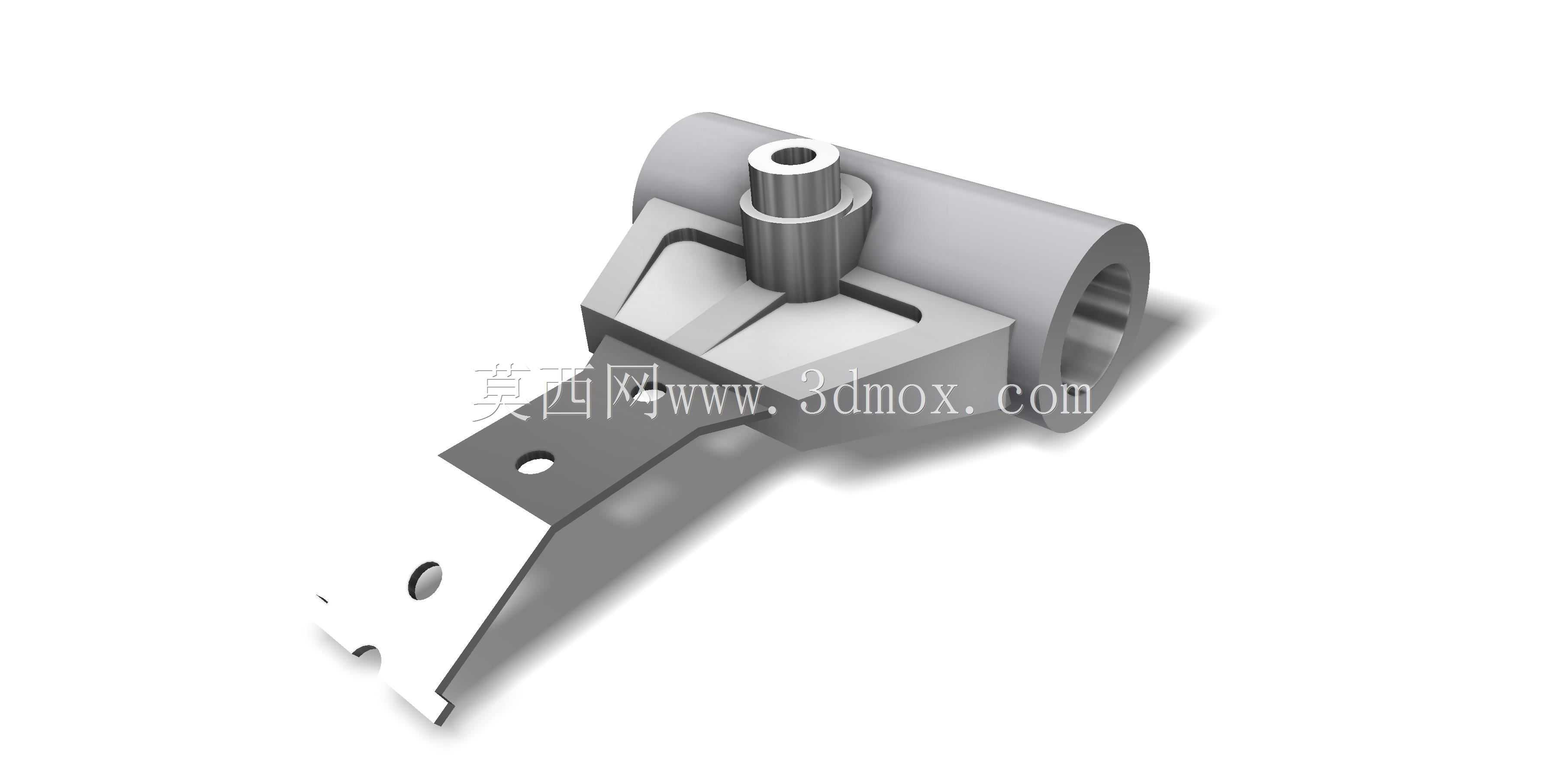

　　从结构布置看，构件一端设置较大的筒状铰接部位，用于套装在固定轴或支座上，形成杠杆摆动的主回转中心。筒体内孔需要与销轴或轴套保持合适配合，孔径、长度和同轴度直接影响摆动是否卡滞。中部隆起的柱状凸台可作为联动销、推杆或复位元件的接口，周围加厚区域用于分散接触应力。延伸出的扁平长臂上分布多个孔位，其中靠近端部的孔用于连接拉杆、连杆或操纵组件，臂身轮廓则按照载荷路径逐渐收窄，在保证刚度的同时减少无效材料。

　　设计这类杠杆时，不能只按外观拉伸成型。主支点孔承受反复径向力，应保证壁厚并设置足够的支承长度；长臂在扳动过程中会发生弯曲和微量扭转，因此截面不宜做成等厚薄板，转折处需保留圆角和加强筋。钢制芯体嵌入或贯穿承力区域，可以提高构件在冲击载荷下的抗变形能力，尤其适合车间环境中频繁换向、快速点动或操作者用力不均的工况。外形上的斜面与缺口并非单纯减重，它们为相邻杆件摆动预留运动空间，避免杠杆在极限角度与箱体、护罩或其他操纵件发生干涉。

　　安装边界方面，筒状支点的轴线决定整个杠杆的旋转基准，装配时需确认其与床身或箱体支座面的平行关系；长臂孔位到支点中心的距离构成力臂，影响操作力和输出行程。三维建模时应重点建立内孔、端面、销孔中心和臂部基准面之间的尺寸链，保留装配间隙，并检查杠杆在全行程范围内的扫掠空间。若用于维修测绘，还需核对孔位角度、键向或扁位方向，因为这些细节会直接影响滑移齿轮能否准确到位。该构件适用于车床操纵机构设计、机床维修备件建模以及手动传动连杆方案参考。
