发动机多通路集成壳体连接结构

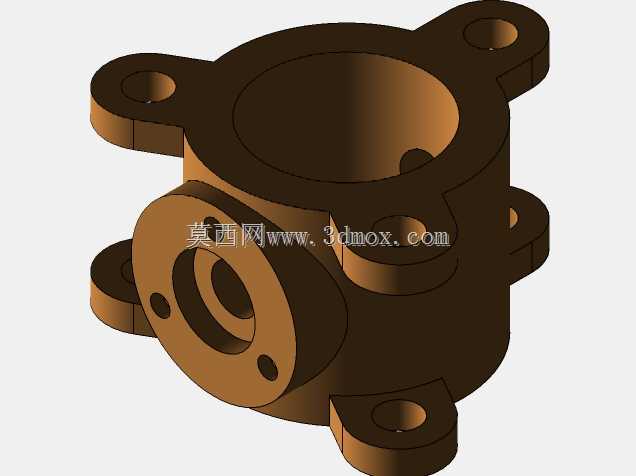

　　该结构属于发动机周边流体与安装集成类壳体零件，主要承担介质通路转接、周边附件定位以及机体连接支撑等任务。零件主体采用近似圆筒形腔体布局，中心形成较大的轴向贯通空间，可作为轴类部件穿过、流体汇集或功能元件容纳区域。外壁沿周向布置多个带孔安装耳，耳板由主体向外延伸并做加厚处理，孔位用于穿入紧固件，使壳体能够稳定固定在发动机机体、支架或相邻模块上。

　　从实际装配角度看，周向耳板并非简单均布装饰，而是结合周边管路、螺栓空间和维修可达性进行布置。每个耳板保留足够搭接宽度，孔边到外缘的距离满足螺栓压紧时的强度要求，避免拧紧后局部开裂或压陷。主体侧面伸出带法兰面的接口，法兰端面上分布小孔，可与外部管路、盖板或泵阀类附件对接；接口内部与主腔体连通，形成侧向通路。另一组较小凸台也承担通路或定位功能，凸台高度根据对接件间隙确定，既保证密封面贴合，又控制零件整体外廓。

　　建模时需要优先处理主腔体与各侧孔之间的相交关系。中心孔、侧向法兰孔和小凸台孔在内部形成复杂交汇区域，若仅按外形堆叠，容易在数控加工或铸造判读时忽略壁厚变化。结构中各通路之间保留连续实体壁，转角处通过圆角和过渡曲面降低应力集中；外部凸台与圆筒交接位置也设置平滑过渡，使载荷能够从螺栓孔区域分散到主体。

　　外形尺寸的控制重点在于安装边界。耳板外端决定零件最大占用范围，法兰端面决定轴向对接位置，各孔中心距则直接影响互换装配。设计过程中需核对螺栓装入后与相邻管路、线束和拆装工具的干涉情况，尤其是侧向法兰附近，应预留扳手旋转空间。壳体下端和侧面的凸台高度不同，反映出不同接口的连接方向与密封要求，较厚区域用于承受螺栓预紧力，较薄区域则主要承担围壁和导流作用。

　　该类零件常见于发动机润滑、冷却、燃油分配或辅助传动连接场景。工作时，内部介质可能存在压力波动，紧固件也会承受振动载荷，因此孔位、壁厚和凸台刚度需要协同考虑。三维结构通过实体建模能够清晰检查内腔连通、密封面宽度、螺栓孔深度以及各接口相对位置，为后续铸造毛坯、机加工装夹和密封件选型提供直接依据。
